BAW56SRAZ

产品分类: 整流二极管/整流桥
厂牌: NEXPERIA
产品描述: 90V 4A 4ns 500nA 375μA quad DFN-1412-6 贴片安装
供应商型号: CY-BAW56SRAZ
供应商: Avnet
标准整包数: 1
NEXPERIA 整流二极管/整流桥 BAW56SRAZ

BAW56SRAZ概述


    产品简介

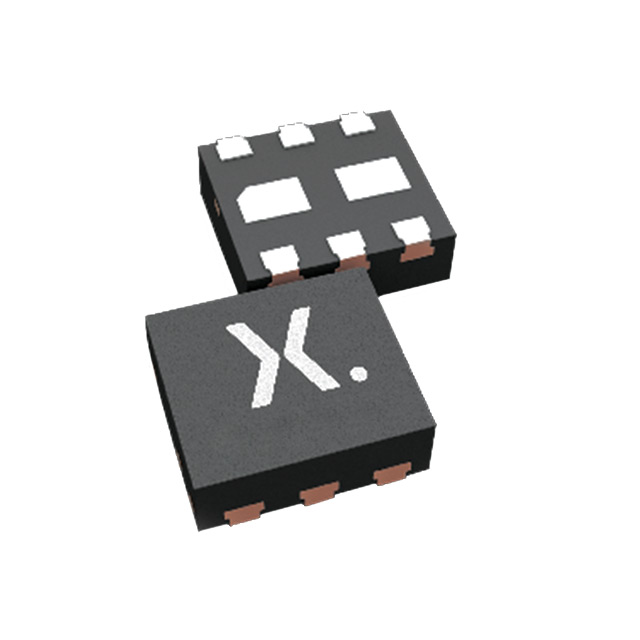

    BAW56SRA 是一款由Nexperia生产的四路高速开关二极管,封装于超小型无引脚DFN1412-6(SOT1268)表面贴装器件(SMD)塑料外壳中。这种器件非常适合需要高频率切换的应用,如高速开关和通用开关等领域。

    技术参数


    以下是BAW56SRA的主要技术规格:
    - 额定电压:最高可达90V(VR ≤ 90 V)
    - 最大正向电流:单个二极管可达375mA(IF)
    - 反向漏电流:最高0.5μA(IR)
    - 反向恢复时间:最高4ns(trr)
    - 电容值:最高2pF(Cd)
    具体的技术参数如下:
    | 符号 | 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |

    | IF | 正向电流 | 单个二极管加载,Tamb=25°C | - | - | 375 | mA |
    | IR | 反向电流 | VR=80V,脉冲;Tj=25°C | - | - | 0.5 | μA |
    | VF | 正向电压 | IF=150mA,tp≤300μs;δ≤0.02;Tj=25°C | - | - | 1.25 | V |
    | VR | 反向电压 | Tj=25°C | - | - | 90 | V |
    | trr | 反向恢复时间 | IF=10mA;IR=10mA;RL=100Ω;IR(meas)=1mA;Tamb=25°C | - | - | 4 | ns |

    产品特点和优势


    BAW56SRA具有以下显著特点和优势:
    - 高速开关能力:反向恢复时间不超过4ns,适用于高频应用。
    - 低泄漏电流:典型情况下小于0.5μA,确保更低功耗。
    - 紧凑封装:采用无引脚DFN1412-6封装,体积小巧,适合空间受限的设计。
    - 高温稳定性:在极端温度环境下仍能保持稳定性能,逆向电流在高温下依然可控。
    - AEC-Q101认证:通过汽车电子委员会(AEC)Q101标准认证,适合汽车应用。

    应用案例和使用建议


    应用案例:
    BAW56SRA广泛应用于高速信号处理系统、电源管理电路、数据通信设备等领域。例如,在汽车电子系统中,它可作为信号滤波和整流元件,提升系统的整体性能。
    使用建议:
    - 在设计中确保二极管散热良好,避免过热损坏。
    - 注意选择合适的引线焊接方式以提高可靠性,避免焊接过程中的热应力导致损坏。
    - 在使用过程中,注意反向电压不应超过极限值,以防止长期工作的性能衰减。

    兼容性和支持


    兼容性:
    BAW56SRA可与大多数常用的印刷电路板(PCB)材料和焊接工艺兼容,如FR4板材。对于汽车应用,该产品已经通过AEC-Q101认证,可满足严苛的汽车电子标准。
    支持:
    Nexperia提供全面的技术文档和支持服务,帮助用户更好地理解和使用该产品。如果有任何技术问题,可通过官方网站联系技术支持团队获取帮助。

    常见问题与解决方案


    以下是一些常见的问题及其解决方案:
    - 问题1:反向电流偏高。
    - 解决方法:检查是否存在高温或高压条件,这可能导致漏电流增大。确保电路符合制造商规定的条件。

    - 问题2:反向恢复时间异常长。
    - 解决方法:确保二极管未受损且安装正确。如果问题持续存在,考虑更换二极管或重新检查电路设计。
    - 问题3:无法达到额定电流。
    - 解决方法:确认电路中没有电流限制器或其他元件导致电流受限。检查焊接点和线路连接。

    总结和推荐


    综上所述,BAW56SRA是一款高性能的高速开关二极管,特别适用于需要高频切换和紧凑封装的应用场合。它具有出色的反向恢复速度、低泄漏电流和高稳定性,能够在多种工业和汽车应用中发挥重要作用。鉴于其优越的性能和广泛应用,强烈推荐使用BAW56SRA。

BAW56SRAZ参数

参数
Ir - 反向电流 500nA
Vr-反向电压 90V
反向恢复时间 4ns
正向浪涌电流 4A
配置 quad
If - 正向电流 375μA
通用封装 DFN-1412-6
安装方式 贴片安装
零件状态 在售
包装方式 散装,卷带包装

BAW56SRAZ厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

BAW56SRAZ数据手册

厂牌 PDF简要描述 下载
NEXPERIA 整流二极管/整流桥 NEXPERIA BAW56SRAZ BAW56SRAZ数据手册

BAW56SRAZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
