BZX585-C9V1

产品分类: 齐纳(稳压)二极管
厂牌: NEXPERIA

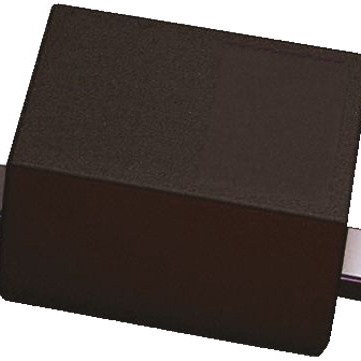

产品描述: Nexperia 单路稳压二极管, 额定齐纳电压9.1V, 贴片安装, 最大功率耗散300 mW, SOD-523封装
供应商型号: 8167965
供应商: 海外现货
标准整包数: 200
NEXPERIA 齐纳(稳压)二极管 BZX585-C9V1

BZX585-C9V1概述


    产品简介


    基本描述
    Nexperia BZX585系列是通用齐纳二极管,采用超小型扁平表面贴装设备(SMD)塑料封装(SOD523/SC-79)。该系列产品具有广泛的工作电压范围和较低的正向电压降,适用于多种调节功能。
    主要功能和应用领域
    - 调节功能:适用于一般调节应用
    - 非重复性峰值反向功率耗散:≤ 40 W
    - 工作电压范围:标称值为2.4 V至75 V(E24系列)
    - 两种容差系列:±2% 和 ±5%
    - 汽车电子认证(AEC-Q101)

    技术参数


    电气特性
    | 符号 | 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    ||
    | VF | 正向电压 | IF = 100 mA | - | - | 1.1 | V |
    | PZSM | 非重复性峰值反向功率耗散 | - | - | - | 40 | W |
    | Ptot | 总功率耗散 | Tamb ≤ 25°C | - | - | 300 | mW |
    | Tamb | 环境温度 | -65 | - | +150 | °C |
    | Tj | 结温 | -65 | - | +150 | °C |
    | Tstg | 存储温度 | -65 | - | +150 | °C |
    热特性
    | 符号 | 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    ||
    | Rth(j-a) | 结到环境热阻 | 自由空气 | - | - | 350 | K/W |
    | Rth(j-sp) | 结到焊点热阻 | - | - | - | 65 | K/W |

    产品特点和优势


    - 超小型扁平封装:适用于空间受限的应用。
    - 低正向电压:典型值为1.1V,使得能耗更低。
    - 非重复性峰值反向功率耗散:高达40W,适合需要较大瞬态功率的应用。
    - 宽工作电压范围:从2.4V到75V,适用于多种应用场合。
    - 两种容差系列:±2%和±5%,提供更高的精度选择。
    - AEC-Q101认证:适用于汽车电子领域,提升产品可靠性。

    应用案例和使用建议


    应用案例
    - 调节器电路:BZX585系列齐纳二极管适用于电压调节电路,确保稳定输出电压。
    - 浪涌保护电路:利用其高非重复性峰值反向功率耗散能力,保护电路免受过电压影响。
    使用建议
    - 在焊接过程中,确保焊接面积约35mm²的铜区域位于阴极端子附近,以提高散热效果。
    - 根据不同电压等级选择合适的型号,例如,对于2.4V的工作电压可以选择BZX585-B2V4。

    兼容性和支持


    - 兼容性:BZX585系列齐纳二极管可与其他标准SMD器件兼容,易于集成。
    - 技术支持:Nexperia提供了详细的安装指南和常见问题解答,确保客户能够顺利使用产品。

    常见问题与解决方案


    1. 问题:焊接过程中出现焊点不牢固。
    - 解决方案:增加焊接面积至约35mm²,确保良好的热传导。

    2. 问题:过压损坏。
    - 解决方案:确保正确选择非重复性峰值反向功率耗散符合要求的型号。

    3. 问题:工作电流不稳定。
    - 解决方案:参考BZX585系列的技术参数,根据工作条件选择合适的型号。

    总结和推荐


    综上所述,Nexperia BZX585系列齐纳二极管具备低正向电压、宽工作电压范围和高非重复性峰值反向功率耗散的特点,适用于多种调节功能和汽车电子应用。该产品通过AEC-Q101认证,可靠性高,非常适合在严苛环境中使用。因此,强烈推荐此系列齐纳二极管用于各类电子电路设计中。

BZX585-C9V1参数

参数
Ir - 反向电流 500nA
最大齐纳阻抗 10Ω
电压容差 ±5%
最大功率耗散 300mW
标称齐纳电压 9.1V
配置 -
最大功率 -
长*宽*高 1.25mm*850μm*650μm
通用封装 SOD
安装方式 贴片安装

BZX585-C9V1厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

BZX585-C9V1数据手册

厂牌 PDF简要描述 下载
NEXPERIA 齐纳(稳压)二极管 NEXPERIA BZX585-C9V1 BZX585-C9V1数据手册

BZX585-C9V1封装设计

查看详情并下载
Symbol
Footprint
3D Model
