BZX84-A33

产品分类: 齐纳(稳压)二极管
厂牌: NEXPERIA
产品描述: ±1% 50nA 33V 80Ω 250mW SOT 贴片安装 3mm*1.4mm*1mm
供应商型号: BZX84-A33
供应商: 期货订购
标准整包数: 15

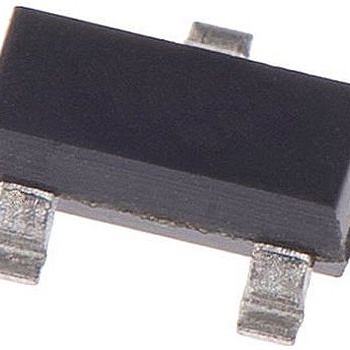

NEXPERIA 齐纳(稳压)二极管 BZX84-A33

BZX84-A33概述


    产品简介


    Nexperia BZX84系列电压调节二极管是一款适用于多种应用的低功耗电压调节二极管,采用小尺寸的SOT23(TO-236AB)表面贴装封装。该系列包括37种不同击穿电压的产品,标称工作电压范围从2.4V到75V,具有±1%、±2%和约±5%三种容差级别。适用于各种通用调节功能。

    技术参数


    主要参数
    - 总功率消耗: ≤250 mW
    - 工作电压范围: 标称值2.4V至75V(E24范围)
    - 非重复峰值反向功率消耗: ≤40 W
    - 耐温范围: 工作温度范围为-55°C至+150°C;储存温度范围为-55°C至+150°C
    - 接点温度范围: -65°C至+150°C
    特性参数
    - 正向电压: IF=10 mA时,最大值为0.9 V
    - 热阻: 接点到环境的热阻(自由空气中):≤500 K/W;接点到焊点的热阻:≤330 K/W

    产品特点和优势


    Nexperia BZX84系列电压调节二极管具有以下显著特点和优势:
    - 高精度电压调节能力:具有±1%、±2%和约±5%的容差范围,适合高精度应用。
    - 多样化的型号选择:涵盖从2.4V到75V的工作电压范围,满足不同需求。
    - 高可靠性:符合AEC-Q101标准,适用于汽车电子领域。
    - 小尺寸封装:SOT23封装(TO-236AB),适合紧凑设计。

    应用案例和使用建议


    Nexperia BZX84系列电压调节二极管广泛应用于各类电路设计中,特别是在需要精密电压调节的应用场合。例如,在开关电源、稳压电路和电池管理电路中使用效果显著。使用建议如下:
    - 确保二极管的工作电压在其容许范围内,以保证最佳性能。
    - 在选择具体型号时,根据实际需求挑选合适的容差范围(±1%、±2%或±5%)。
    - 在安装过程中,注意遵循推荐的焊接工艺,以确保良好的电气连接和散热性能。

    兼容性和支持


    - 兼容性:Nexperia BZX84系列电压调节二极管与大多数标准FR4印刷电路板兼容。其包装规格和引脚配置符合行业标准,便于集成到现有设计中。
    - 支持和服务:Nexperia提供了详尽的技术文档和客户支持,用户可以随时获取最新的产品信息和技术支持,以解决设计过程中的任何问题。

    常见问题与解决方案


    1. 问题:如何确定正确的型号?
    - 解决方案:参考产品目录中的详细参数表,根据所需的击穿电压和容差等级选择最合适的型号。

    2. 问题:如何进行焊接?
    - 解决方案:参照产品手册中的焊接指南,使用推荐的焊接工艺和设备,以避免损坏二极管。
    3. 问题:如何处理过载情况?
    - 解决方案:确保负载电流不超过额定值,定期检查电路以防止过载现象发生。

    总结和推荐


    Nexperia BZX84系列电压调节二极管凭借其广泛的电压范围、高精度调节能力和可靠性,在众多应用场景中表现优异。其独特的设计和严格的质量控制使其成为市场上最具竞争力的产品之一。对于需要精密电压调节的应用场合,我们强烈推荐使用该系列产品。

BZX84-A33参数

参数
电压容差 ±1%
最大功率耗散 250mW
标称齐纳电压 33V
配置 -
最大功率 -
Ir - 反向电流 50nA
最大齐纳阻抗 80Ω
长*宽*高 3mm*1.4mm*1mm
通用封装 SOT
安装方式 贴片安装

BZX84-A33厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

BZX84-A33数据手册

厂牌 PDF简要描述 下载
NEXPERIA 齐纳(稳压)二极管 NEXPERIA BZX84-A33 BZX84-A33数据手册

BZX84-A33封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
15+ ¥ 2.8426
750+ ¥ 2.7822
1500+ ¥ 2.6994
3000+ ¥ 1.4375
6000+ ¥ 1.4084
12000+ ¥ 1.3805
库存: 2940
起订量: 180 增量: 0
交货地:
最小起订量为:15
合计: ¥ 42.63
