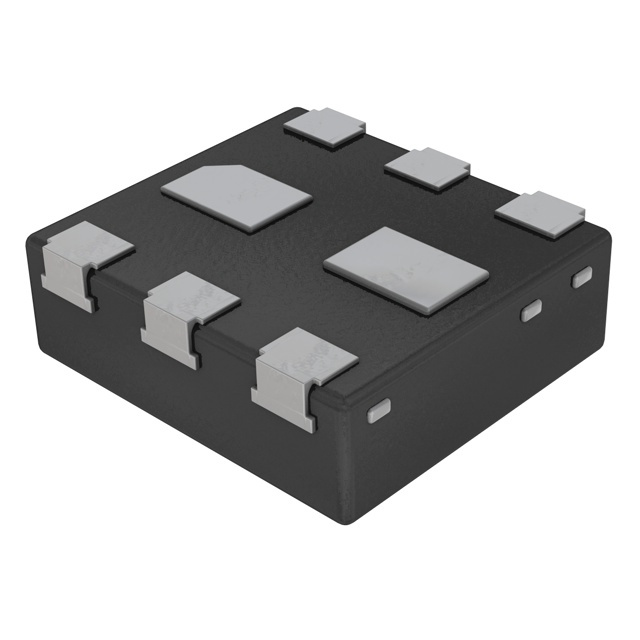

PMCXB900UELZ

产品分类: 场效应管(MOSFET)
厂牌: NEXPERIA
产品描述: 380mW 8V 950mV@ 250µA 0.7nC@ 4.5V N+P沟道 20V 620mΩ@ 600mA,4.5V 600mA 21.3pF@10V DFN-1010B-6 贴片安装 1.05mm(宽度)*360μm(高度)
供应商型号: 2673083
供应商: 海外现货
标准整包数: 5
NEXPERIA 场效应管(MOSFET) PMCXB900UELZ

PMCXB900UELZ概述


    产品简介


    PMCXB900UEL 是一款20伏互补N/P通道沟槽MOSFET(金属氧化物半导体场效应晶体管),采用无引脚超小型DFN1010B-6(SOT1216)表面贴装器件塑料封装。该器件采用先进的沟槽MOSFET技术制造,适用于需要高集成度和小尺寸的应用。

    技术参数


    PMCXB900UEL 的关键技术参数如下:
    - 漏源电压 \( V{DS} \): N通道为20 V,P通道为-20 V
    - 栅源电压 \( V{GS} \): -8 V ~ 8 V
    - 漏极电流 \( ID \): N通道在 \( V{GS} = 4.5 \) V、环境温度为25°C时为600 mA
    - P通道在 \( V{GS} = -4.5 \) V、环境温度为25°C时为-500 mA
    - 导通电阻 \( R{DSon} \): N通道在 \( V{GS} = 4.5 \) V、ID = 600 mA、Tj = 25 °C时为470 mΩ至620 mΩ
    - 最大功率耗散 \( P{tot} \): 265 mW
    - 静态特性的漏源击穿电压 \( V(BR)DSS \): N通道为20 V,P通道为-20 V
    - 动态特性如输入电容 \( C{iss} \)、输出电容 \( C{oss} \) 和反向转移电容 \( C{rss} \)

    产品特点和优势


    PMCXB900UEL 具有以下特点和优势:
    - 使用沟槽MOSFET技术,具有低泄露电流和非常低的阈值电压
    - 超小型超薄SMD塑料封装:1.1 x 1.0 x 0.37 mm,适合便携式电池驱动设备
    - 高抗静电放电能力:>1 kV HBM
    - 非常适合于高密度电路设计,提供出色的热管理和紧凑的尺寸

    应用案例和使用建议


    PMCXB900UEL 在以下应用中有广泛的应用:
    - 继电器驱动器
    - 高速线驱动器
    - 电平移位器
    - 电池驱动便携式设备中的电源管理
    使用建议:
    - 在应用过程中,确保电路设计合理,特别是散热设计。采用单面铜PCB、锡电镀和有效的散热垫有助于提高散热效果。
    - 避免长时间在极端温度条件下运行,以防止过热损坏。

    兼容性和支持


    PMCXB900UEL 与市场上常见的FR4 PCB兼容。厂商提供了详细的技术支持和维护信息,确保用户能够正确安装和使用该产品。

    常见问题与解决方案


    常见问题及解决方案:
    - 问:如何确保正确安装?
    - 答:确保使用正确的焊盘设计,并使用标准的回流焊接工艺。

    - 问:如何优化散热性能?
    - 答:采用单面铜PCB,锡电镀,并增加散热垫,有助于改善散热性能。

    总结和推荐


    PMCXB900UEL 是一款高性能的互补N/P通道沟槽MOSFET,非常适合便携式设备中的电源管理和高频驱动应用。其优秀的性能和小巧的封装使其在市场上具有很强的竞争力。总体而言,这款产品是一个值得推荐的选择。

PMCXB900UELZ参数

参数
Vgs(th)-栅源极阈值电压 950mV@ 250µA
Id-连续漏极电流 600mA
配置 -
Ciss-不同 Vds 时的输入最大电容 21.3pF@10V
通道数量 -
栅极电荷 0.7nC@ 4.5V
最大功率耗散 380mW
Vgs-栅源极电压 8V
FET类型 N+P沟道
Rds(On)-漏源导通电阻 620mΩ@ 600mA,4.5V
Vds-漏源极击穿电压 20V
长*宽*高 1.05mm(宽度)*360μm(高度)
通用封装 DFN-1010B-6
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
