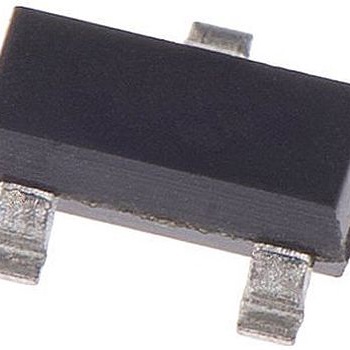

PMEG2010ET

产品分类: 整流二极管/整流桥
厂牌: NEXPERIA
产品描述: 9A 200μA 1A SOT 贴片安装 3mm*1.4mm*1mm
供应商型号: 508977
供应商: 海外现货
标准整包数: 20
NEXPERIA 整流二极管/整流桥 PMEG2010ET

PMEG2010ET概述


    产品简介


    PMEG2010EH/EJ/ET系列Schottky二极管是一种专为低电压整流设计的平面最大效率通用(MEGA)肖特基势垒整流器,集成应力保护环,封装于小型表面贴装器件(SMD)塑料封装中。这类二极管具有超低正向电压、小尺寸等特点,适用于多种低功率消耗的应用场景,如低电压整流、高效率DC到DC转换、开关电源、反向极性保护等。

    技术参数


    - 基本参数
    - 正向电流(IF):≤ 1 A
    - 反向电压(VR):≤ 20 V
    - 正向电压(VF):IF = 1000 mA时,VF为420~500 mV
    - 最大反向电流(IR):在VR = 10 V时,IR为15~40 μA;在VR = 20 V时,IR为40~200 μA
    - 电容(Cd):在VR = 1 V, f = 1 MHz条件下,Cd为66~80 pF
    - 热特性
    - 热阻从结点到环境空气(Rth(j-a)):
    - PMEG2010EH:330 K/W (自由空气),150 K/W (带散热垫)
    - PMEG2010EJ:350 K/W (自由空气),150 K/W (带散热垫)
    - PMEG2010ET:440 K/W (自由空气),300 K/W (带散热垫)
    - 热阻从结点到焊点(Rth(j-sp)):
    - PMEG2010EH:60 K/W
    - PMEG2010EJ:55 K/W
    - PMEG2010ET:120 K/W
    - 极限值
    - 最大重复峰值正向电流(IFRM):PMEG2010EH和PMEG2010EJ为7 A,PMEG2010ET为5 A
    - 最大非重复峰值正向电流(IFSM):9 A
    - 最大总功耗(Ptot):在Tamb ≤ 25 °C时,PMEG2010EH和PMEG2010EJ为375 mW和350 mW,PMEG2010ET为280 mW和420 mW
    - 工作温度范围:-65 °C至+150 °C
    - 存储温度范围:-65 °C至+150 °C

    产品特点和优势


    PMEG2010EH/EJ/ET系列Schottky二极管具有以下独特功能和优势:
    - 超低正向电压:保证较低的功率损耗,提高效率。
    - 小尺寸封装:适合空间受限的设计。
    - 集成应力保护环:提升器件的可靠性和耐用性。
    - 广泛应用:可用于多种电子设备和系统中,包括低电压整流、DC到DC转换和开关电源等。
    这些特点使其在市场上具备较强的竞争力,尤其是在对效率和可靠性要求较高的应用场合。

    应用案例和使用建议


    PMEG2010EH/EJ/ET系列二极管广泛应用于各种电子设备和系统中。例如:
    - 低电压整流:适用于小型消费电子产品,如手机充电器和便携式设备。
    - 高效率DC到DC转换:适用于需要高效电源管理的工业设备和计算机系统。
    - 开关电源:适用于需要高性能和稳定性的电源模块。
    - 反向极性保护:确保电路在连接错误的情况下不会损坏。
    在使用时,建议根据具体应用需求选择合适的封装形式。例如,在需要极高可靠性和耐用性的应用中,建议使用带有较大散热面积的封装,以降低热应力并延长使用寿命。此外,焊接时应采用回流焊方法,确保焊接质量。

    兼容性和支持


    PMEG2010EH/EJ/ET系列二极管与多种电子设备和其他元件兼容,可轻松集成到现有设计中。制造商Nexperia提供了详尽的技术支持和维护服务,包括安装指南、技术支持热线以及在线资源库等。

    常见问题与解决方案


    - 问题:如何确定正确的封装?
    - 解答:根据具体应用场景和要求选择合适的封装类型。通常,对于空间有限的应用,建议使用小尺寸封装,如SOD123F和SOD323F。对于需要更好散热性能的应用,则建议使用SOT23封装。
    - 问题:焊接过程中需要注意什么?
    - 解答:应严格遵循制造商的建议,采用回流焊方法进行焊接,并确保焊点的质量和均匀性。焊接时应避免过高的焊接温度和时间,以防止热应力导致器件损坏。

    总结和推荐


    综上所述,PMEG2010EH/EJ/ET系列Schottky二极管以其超低正向电压、高效率、小尺寸及高可靠性等显著特点,在多种应用场合中表现出色。因此,我们强烈推荐在需要高效电源管理和高可靠性要求的电子设计中使用这些二极管。通过充分了解其技术参数和应用场景,可以最大化发挥其优势,并确保设计方案的最优性能。

PMEG2010ET参数

参数
配置 -
If - 正向电流 1A
Ir - 反向电流 200μA
Vr-反向电压 -
反向恢复时间 -
正向浪涌电流 9A
长*宽*高 3mm*1.4mm*1mm
通用封装 SOT
安装方式 贴片安装

PMEG2010ET厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

PMEG2010ET数据手册

厂牌 PDF简要描述 下载
NEXPERIA 整流二极管/整流桥 NEXPERIA PMEG2010ET PMEG2010ET数据手册

PMEG2010ET封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
20+ ¥ 1.9049
760+ ¥ 1.81
1500+ ¥ 1.7558
库存: 0
起订量: 120 增量: 0
交货地:
最小起订量为:20
合计: ¥ 0
