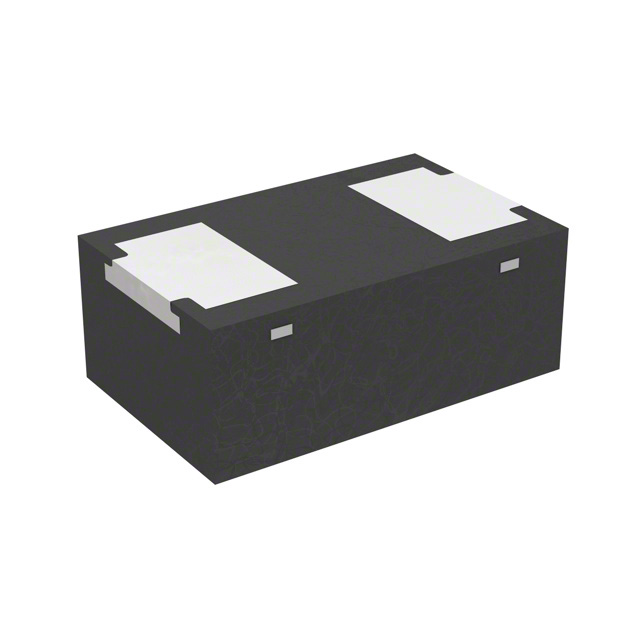

PMEG4002ELD,315

产品分类: 整流二极管/整流桥
厂牌: NEXPERIA
产品描述: 40V 3A 4ns 10μA 200mA 独立式 DFN-1006D-2 贴片安装 1mm(长度)*600μm(宽度)
供应商型号: PMEG4002ELD,315
供应商: 国内现货
标准整包数: 10000
NEXPERIA 整流二极管/整流桥 PMEG4002ELD,315

PMEG4002ELD,315概述


    产品简介


    PMEG4002ELD是一款采用超小型无引脚表面贴装器件(SMD)塑料封装的平面最大效率通用肖特基势垒整流器,具有集成的防护环,可提供应力保护。该器件适用于低电压整流、高效率直流到直流转换、开关模式电源(SMPS)、反向极性保护及低功耗应用,具备超高速切换能力。

    技术参数


    - 额定参数
    - 正向电流(IF):≤ 0.2 A(方波;δ=0.5;f=20 kHz)
    - 反向电压(VR):≤ 40 V
    - 正向电压(VF):≤ 600 mV(IF=200 mA)
    - 反向电流(IR):0.3 μA 至 0.5 μA(VR=25 V)

    - 极限值
    - 正向平均电流(IF(AV)): ≤ 0.2 A(120°C环境温度)
    - 重复峰值正向电流(IFRM):≤ 1 A
    - 非重复峰值正向电流(IFSM):≤ 3 A
    - 总功耗(Ptot):≤ 340 mW(25°C环境温度)
    - 存储温度(Tstg):-65°C 至 +150°C

    产品特点和优势


    - 高效率:低正向电压和高效率使其适用于多种电源转换应用。
    - 超小型设计:采用无引脚SMD塑料封装,典型高度仅为0.37 mm,适合紧凑空间需求。
    - 可靠性:AEC-Q101认证,适合汽车应用。
    - 低功耗:低正向电压和反向电流损耗,确保低功耗运行。
    - 高可靠性:具有防护环,提供优异的应力保护。

    应用案例和使用建议


    应用场景:
    - 用于汽车电源系统中的低电压整流。
    - 在通信设备的SMPS系统中作为高效的整流器。
    - 集成于逆变器或开关电源中以提高系统效率。
    使用建议:
    - 安装时确保电路板为FR4材料,且焊接时采用回流焊接方法。
    - 使用锡膏焊接,焊接时温度应控制在250°C左右。
    - 保证阴极焊盘面积为1 cm²,以达到最佳散热效果。

    兼容性和支持


    - 兼容性:PMEG4002ELD兼容标准SMD焊盘,可直接安装在FR4或陶瓷电路板上。
    - 支持:Nexperia公司提供详尽的技术文档和支持,如有需要可通过本地销售办公室获取进一步的支持。

    常见问题与解决方案


    - Q: 在高频应用中如何保持稳定?
    - A: 确保电路设计考虑散热,可以增加散热片或者选择散热性能更好的FR4材料。
    - Q: 如何判断器件是否过热?
    - A: 使用红外测温仪监控器件温度,超过140°C需采取降温措施。
    - Q: 设备焊接过程中出现异常情况怎么办?
    - A: 检查焊接工艺是否符合标准,使用专用焊接工具和材料进行重新焊接。

    总结和推荐


    总结:
    - PMEG4002ELD 是一款高效、可靠的肖特基势垒整流器,适用于多种电力转换应用,尤其适合需要高效率、低功耗的应用场景。
    - 产品设计精良,具有良好的热管理和应力保护,能够在严苛环境下长期稳定运行。
    推荐:
    - 基于其出色的性能和广泛的适用范围,强烈推荐使用PMEG4002ELD作为高性能电源转换应用中的核心元件。

PMEG4002ELD,315参数

参数
反向恢复时间 4ns
正向浪涌电流 3A
配置 独立式
If - 正向电流 200mA
Ir - 反向电流 10μA
Vr-反向电压 40V
长*宽*高 1mm(长度)*600μm(宽度)
通用封装 DFN-1006D-2
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
