BZX585-B15,115

产品分类: 齐纳(稳压)二极管
厂牌: NEXPERIA
产品描述: Nexperia 单路稳压二极管, 额定齐纳电压15V, 贴片安装, 最大功率耗散300 mW, SOD-523封装
供应商型号: 11MZ-BZX585-B15,115
供应商: 云汉优选
标准整包数: 1

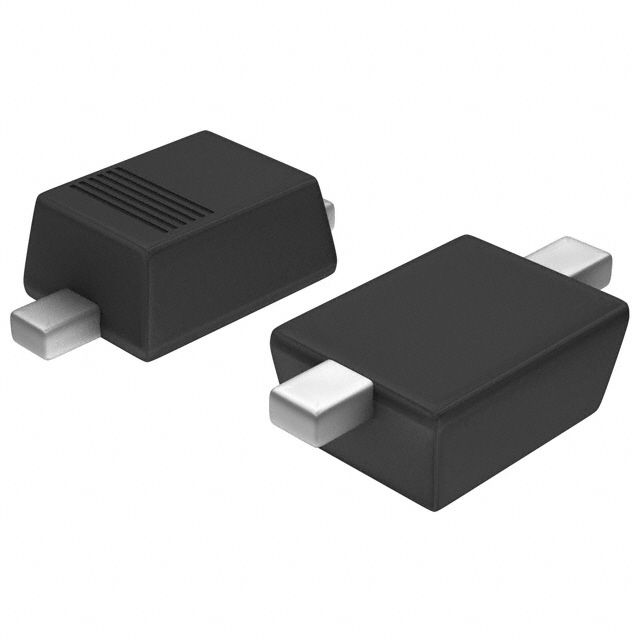

NEXPERIA 齐纳(稳压)二极管 BZX585-B15,115

BZX585-B15,115概述

    Nexperia BZX585系列齐纳二极管技术手册

    1. 产品简介


    1.1 基本描述
    Nexperia BZX585系列是一系列通用齐纳二极管,封装于超小型SOD523(SC-79)贴片式塑料外壳中。这种紧凑型设计使其适用于多种通用调节功能,广泛应用于各种电子产品中。
    1.2 主要特性及优势
    - 超小型封装,占用空间少;
    - 工作电压范围广,标称值从2.4V到75V;
    - 非重复峰值反向功率耗散高达40W;
    - 两种容差系列:±2% 和 ±5%;
    - AEC-Q101认证,适用于汽车应用;
    - 低正向压降,低正向电流限制;
    - 稳定的温度系数,良好的热稳定性。
    1.3 应用领域
    - 一般调节功能;
    - 汽车电子系统;
    - 电源管理和稳压电路;
    - 通信设备中的保护电路。

    2. 技术参数


    | 参数 | 规格 | 条件 |
    |
    | VF | 正向电压 | IF = 100 mA |
    | PZSM | 非重复峰值反向功率耗散
    | Ptot | 总功率耗散 | Tamb ≤ 25 °C |
    | Tamb | 环境温度
    | Tj | 结温
    | Tstg | 存储温度

    3. 产品特点和优势


    - 小巧轻便:采用SOD523超小型封装,非常适合空间受限的应用场合。
    - 宽工作电压范围:从2.4V到75V,适用于广泛的电压应用。
    - 高可靠性:AEC-Q101认证,确保了汽车级应用的可靠性。
    - 低功耗:总功率耗散小于300mW,适合节能设计。
    - 快速响应:非重复峰值反向电流高达40W,满足高速开关需求。

    4. 应用案例和使用建议


    - 汽车电子系统:BZX585系列在汽车电子系统中用于稳压和保护,如电池管理系统和DC-DC转换器。
    - 电源管理:可用于各种电源模块的过压保护和稳压电路。
    - 通信设备:保护敏感电子组件免受电压瞬变的影响。
    使用建议:
    - 在高脉冲电流应用中,需考虑散热设计以避免过热。
    - 在使用过程中,需注意正向电流和反向电流的限制,以防止损坏。

    5. 兼容性和支持


    - 兼容性:与标准FR4 PCB板兼容,可直接贴装。
    - 技术支持:提供详细的焊接指南和包装信息,确保正确安装和维护。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 贴装时出现虚焊 | 使用正确的焊锡膏量和合适的焊接时间,确保焊点充分熔化。 |
    | 温度过高 | 增加散热面积,选择更大铜面积的PCB区域。 |
    | 正向电压过高 | 重新校准电压设置,确保在正常范围内工作。 |

    7. 总结和推荐


    总结:
    Nexperia BZX585系列齐纳二极管具有高可靠性、宽工作电压范围、小尺寸和良好的热稳定性,是一款高性能的电子元件。适用于各种需要精确电压调节和过压保护的应用场合,尤其适合汽车电子系统和电源管理领域。
    推荐:
    强烈推荐使用Nexperia BZX585系列齐纳二极管,特别是在要求高可靠性和紧凑设计的应用中。详细的技术参数和应用指南为工程师提供了全面的支持,使设计更加简便和高效。

BZX585-B15,115参数

参数
配置 独立式
最大功率 300mW
Ir - 反向电流 50nA
最大齐纳阻抗 15Ω
电压容差 ±2%
最大功率耗散 300mW
标称齐纳电压 15V
长*宽*高 1.2mm*800μm*600μm
通用封装 SOD-523
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

BZX585-B15,115厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

BZX585-B15,115数据手册

厂牌 PDF简要描述 下载
NEXPERIA 齐纳(稳压)二极管 NEXPERIA BZX585-B15,115 BZX585-B15,115数据手册

BZX585-B15,115封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.25
10+ ¥ 0.22
100+ ¥ 0.2
500+ ¥ 0.182
库存: 2062
起订量: 1 增量: 3000
交货地:
最小起订量为:1
合计: ¥ 0.25
