BZV85-C43,113

产品分类: 齐纳(稳压)二极管
厂牌: NEXPERIA
产品描述: ±5% 50nA 43V 75Ω 1.3W 独立式 DO-41 通孔安装 4.8mm(长度)
供应商型号: 1097259
供应商: 海外现货
标准整包数: 5

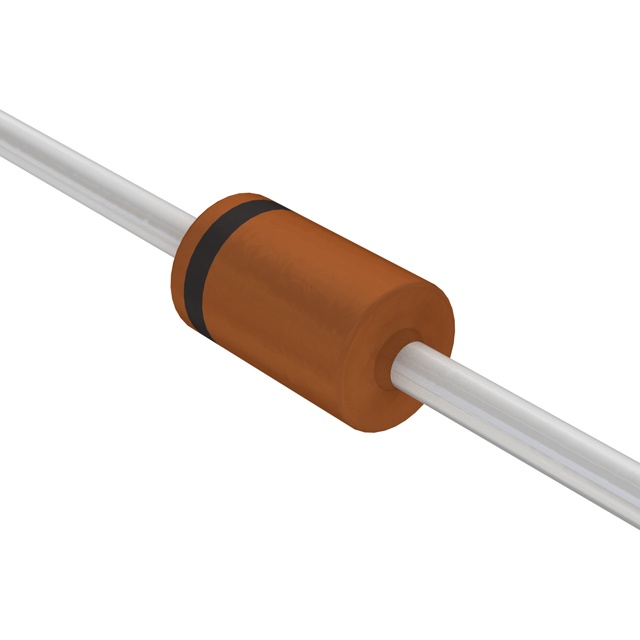

NEXPERIA 齐纳(稳压)二极管 BZV85-C43,113

BZV85-C43,113概述

    BZV85 系列稳压二极管技术手册

    1. 产品简介


    BZV85系列稳压二极管属于中功率电压调节器,采用小型密封铅封的SOD66(DO-41)玻璃封装。这些二极管提供标称±5%容差的E24系列电压,可选工作电压范围为3.6 V至75 V,包含33种不同的型号。适用于稳定化目的,如电源电路中的电压调节。

    2. 技术参数


    以下是从技术手册中提取的主要技术规格和性能参数:
    - 总功率耗散: 最大1.3 W
    - 非重复峰值反向功率耗散: 最大60 W
    - 工作电压范围: 标称3.3 V至75 V(E24范围)
    - 正向电压 (VF): 在50 mA电流下为1 V
    - 热阻抗 (Rth(j-a)): 轴长10 mm时,最大175 K/W
    - 极限值:
    - 正向电流 (IF): 最大500 mA
    - 非重复峰值反向电流 (IZSM): 100 µs方波时最大60 W

    3. 产品特点和优势


    - 小型密封玻璃封装: 提高了耐久性和可靠性。
    - 广泛的电压选择: 包含33种不同型号,覆盖广泛的电压需求。
    - 大功率能力: 可承受高达60 W的非重复峰值反向功率,适合高强度应用。

    4. 应用案例和使用建议


    - 典型应用: 稳定电源电路中的电压。
    - 使用建议:
    - 在设计电路时,确保每个引脚附近有至少1平方厘米的铜面积以帮助散热。
    - 将引脚保持在55°C下可避免过热风险。

    5. 兼容性和支持


    - 兼容性: 与标准印刷电路板(PCB)兼容。
    - 支持和维护: 客户可通过电子邮件或电话联系最近的销售办事处获取支持。

    6. 常见问题与解决方案


    - 问题1: 稳压不准确
    - 解决方案: 检查负载电流是否超出额定值;确认是否有足够的铜面积用于散热。
    - 问题2: 发热过高
    - 解决方案: 增加铜面积以提高散热效率,降低负载电流。

    7. 总结和推荐


    BZV85系列稳压二极管是一款高度可靠且多功能的产品,广泛应用于需要电压稳定的应用场合。其广泛的电压选择和高功率能力使其在市场上具有很强的竞争力。我们强烈推荐此产品用于需要稳定电压的应用。
    本文详细介绍了BZV85系列稳压二极管的产品特性、技术参数、使用建议以及常见问题解决方案,希望能为您提供详尽的信息并帮助您更好地理解和使用该产品。

BZV85-C43,113参数

参数
配置 独立式
最大功率 1.3W
Ir - 反向电流 50nA
最大齐纳阻抗 75Ω
电压容差 ±5%
最大功率耗散 1.3W
标称齐纳电压 43V
长*宽*高 4.8mm(长度)
通用封装 DO-41
安装方式 通孔安装
零件状态 在售
包装方式 散装,卷带包装

BZV85-C43,113厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

BZV85-C43,113数据手册

厂牌 PDF简要描述 下载
NEXPERIA 齐纳(稳压)二极管 NEXPERIA BZV85-C43,113 BZV85-C43,113数据手册

BZV85-C43,113封装设计

查看详情并下载
Symbol
Footprint
3D Model
