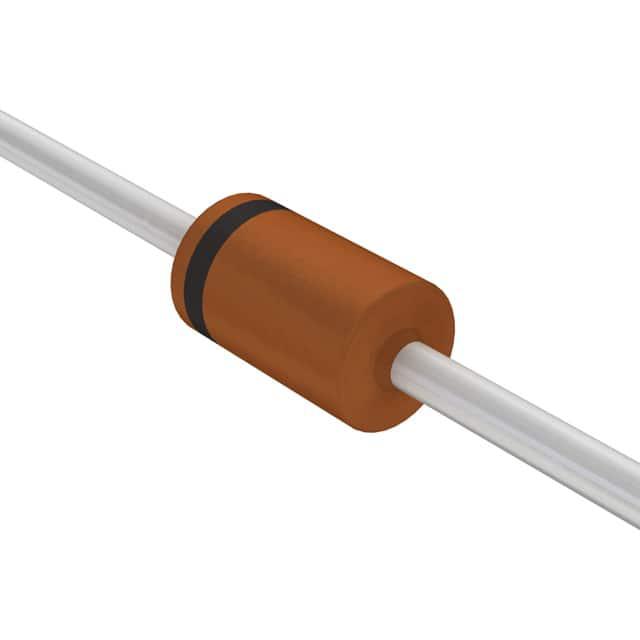

BZV85-C3V6,133

产品分类: 齐纳(稳压)二极管
厂牌: NEXPERIA
产品描述: ±5% 50μA 3.6V 15Ω 1.3W 独立式 DO-41 通孔安装 4.8mm(长度)
供应商型号: AV-S-PHSBZV85C3V6A52A
供应商: Avnet
标准整包数: 5000
NEXPERIA 齐纳(稳压)二极管 BZV85-C3V6,133

BZV85-C3V6,133概述

    BZV85 系列电压调节二极管技术手册

    1. 产品简介


    1.1 一般描述
    BZV85系列是中功率电压调节二极管,采用小型密封玻璃外壳封装(SOD66或DO-41)。这些二极管的电压范围为3.6V至75V,提供了约±5%的精度。
    1.2 特点
    - 中功率:总功率耗散最大为1.3W。
    - 小型密封玻璃封装:适用于紧凑的设计。
    - 多种型号:提供33种不同的工作电压选项。
    - 高非重复峰值反向功率耗散:最大为60W。
    - 准确的工作电压范围:从3.3V到75V。
    1.3 应用领域
    主要用于稳压用途,广泛应用于工业控制、计算、消费电子产品以及可穿戴设备等领域。
    1.4 快速参考数据
    - 前向电压(VF):IF=50mA时为1V。
    - 总功率耗散(Ptot):在环境温度25°C下,引脚长度10mm时最大值为1.3W。
    - 非重复峰值反向功率耗散(PZSM):方波,tp=100μs时最大值为60W。

    2. 技术参数


    限值参数
    - 前向电流(IF):最大值为500mA。
    - 非重复峰值反向电流(IZSM):方波时最大值为60A,半正弦波时最大值由具体型号确定。
    - 总功率耗散(Ptot):环境温度25°C时最大值为1.3W。
    - 存储温度(Tstg):-65°C到+200°C。
    热特性
    - 结到接地点热阻(Rth(j-t)):引脚长度4mm时最小值为110K/W。
    - 结到环境热阻(Rth(j-a)):引脚长度10mm时最小值为175K/W。

    3. 产品特点和优势


    特点
    - 多型号选择:33种不同工作电压的型号,满足各种应用需求。
    - 高可靠性:通过严格测试和标准化生产流程,确保在不同环境下的稳定表现。
    - 广泛适用性:适用于多种应用领域,如工业控制、计算、消费电子及可穿戴设备。
    优势
    - 精确调节:提供约±5%的电压精度,确保设备的稳定运行。
    - 高耐压能力:高达75V的工作电压,适应于高压应用场景。
    - 高效散热设计:独特的热管理设计保证了高功率操作下的长期稳定性。

    4. 应用案例和使用建议


    应用案例
    - 工业控制设备:用于电源稳压系统,保证设备在波动电压环境下的正常工作。
    - 消费电子:在充电器和适配器中用于稳压,提高设备的安全性和寿命。
    - 可穿戴设备:用于便携式设备的电源管理,延长电池使用寿命。
    使用建议
    - 在高温环境下使用时,建议增加散热措施以确保正常工作。
    - 连接电路时,应遵循正确布线规则,避免短路风险。
    - 定期检查和更换老化的二极管,以保持系统的稳定运行。

    5. 兼容性和支持


    兼容性
    BZV85系列电压调节二极管可以与其他标准的电子元器件和设备兼容,广泛应用于各种电子电路设计中。
    支持
    制造商提供了详细的文档和支持服务,包括技术咨询和故障排除指南,可通过官方网站或销售办公室联系获取帮助。

    6. 常见问题与解决方案


    常见问题
    1. 设备过热:可能是由于散热不良引起的,建议加强散热措施或降低工作负荷。
    2. 电压不稳定:可能是因为负载变化过大,建议使用更大容量的滤波电容器或改善电源设计。
    解决方案
    - 对于过热问题,可以通过增加散热片或采用风扇辅助散热来解决。
    - 对于电压不稳定问题,可以通过增加输入端和输出端的电容器来稳定电压。

    7. 总结和推荐


    综合评估
    BZV85系列电压调节二极管以其高精度、宽工作电压范围和高可靠性,在工业控制、消费电子和可穿戴设备等领域具有广泛的应用前景。其独特的优势使其成为众多应用场合的理想选择。
    推荐
    强烈推荐使用BZV85系列电压调节二极管,特别是在需要高精度和稳定性的应用场景中。结合制造商提供的优质技术支持和服务,可以有效提升系统的可靠性和性能。

BZV85-C3V6,133参数

参数
标称齐纳电压 3.6V
配置 独立式
最大功率 1.3W
Ir - 反向电流 50μA
最大齐纳阻抗 15Ω
电压容差 ±5%
最大功率耗散 1.3W
长*宽*高 4.8mm(长度)
通用封装 DO-41
安装方式 通孔安装
零件状态 在售
包装方式 盒装,散装

BZV85-C3V6,133厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

BZV85-C3V6,133数据手册
