PBSS5240XX

产品分类: 三极管(BJT)
厂牌: NEXPERIA
产品描述: 170mV@ 50mA,500mA PNP 1.35W 5V 100nA 40V 40V 2A SOT-89 贴片安装
供应商型号: AV-S-PHSPBSS5240XX
供应商: Avnet
标准整包数: 1000

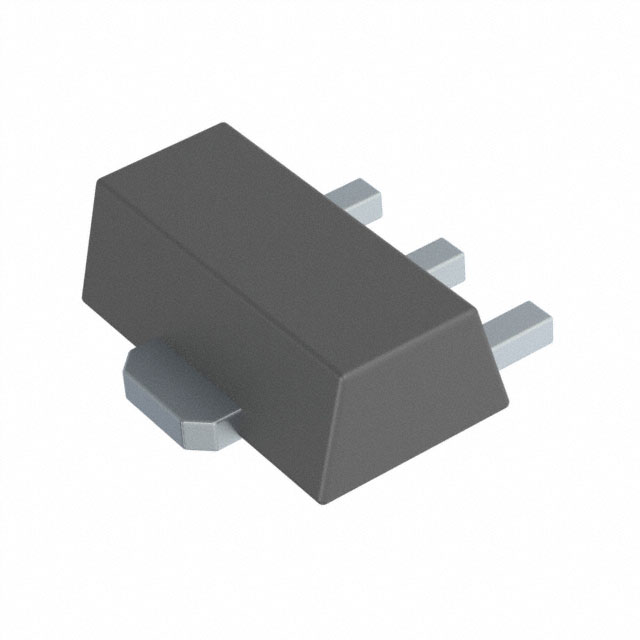

NEXPERIA 三极管(BJT) PBSS5240XX

PBSS5240XX概述

    PBSS5240X: 40 V, 2 A PNP Low VCEsat (BISS) Transistor

    1. 产品简介


    产品类型:
    PBSS5240X 是一款低饱和电压(低 VCEsat)的 PNP 小信号晶体管(BISS),适用于中功率应用。其采用 SOT89 表面贴装封装,适合高密度电路板布局。
    主要功能:
    - 作为开关或放大器使用,特别适用于需要低饱和电压的应用场合。

    应用领域:
    - 直流到直流转换
    - 电源线切换
    - 电池充电器
    - 液晶显示屏背光
    - 低电压供电应用中的驱动器(如灯和 LED)
    - 电感负载驱动器(如继电器、蜂鸣器和电机)

    2. 技术参数


    以下是根据技术手册中提取的主要技术规格和性能参数:
    | 符号 | 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |

    | VCEO | 集电极-发射极电压 | 开路基极 | - | - | -40 | V |
    | IC | 集电极电流 | - | - | - | -2 | A |
    | ICM | 峰值集电极电流 | - | - | - | -3 | A |
    | RCEsat | 集电极-发射极饱和电阻 | IC = -1 A; IB = -100 mA; 脉冲; tp ≤ 300 μs; δ ≤ 0.02; Tamb = 25 °C | - | - | 310 | mΩ |
    | ICRM | 重复峰值集电极电流 | tp ≤ 20 ms; δ ≤ 0.33; 脉冲 | - | - | -2.5 | A |

    3. 产品特点和优势


    特点:
    - 低饱和电压(VCEsat): 有助于降低功耗,提高效率。
    - 高集电极电流能力(IC 和 ICM): 支持较大的电流负载。
    - 高效能: 由于减少了热量生成,提高了整体效率。
    优势:
    - 在低电压应用中表现优异。
    - 适合高频开关应用,响应速度快。
    - 可靠性高,工作温度范围广。

    4. 应用案例和使用建议


    应用案例:
    - DC-to-DC 转换: 由于具有低饱和电压和高电流能力,PBSS5240X 在 DC-to-DC 转换器中表现出色,适用于不同电压级别的电源转换。
    - LCD 背光: 适用于需要高效率驱动的应用,如 LCD 显示屏背光,可延长电池寿命。
    - 继电器和电机驱动: 电感负载驱动能力使其适用于各种工业自动化设备。
    使用建议:
    - 设计注意事项: 确保 PCB 设计符合散热要求,特别是在高电流和高频率应用中。
    - 优化方案: 选择合适的电源管理策略,确保稳定的输入电压,减少热应力。

    5. 兼容性和支持


    兼容性:
    - PBSS5240X 与同类 SOT89 封装的其他电子元件兼容。
    - 可与同系列的 NPN 补充器件 PBSS4240X 结合使用,形成互补对。
    支持和维护:
    - Nexperia 提供详尽的技术文档和应用指南。
    - 客户可联系当地的销售办事处获取技术支持和维护服务。

    6. 常见问题与解决方案


    常见问题及解决方案:
    - 问题: 高温环境下工作效率降低。
    - 解决方案: 确保良好的散热设计,使用散热垫片或增大铜箔面积以增强散热。

    - 问题: 集电极电流不稳定。
    - 解决方案: 检查电路设计,确保合适的基极驱动电流,避免过载情况。

    7. 总结和推荐


    综合评估:
    PBSS5240X 在多个应用中表现出色,尤其在低电压和高效率应用中。其低饱和电压和高电流能力使得它成为许多电子产品设计的理想选择。
    推荐:
    强烈推荐 PBSS5240X 用于需要高效能和高可靠性的场合,特别是对温度敏感或需要紧凑设计的应用。Nexperia 的高质量标准和全面的技术支持进一步增强了该产品的市场竞争力。

PBSS5240XX参数

参数
VCEO-集电极-发射极最大电压 40V
集电极电流 2A
晶体管类型 PNP
VCBO-最大集电极基极电压 40V
最大集电极发射极饱和电压 170mV@ 50mA,500mA
集电极截止电流 100nA
VEBO-最大发射极基极电压 5V
不同 Ib,Ic 时的 Vce 最大饱和值 170mV@ 50mA,500mA
配置 独立式
最大功率耗散 1.35W
4.6mm(Max)
2.6mm(Max)
1.6mm(Max)
通用封装 SOT-89
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 散装,卷带包装

PBSS5240XX厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

PBSS5240XX数据手册

厂牌 PDF简要描述 下载
NEXPERIA 三极管(BJT) NEXPERIA PBSS5240XX PBSS5240XX数据手册

PBSS5240XX封装设计

查看详情并下载
Symbol
Footprint
3D Model
