BZX884S-C10-QYL

产品分类: 齐纳(稳压)二极管
厂牌: NEXPERIA

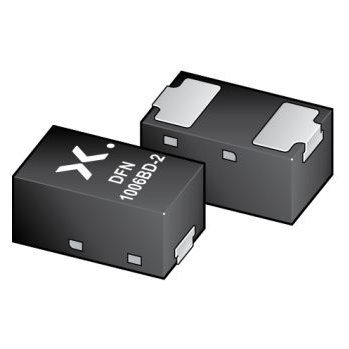

产品描述: Nexperia 单路稳压二极管, 额定齐纳电压10V, 贴片安装, 最大功率耗散365 mW, DFN1006BD-2封装
供应商型号: BZX884S-C10-QYL
供应商: 云汉优选
标准整包数: 10
NEXPERIA 齐纳(稳压)二极管 BZX884S-C10-QYL

BZX884S-C10-QYL概述

    Nexperia BZX884S-Q系列稳压二极管产品手册

    1. 产品简介


    Nexperia BZX884S-Q系列稳压二极管是一款通用的齐纳二极管,采用超小型SOD882BD(DFN1006BD-2)无引脚表面贴装器件(SMD)塑料封装,具有侧湿化端面。这些二极管适用于各种电路中的稳压功能,并且符合AEC-Q101标准,可用于汽车应用中。

    2. 技术参数


    - 封装:SOD882BD(DFN1006BD-2)
    - 电压范围:标称值2.4 V至75 V(E24范围)
    - 温度系数:典型值±2%和约±5%
    - 总功率耗散:在25°C时最高为365 mW
    - 环境温度范围:−55°C 至 +150°C
    - 存储温度范围:−65°C 至 +150°C
    - 热阻:自由空气中的热阻Rth(j-a) ≤ 340 K/W
    - 反向电流:见表7、表8、表9的具体数值
    - 正向电压降:10 mA电流下的正向电压降(见表7、表8、表9)

    3. 产品特点和优势


    - 超小无引脚封装:适合表面贴装设计,具有侧湿化端面
    - 高精度:提供±2%和约±5%两种容差系列
    - 宽工作电压范围:覆盖从2.4 V到75 V的广泛电压范围
    - 汽车应用认证:通过AEC-Q101认证,推荐用于汽车应用

    4. 应用案例和使用建议


    应用案例:
    - 一般调节功能:用于电源电压调节,保护电路免受过电压损害
    使用建议:
    - 布局优化:确保PCB上二极管周围有足够的散热空间,以防止过热
    - 电流选择:根据具体应用场景选择合适的正向电流,以保证稳定性和效率

    5. 兼容性和支持


    - 兼容性:适用于FR4材料PCB,单面70 μm铜,锡镀层和标准焊盘
    - 技术支持:可联系当地Nexperia销售办公室获取更多支持信息

    6. 常见问题与解决方案


    - 问题1:温度范围较宽导致工作不正常
    - 解决方案:检查PCB布局和散热措施,确保工作温度在规定的范围内
    - 问题2:反向电流过高
    - 解决方案:检查工作电压是否接近最大值,并调整电路以降低反向电压

    7. 总结和推荐


    总结:
    Nexperia BZX884S-Q系列稳压二极管具有紧凑的封装、宽广的工作电压范围和优秀的温度稳定性。其设计非常适合多种应用场景,尤其是在汽车和其他需要高可靠性的环境中。
    推荐:
    强烈推荐此系列产品用于需要稳压功能的应用中。由于其卓越的性能和广泛的适用性,Nexperia BZX884S-Q系列稳压二极管是一个值得信赖的选择。

BZX884S-C10-QYL参数

参数
配置 -
最大功率 365mW
Ir - 反向电流 200nA
最大齐纳阻抗 20Ω
电压容差 -
最大功率耗散 365mW
标称齐纳电压 10V
通用封装 DFN-1006BD-2
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

BZX884S-C10-QYL厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

BZX884S-C10-QYL数据手册

厂牌 PDF简要描述 下载
NEXPERIA 齐纳(稳压)二极管 NEXPERIA BZX884S-C10-QYL BZX884S-C10-QYL数据手册

BZX884S-C10-QYL封装设计

查看详情并下载
Symbol
Footprint
3D Model
