74HCT10PW,112

产品分类: 逻辑门
厂牌: NEXPERIA
产品描述: 24ns@ 4.5V,50pF 1 3 3 3 4.5V 5.5V 4mA NAND Gate HCT 4mA TSSOP-14 贴片安装 5.1mm*4.5mm*950μm
供应商型号: CY-74HCT10PW,112
供应商: Avnet
标准整包数: 1

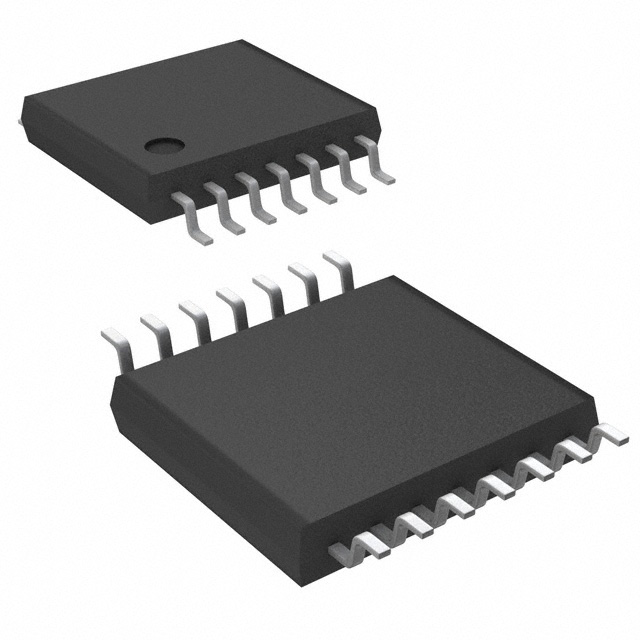

NEXPERIA 逻辑门 74HCT10PW,112

74HCT10PW,112概述

    74HC10/74HCT10 三输入 NAND 门产品技术手册

    1. 产品简介


    74HC10 和 74HCT10 是一款三输入 NAND 门,具有高可靠性与广泛应用。这些集成电路适用于多种电路设计,尤其是在需要进行逻辑运算的应用中,如数字信号处理和计算机系统。

    2. 技术参数


    74HC10 和 74HCT10 的技术规格如下:
    - 输入电压等级:74HC10 支持 CMOS 级别,74HCT10 支持 TTL 级别。
    - 工作温度范围:-40°C 至 +85°C 或 -40°C 至 +125°C。
    - 封装选项:包括 SO14(塑料小外形封装)、SSOP14(塑料紧缩小外形封装)和 TSSOP14(塑料薄紧缩小外形封装)。
    - 电源电压:74HC10 支持 2.0 V 至 5.0 V,74HCT10 支持 4.5 V 至 5.5 V。
    - 静态特性:
    - 高电平输入电压 (VIH):对于 74HC10,2.0 V 至 6.0 V;对于 74HCT10,2.0 V 至 5.5 V。
    - 低电平输入电压 (VIL):对于 74HC10,0.8 V 至 2.8 V;对于 74HCT10,0.8 V 至 1.2 V。
    - 动态特性:
    - 传播延迟时间 (tpd):典型值为 11 ns 至 19 ns。
    - 电源电流:
    - 典型值:20 mA。

    更多详细信息请参见手册第 9 至 11 页的技术规格表格。

    3. 产品特点和优势


    - 符合标准:该产品符合 JESD7A 标准。
    - 静电放电保护:提供高达 2000 V 的人体模型 (HBM) 和 200 V 的机器模型 (MM) 静电放电保护。
    - 温度范围广:支持宽温度范围操作。
    - 多封装选项:提供不同类型的封装以适应不同的应用需求。
    - 输入限制电流:内置钳位二极管使得电流限制电阻的使用更加灵活。

    4. 应用案例和使用建议


    74HC10 和 74HCT10 可广泛应用于各种数字电路设计中,例如用于逻辑运算和控制信号的处理。建议在使用时根据具体应用需求选择合适的封装形式,并注意电源电压范围以确保正常工作。

    5. 兼容性和支持


    74HC10 和 74HCT10 与其他同类芯片兼容,并且 Nexperia 提供详细的技术文档和支持,确保用户能够顺利应用到自己的项目中。

    6. 常见问题与解决方案


    - 问题:传播延迟时间过长。
    - 解决方案:检查电源电压是否满足要求,并考虑减少负载电容。
    - 问题:输出电压不正确。
    - 解决方案:确认输入电压是否在规定范围内,并检查连接线路是否正确。
    更多常见问题及解决方案请参考手册第 13 页至 14 页。

    7. 总结和推荐


    74HC10 和 74HCT10 是高性能的三输入 NAND 门,适合于各种逻辑运算应用。它们具备广泛的温度范围、可靠的 ESD 保护及多样的封装选择,非常适合嵌入式系统和数字信号处理的设计。强烈推荐用户根据具体需求选择合适的产品并进行正确安装和调试。

74HCT10PW,112参数

参数
高电平输出电流 4mA
逻辑功能 NAND Gate
输入数量 3
电路数量 3
施密特触发器输入 -
低电平输出电流 4mA
输出数量 1
最小工作供电电压 4.5V
栅极数量 3
输出类型 -
逻辑系列 HCT
传播延迟时间 24ns@ 4.5V,50pF
最大工作供电电压 5.5V
长*宽*高 5.1mm*4.5mm*950μm
通用封装 TSSOP-14
安装方式 贴片安装
应用等级 工业级
零件状态 停产
包装方式 散装,管装

74HCT10PW,112厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

74HCT10PW,112数据手册

厂牌 PDF简要描述 下载
NEXPERIA 逻辑门 NEXPERIA 74HCT10PW,112 74HCT10PW,112数据手册

74HCT10PW,112封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.1348 ¥ 1.1601
1000+ $ 0.131 ¥ 1.1069
5000+ $ 0.131 ¥ 1.1069
库存: 63383
起订量: 862 增量: 1
交货地:
最小起订量为:500
合计: ¥ 580.05
