74CBTLV3861BQ,118

厂牌: NEXPERIA
产品描述: 0.2ns 单相 10 10 1 2.3V 3.6V HVQFN-24 贴片安装,黏合安装
供应商型号: 1727-4384-2-ND
供应商: Digi-Key
标准整包数: 3000

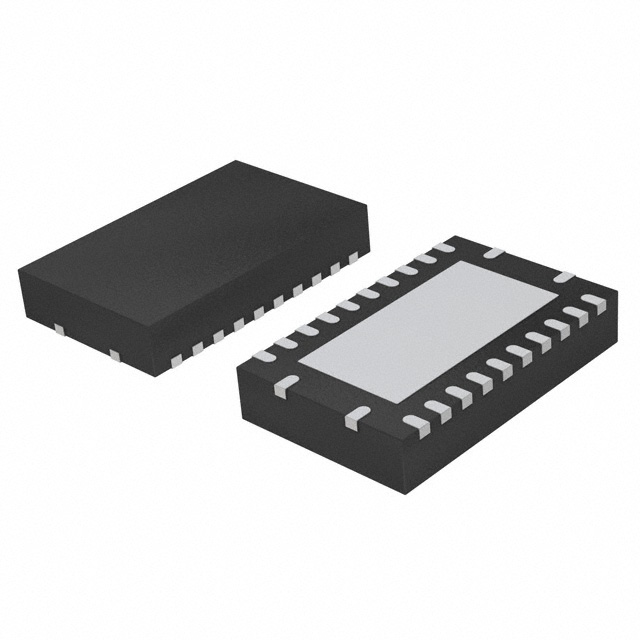

NEXPERIA 模拟开关/多路复用器 74CBTLV3861BQ,118

74CBTLV3861BQ,118概述

    # Nexperia 74CBTLV3861:10位总线开关的技术详解

    产品简介


    基本描述
    74CBTLV3861是一款具有输出使能(OE)输入的10位总线开关。通过设置OE为低电平(LOW),开关导通,端口A将连接到端口B;而当OE为高电平(HIGH)时,开关处于禁用状态。为了确保在上电或断电期间保持高阻抗的OFF状态,设计要求OE通过一个上拉电阻连接到VCC。最小的电阻值取决于驱动器的电流吸收能力。此外,控制输入端采用施密特触发器,能够在整个2.3V至3.6V电源电压范围内提高对缓慢上升和下降信号的容忍度。此设备还符合JEDEC标准,并且专门针对部分掉电模式的应用进行了全面规定。
    主要特点
    - 供电电压范围:2.3V至3.6V
    - 高噪声免疫性
    - 符合JEDEC标准:JESD8-5 (2.3V至2.7V),JESD8-B/JESD36 (2.7V至3.6V)
    - ESD保护:HBM >2000V,MM >200V,CDM >1000V
    - 两接口间开关连接电阻为5Ω
    - 数据I/O端口提供从电源到地的全范围切换
    - 低功耗CMOS设计
    - 锁存电流性能超过每级JESD78B Class I等级A 250mA
    - 具备部分掉电模式操作的IOFF电路
    - 多种封装选项
    - 温度范围:-40°C至+85°C和-40°C至+125°C

    技术参数


    | 参数 | 描述 |

    | 工作电压 | 2.3V~3.6V |
    | 输入电压范围 | 0V~3.6V |
    | 输出使能电压范围 | 0V~VCC |
    | 工作温度范围 | -40°C~+125°C |
    | 静态电流消耗 | 10μA~50μA |
    | 高电平输入电压 | 2.0V~3.0V |
    | 低电平输入电压 | 0.9V~1.7V |
    | 导通电阻 | 4.0Ω~15.0Ω |
    | 带宽 | -3dB频率响应可达406MHz |

    产品特点和优势


    独特功能
    - 多电压适应性:支持从2.3V到3.6V的广泛电压范围,满足不同电路需求。
    - 高可靠性:通过严格的静电放电保护测试,保障产品在恶劣环境下的稳定性。
    - 低功耗:得益于CMOS技术,其功耗非常低,适合电池供电的应用场景。
    - 宽温区支持:提供从-40°C到+125°C的工作温度区间选择,适用于各种极端条件下的工业及汽车电子应用。
    市场竞争力
    74CBTLV3861凭借其卓越的性能指标、紧凑的设计和良好的性价比,在消费电子、通信设备以及汽车电子等领域有着广泛的适用性。它不仅能够有效地管理多个数据通道之间的连接状态,还能显著降低系统复杂度并提升整体效率。
    应用案例与使用建议
    应用场景
    - 数据总线扩展
    - 模块间信号路由
    - 接口转换
    - 多路复用/解复用功能实现
    使用建议
    对于需要频繁切换操作的场景,应注意合理规划负载电容以减少延迟时间。同时,在设计过程中需充分考虑散热问题,特别是在高温环境下长时间运行时,可能需要采取额外的散热措施来保证器件正常工作。

    兼容性和支持


    兼容性
    该产品与其他标准逻辑门系列芯片具有良好的互操作性,可以轻松集成到现有的电子系统中。另外,多种封装形式的选择也便于工程师根据具体空间限制灵活选择合适的版本。
    支持服务
    Nexperia公司为客户提供全面的技术支持,包括样品申请、定制化解决方案开发以及长期供货保障。同时,公司还提供了详尽的产品文档和技术资料下载服务,帮助客户更快地完成项目开发周期。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关反应迟缓 | 调整输入信号速率或增加去耦电容 |
    | 输出不稳定 | 检查电源电压是否稳定 |
    | 系统发热严重 | 改善PCB布局或增加散热片 |
    总结与推荐
    综合评价
    总体而言,Nexperia 74CBTLV3861凭借其出色的性能表现、多样化的封装选择以及强大的技术支持,在同类产品中脱颖而出。无论是用于消费类电子产品还是工业自动化设备,都能发挥出色的作用。
    推荐使用情况
    鉴于其优异的质量和价格平衡点,我们强烈推荐此款芯片作为新一代数字电路设计的理想选择。尤其适合那些对功耗敏感且追求高性能的小型化电子设备制造商。

74CBTLV3861BQ,118参数

参数
传播延迟时间 0.2ns
输出数量 10
高电平输出电流 -
最小工作供电电压 2.3V
输入数量 10
供电类型 单相
低电平输出电流 -
最大工作供电电压 3.6V
电路数量 1
通用封装 HVQFN-24
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

74CBTLV3861BQ,118厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

74CBTLV3861BQ,118数据手册

厂牌 PDF简要描述 下载
NEXPERIA 模拟开关/多路复用器 NEXPERIA 74CBTLV3861BQ,118 74CBTLV3861BQ,118数据手册

74CBTLV3861BQ,118封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.2803 ¥ 2.3456
库存: 18000
起订量: 3000 增量: 1
交货地:
最小起订量为:3000
合计: ¥ 7036.8
