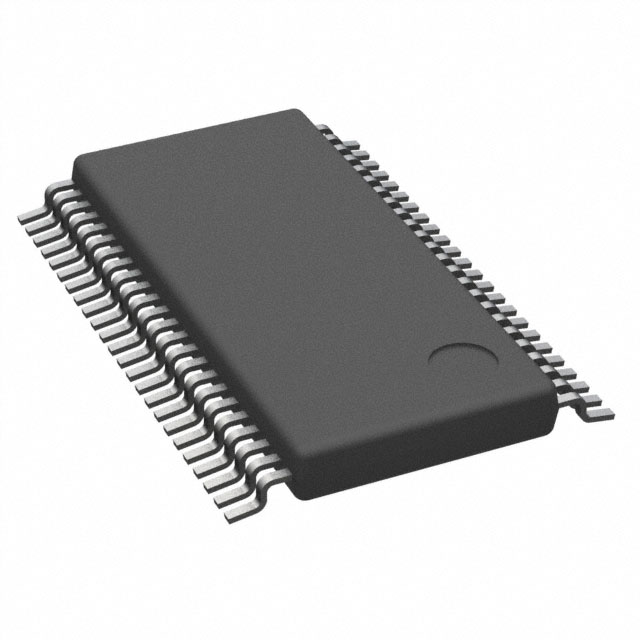

74LVCH16373ADGVJ

产品分类: 锁存器
厂牌: NEXPERIA
产品描述: 2.9ns 三态 2 3.6V 24mA D-Type Transparent Latch LVCH 24mA TSSOP-48 贴片安装
供应商型号: CY-74LVCH16373ADGVJ
供应商: Avnet
标准整包数: 1
NEXPERIA 锁存器 74LVCH16373ADGVJ

74LVCH16373ADGVJ概述


    产品简介


    产品名称: 74LVC16373A 和 74LVCH16373A
    产品类型: 16位D型透明锁存器
    主要功能: 这两款产品是16位D型透明锁存器,具有单独的D型输入(仅74LVCH16373A具备总线保持功能)和三态输出,适用于总线型应用。通过一个锁定使能(LE)输入和一个输出使能(OE)输入控制每个八位组的数据输入和输出状态。
    应用领域: 这类产品广泛应用于各种需要总线接口的应用中,例如计算机、通信设备、工业自动化系统等。

    技术参数


    - 工作电压范围: 1.2 V至3.6 V
    - 输入电压耐受性: 5 V
    - 输出状态: 三态输出(主动低)
    - 电源电流: 最大100 mA
    - 工作温度范围: -40°C至+125°C
    - 输出高电平电压(VOH): 在最大负载下最小为2.0 V
    - 输出低电平电压(VOL): 在最大负载下最大为0.8 V
    - 输入低电平电压(VIL): 在不同电压范围内分别为0.35VCC、0.7VCC、0.8VCC
    - 输入高电平电压(VIH): 在不同电压范围内分别为0.65VCC、2.0VCC
    - 存储温度: -65°C至+150°C
    - 功能延迟时间: 输入到输出的传播延迟在1.0 ns到6.5 ns之间
    - 封装: SSOP48和TSSOP48

    产品特点和优势


    - 宽电压范围: 支持从1.2 V到3.6 V的工作电压范围,适用于多种电源系统。
    - 高速操作: 具有较低的功能延迟时间(1.0 ns到6.5 ns),确保快速响应。
    - 总线保持功能: 仅74LVCH16373A型号提供此功能,有助于减少外部上拉电阻的需求。
    - 抗静电能力: 符合JEDEC标准的静电放电保护,ESD保护等级高,可靠性强。
    - 低功耗: CMOS工艺使得功耗较低,适合电池供电设备。

    应用案例和使用建议


    应用案例:
    - 计算机外围设备,如键盘和鼠标
    - 工业控制系统,如传感器数据采集
    - 通信设备,如数据传输接口
    使用建议:
    - 在进行总线信号传输时,应合理配置输出使能和锁定使能引脚,确保正确传输数据。
    - 考虑总线保持功能时,应优先选择74LVCH16373A型号,以减少外部电路复杂度。
    - 在高频应用场合,应注意延迟时间和噪声干扰对系统稳定性的影响。

    兼容性和支持


    - 兼容性: 这些器件支持与3.3 V和5 V逻辑电路的互连,可以方便地与其他电子组件集成。
    - 支持和服务: 生产商提供详尽的技术文档和客户服务,确保用户能够有效利用这些器件。

    常见问题与解决方案


    - 问题: 如何设置正确的电压?
    - 解决方案: 确保工作电压在1.2 V至3.6 V之间,并根据具体电压设置输入电平。

    - 问题: 如何避免静电损坏?
    - 解决方案: 使用合适的防静电措施,例如使用防静电腕带,确保所有测试设备接地良好。

    总结和推荐


    总体评价: 74LVC16373A和74LVCH16373A这两款16位D型透明锁存器具有宽电压范围、低功耗、高抗干扰能力和良好的可靠性。特别适用于需要三态输出和总线保持功能的场合。
    推荐使用: 强烈推荐对于需要处理3.3 V和5 V混合逻辑信号的应用,尤其是那些需要快速响应和低功耗的应用场合。

74LVCH16373ADGVJ参数

参数
最小工作供电电压 -
独立电路 -
Iq-静态电流 -
高电平输出电流 24mA
电路数量 2
传播延迟时间 2.9ns
逻辑功能 D-Type Transparent Latch
低电平输出电流 24mA
极性 -
输出类型 三态
最大工作供电电压 3.6V
逻辑系列 LVCH
通用封装 TSSOP-48
安装方式 贴片安装
零件状态 在售
包装方式 散装,卷带包装

74LVCH16373ADGVJ厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

74LVCH16373ADGVJ数据手册

厂牌 PDF简要描述 下载
NEXPERIA 锁存器 NEXPERIA 74LVCH16373ADGVJ 74LVCH16373ADGVJ数据手册

74LVCH16373ADGVJ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
300+ $ 0.323 ¥ 2.7796
500+ $ 0.32 ¥ 2.7543
1000+ $ 0.311 ¥ 2.628
5000+ $ 0.311 ¥ 2.628
库存: 18067
起订量: 360 增量: 1
交货地:
最小起订量为:300
合计: ¥ 833.88
直接购买
