74CBTLV3245BQ,115

厂牌: NEXPERIA
产品描述: 安世半导体 CBTL系列 总线开关, 20引脚 DHVQFN封装
供应商型号: A-74CBTLV3245BQ,115
供应商: 云汉优选
标准整包数: 10

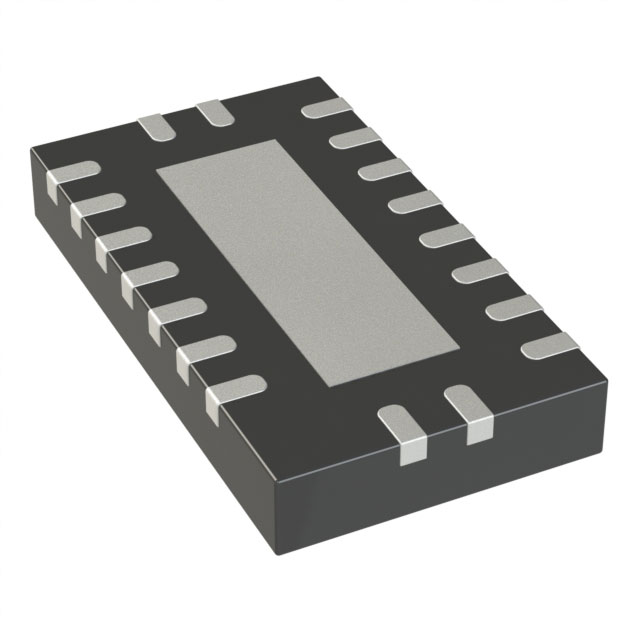

NEXPERIA 模拟开关/多路复用器 74CBTLV3245BQ,115

74CBTLV3245BQ,115概述

    # 74CBTLV3245:8位总线开关及其输出使能功能

    产品简介


    74CBTLV3245是一款具有输出使能(Output Enable)功能的8位总线开关。该芯片能够控制八条数据通道的状态转换,使得多条数据总线之间能够灵活切换。该产品广泛应用于需要高速数据传输和低功耗操作的电路设计中,适用于通信系统、计算机外围设备及消费电子等领域。

    技术参数


    电气特性
    - 供电电压范围:2.3 V 至 3.6 V
    - 高噪声容限
    - ESD保护:
    - 人体模型(HBM):超过2000 V
    - 机器模型(MM):超过200 V
    - 充电设备模型(CDM):超过1000 V
    - 导通电阻(RON):当电流为64 mA时,最小值为4.0 Ω,最大值为7.0 Ω(VCC = 3.0 V至3.6 V)
    - 传播延迟时间(tpd):2.3 V 至 2.7 V 范围内为0.13 ns 至 0.20 ns,3.0 V 至 3.6 V 范围内为0.20 ns 至 0.31 ns
    - 静态输入电流(II):典型值为±1 μA,最大值为±20 μA
    工作条件
    - 温度范围:-40 °C 至 +85 °C 和 -40 °C 至 +125 °C
    - 输入过渡速率(Δt/ΔV):在2.3 V 至 3.6 V 范围内小于200 ns/V
    封装信息
    - TSSOP20:塑料薄型缩小型封装,20引脚,宽度4.4 mm
    - DHVQFN20:塑料双列式兼容热增强型非常薄四方扁平封装,无引脚,尺寸2.5 x 4.5 x 0.85 mm

    产品特点和优势


    74CBTLV3245具有以下显著特点和优势:
    - 高噪声容限和ESD保护机制确保其在恶劣环境下的可靠性。
    - 支持宽电压范围操作,使其在不同电源条件下均可稳定工作。
    - 超低功耗,在保证高速数据传输的同时实现节能。
    - 通过使用IOFF电路提供部分断电模式运行,确保在电源关闭时不会出现反向电流导致损坏。

    应用案例和使用建议


    应用案例
    该芯片广泛应用于各种高性能数字电路设计中,如:
    - 通信接口:实现不同通信标准之间的数据交换。
    - 存储设备:在存储器管理中用于选择不同的存储单元。
    - 计算平台:提高多处理器系统的数据交换效率。
    使用建议
    - 确保在所有数据端口之间配置适当的上拉或下拉电阻以减少信号失真。
    - 在高频应用中,应考虑布局设计对信号完整性的影响。
    - 针对不同的工作环境,建议进行充分的温度测试以验证产品的稳定性。

    兼容性和支持


    - 封装兼容性:TSSOP20 和 DHVQFN20两种封装均提供,方便选择适合的安装方式。
    - 厂商支持:Nexperia公司提供了详尽的技术文档和支持服务,涵盖产品详细说明、设计指南和故障排查方法。

    常见问题与解决方案


    常见问题
    1. 芯片发热问题
    - 解决方案:检查是否在规定的工作温度范围内使用;增加散热措施或调整负载条件。
    2. 信号不稳定
    - 解决方案:确认电源电压稳定;检查布线和PCB设计是否符合要求。
    3. 数据传输错误
    - 解决方案:检查接线和连接器;确保信号完整性和阻抗匹配。

    总结和推荐


    74CBTLV3245作为一款高性能的8位总线开关,具备宽泛的供电范围、高噪声容忍度和ESD保护等优势,非常适合需要高速数据传输和低功耗操作的应用场合。此外,其丰富的封装选项和厂家支持进一步增强了其市场竞争力。综上所述,强烈推荐将此产品纳入相关设计项目中。

74CBTLV3245BQ,115参数

参数
低电平输出电流 -
最大工作供电电压 3.6V
输出数量 8
高电平输出电流 -
传播延迟时间 0.31ns
电路数量 1
输入数量 8
最小工作供电电压 2.3V
供电类型 单相
长*宽*高 4.6mm*2.6mm*950μm
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

74CBTLV3245BQ,115厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

74CBTLV3245BQ,115数据手册

厂牌 PDF简要描述 下载
NEXPERIA 模拟开关/多路复用器 NEXPERIA 74CBTLV3245BQ,115 74CBTLV3245BQ,115数据手册

74CBTLV3245BQ,115封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 4.5811
库存: 21
起订量: 10 增量: 10
交货地:
最小起订量为:10
合计: ¥ 45.81
