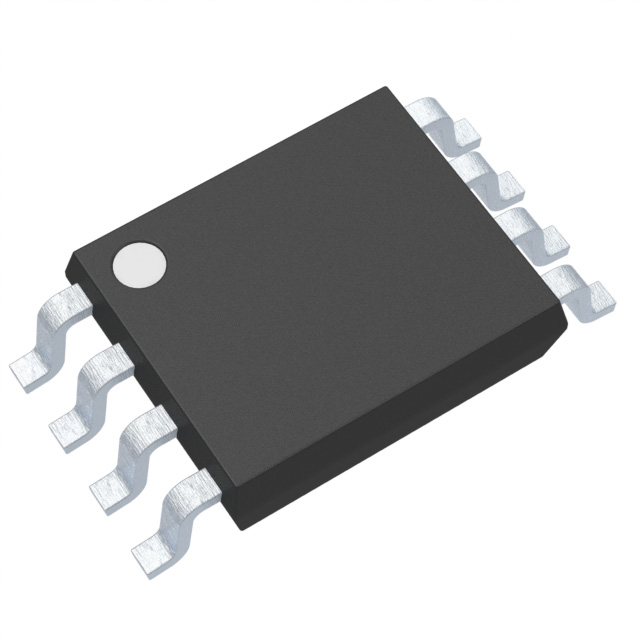

74LVC2G53DC,125

产品分类: 其他接口芯片
厂牌: NEXPERIA
产品描述: Analog Multiplexer Single 2:1 8-Pin VSSOP T/R
供应商型号: AV-S-PHS74LVC2G53DC125
供应商: Avnet
标准整包数: 3000
NEXPERIA 其他接口芯片 74LVC2G53DC,125

74LVC2G53DC,125概述


    产品简介


    74LVC2G53 2通道模拟多路复用器/解复用器
    74LVC2G53 是一款由 NXP(恩智浦半导体)制造的低功耗、低电压、高速度、Si-gate CMOS 设备。该产品适用于需要多路复用和解复用信号的应用场合,广泛应用于通信系统、工业自动化、消费电子产品等领域。

    技术参数


    - 工作电压范围: 1.65 V 至 5.5 V
    - 典型导通电阻:
    - 7.5 Ω(VCC = 2.7 V)
    - 6.5 Ω(VCC = 3.3 V)
    - 6 Ω(VCC = 5 V)
    - 开关电流能力: 32 mA
    - 输入高电平电压(VCC = 4.5 V to 5.5 V): 0.7 VCC
    - 输入低电平电压(VCC = 4.5 V to 5.5 V): 0.3 VCC
    - 总谐波失真(VCC = 1.65 V 至 5.5 V): 0.078%(20 kHz 时)
    - -3 dB 频率响应(VCC = 1.65 V 至 5.5 V): 300 MHz
    - 隔离度(OFF 状态)(VCC = 4.5 V): -40 dB
    - 存储温度范围: -40 °C 至 +125 °C
    - 最大工作电流(VCC = 1.65 V 至 5.5 V): 100 mA

    产品特点和优势


    - 宽泛的工作电压范围: 从 1.65 V 到 5.5 V,适用于多种电源环境。
    - 低导通电阻: 在不同电压下具有极低的导通电阻,有利于提高能效。
    - 高开关电流能力: 最大可达 32 mA,适合驱动较高负载。
    - 高噪声抑制能力: 确保在复杂环境下依然能够稳定运行。
    - ESD 保护: 超过 2000 V 的 HBM ESD 保护等级,确保产品在生产和运输过程中的安全。
    - 多封装选项: 提供多种封装方式,如 TSSOP8、VSSOP8 和 XSON8,适应不同的安装需求。

    应用案例和使用建议


    应用案例:
    - 通信系统: 在各种通信系统中作为信号路由装置,用于处理多路信号的复用与解复用。
    - 工业自动化: 用于自动控制系统中,实现信号的高效传输。
    - 消费电子产品: 在消费电子产品中作为关键部件,用于实现多路信号的切换控制。
    使用建议:
    - 合理选择封装: 根据实际应用场景选择合适的封装,以满足安装空间和成本的要求。
    - 注意电源管理: 使用宽泛的电压范围(1.65 V 至 5.5 V),确保设备能够在不同的电源条件下正常工作。
    - 控制信号上升/下降速率: 为了保持良好的信号质量,建议控制输入信号的上升和下降速率不超过指定范围。

    兼容性和支持


    74LVC2G53 支持 TTL 接口,可以与现有的一些 TTL 系统进行无缝对接。恩智浦提供全面的技术支持和维护服务,确保用户在使用过程中遇到问题时能够得到及时帮助。

    常见问题与解决方案


    1. 问题: 开关导通后存在明显延迟
    - 解决方案: 检查电路设计,确认是否有足够的电源供应,并调整电源管理电路。

    2. 问题: 设备出现异常关闭现象
    - 解决方案: 检查信号线是否存在问题,尝试更换更稳定的电源供电。

    总结和推荐


    74LVC2G53 是一款性能卓越、广泛应用的多路复用器/解复用器。它的宽电压范围、低导通电阻和高开关电流能力使其在多种应用场景中表现出色。同时,多种封装形式和优异的抗干扰能力也大大提升了其市场竞争力。因此,强烈推荐给需要高可靠性、高性能多路复用解决方案的用户。

74LVC2G53DC,125参数

参数
长*宽*高 2.1mm*2.4mm*850μm
通用封装 VSSOP-8
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

74LVC2G53DC,125厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

74LVC2G53DC,125数据手册

厂牌 PDF简要描述 下载
NEXPERIA 其他接口芯片 NEXPERIA 74LVC2G53DC,125 74LVC2G53DC,125数据手册

74LVC2G53DC,125封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.0956 ¥ 0.8464
9000+ $ 0.0948 ¥ 0.8391
库存: 6000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 2539.2
