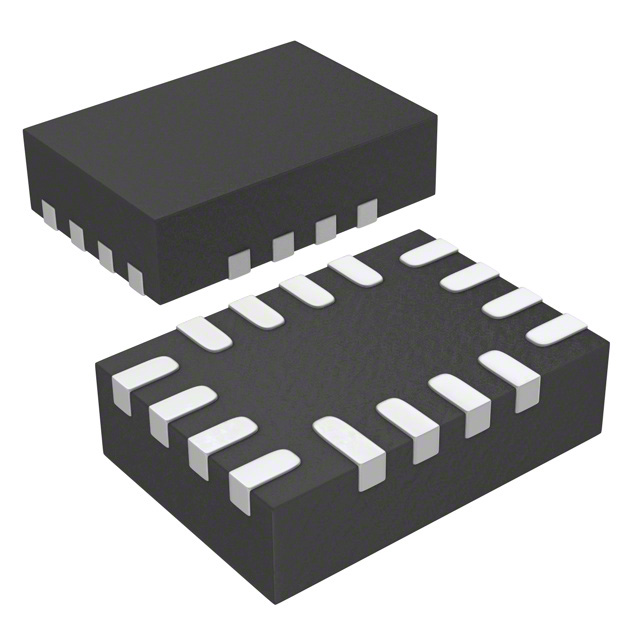

74AVC4T774GUX

产品分类: 电平转换器
厂牌: NEXPERIA
产品描述: Voltage Level 19.2ns 三态,非反相 1 4 800mV 3.6V 380Mbps 双向 800mV~3.6V 800mV~3.6V XQFN-16 贴片安装,黏合安装 2.6mm(长度)*1.8mm(宽度)
供应商型号: 74AVC4T774GUX
供应商: 国内现货
标准整包数: 4000

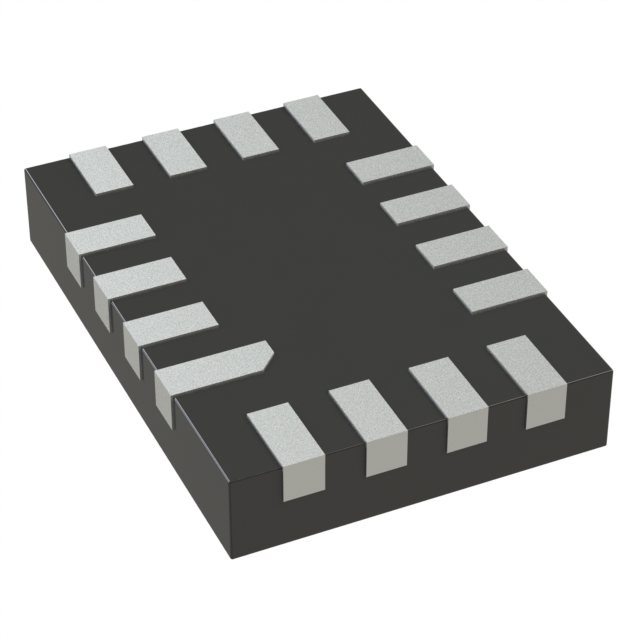

NEXPERIA 电平转换器 74AVC4T774GUX

74AVC4T774GUX概述


    产品简介


    产品名称:74AVC4T774
    产品类型:四位双电源转换收发器(4-bit dual supply translating transceiver)
    主要功能:
    - 实现双向电平转换,允许不同电压节点间的信号传输。
    - 具有方向控制和输出使能功能。
    - 支持双电源供电,兼容多种低电压节点(如0.8 V、1.2 V、1.5 V、1.8 V、2.5 V 和3.3 V)。
    应用领域:
    - 适用于工业控制、通信系统、计算机外设等领域,特别是需要进行电平转换的场合。

    技术参数


    - 双电源电压范围:
    - VCC(A): 0.8 V 至 3.6 V
    - VCC(B): 0.8 V 至 3.6 V

    - 电气标准:
    - 符合JESD8系列标准,适用于不同电压范围的节点转换。

    - 最大数据速率:
    - ≥1.8 V至3.3 V转换:380 Mbit/s
    - ≥1.1 V至3.3 V转换:200 Mbit/s
    - ≥1.1 V至2.5 V转换:200 Mbit/s
    - ≥1.1 V至1.8 V转换:200 Mbit/s
    - ≥1.1 V至1.5 V转换:150 Mbit/s
    - ≥1.1 V至1.2 V转换:100 Mbit/s
    - 输入电压:最高接受3.6 V的输入电压
    - 封装形式:
    - DHVQFN16 (1.80 x 2.60 x 0.50 mm)
    - XQFN16 (2.5 x 3.5 x 0.85 mm)
    - 工作环境温度范围:
    - -40 °C 至 +85 °C 和 -40 °C 至 +125 °C

    产品特点和优势


    - 宽电源电压范围:支持从0.8 V到3.6 V的电源电压,提高了设备的灵活性和适用性。
    - 符合JEDEC标准:确保了设备的可靠性和兼容性。
    - ESD保护:提供超过8000 V的高可靠性静电放电保护。
    - 高数据速率:支持高达380 Mbit/s的数据传输速率,适用于高速数据传输的应用场景。
    - 部分断电模式:具备部分断电功能,可在不影响其他功能的情况下降低功耗。

    应用案例和使用建议


    应用场景:
    - 工业控制系统:实现不同电压节点之间的信号传输。
    - 通信系统:用于电信号的电平转换。
    - 计算机外设:实现多种不同电压等级设备间的信号连接。
    使用建议:
    - 在进行电压转换时,确保VCC(A)和VCC(B)的电压范围一致,以避免损坏设备。
    - 考虑到部分断电模式下的能耗,可以在不频繁使用时启用该模式以节省能源。

    兼容性和支持


    - 兼容性:支持多个标准电压节点,可以方便地与其他不同电压节点的设备进行接口。
    - 厂商支持:Nexperia提供了全面的技术支持和维护服务,以确保用户能够充分利用设备的功能。

    常见问题与解决方案


    - 问题:设备在启动时无法正常工作。
    - 解决方法:检查VCC(A)和VCC(B)的电压是否在规定的范围内,并确认所有连接正确无误。

    - 问题:数据传输速率较低。
    - 解决方法:确认所有输入端和输出端的电压水平符合规定,确保传输路径上没有额外的阻抗。

    - 问题:设备在高温度环境下表现不佳。
    - 解决方法:确保设备工作在规定的温度范围内,超出温度范围可能会影响性能。

    总结和推荐


    总体评价:
    - 74AVC4T774是一款高性能的四通道双电源转换收发器,具有广泛的工作电压范围、高数据速率和良好的ESD保护性能。
    - 该设备符合多项JEDEC标准,可满足各种复杂的应用需求。
    推荐意见:
    - 强烈推荐使用74AVC4T774。该设备不仅在性能上表现出色,在灵活性和可靠性方面也具有明显的优势,特别适合于需要进行电平转换的工业和通信应用领域。

74AVC4T774GUX参数

参数
电压- VCCB 800mV~3.6V
输出信号类型 -
最小工作供电电压 800mV
电路数量 1
输出类型 三态,非反相
数据速率 380Mbps
电压- VCCA 800mV~3.6V
通道类型 双向
传播延迟时间 19.2ns
最大工作供电电压 3.6V
输入信号类型 -
转换器类型 Voltage Level
每个电路的通道数 4
长*宽*高 2.6mm(长度)*1.8mm(宽度)
通用封装 XQFN-16
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

74AVC4T774GUX厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

74AVC4T774GUX数据手册

厂牌 PDF简要描述 下载
NEXPERIA 电平转换器 NEXPERIA 74AVC4T774GUX 74AVC4T774GUX数据手册

74AVC4T774GUX封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ ¥ 3.4836
8000+ ¥ 3.4255
16000+ ¥ 3.3675
32000+ ¥ 3.3094
库存: 4000
起订量: 4000 增量: 4000
交货地:
最小起订量为:4000
合计: ¥ 13934.4
