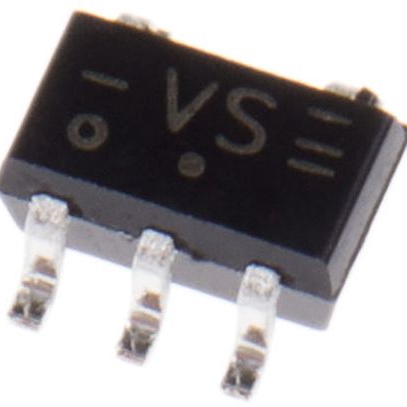

74AHCT1G125GW

厂牌: NEXPERIA
产品描述: Nexperia 缓冲器和线路驱动器, TSSOP封装, 5引脚
供应商型号: 74AHCT1G125GW
供应商: 国内现货
标准整包数: 3000
NEXPERIA 缓冲器/驱动器/收发器 74AHCT1G125GW

74AHCT1G125GW概述


    产品简介


    74AHC1G125 和 74AHCT1G125 是一款单通道总线缓冲器/线路驱动器,具有三态输出功能。这些器件的输入端具有过电压耐受能力,使得它们能够在不同电压环境中作为电平转换器使用。

    技术参数


    - 供电范围:2.0 V 至 5.5 V
    - 输入电压:0 V 至 5.5 V
    - 输出电压:0 V 至 VCC
    - 三态输出:具备高阻态(高阻抗)输出,适用于多路复用应用
    - 噪声抑制能力:具有高噪声抑制能力
    - 功耗:低功耗 CMOS
    - 存储温度范围:-40°C 至 +125°C
    - 传输延迟:具体延迟时间取决于电源电压和负载电容

    产品特点和优势


    - 宽电压范围:可支持2.0V至5.5V的宽电压范围,适应多种应用场景。
    - 过电压保护:输入端能够承受高达5.5V的过电压,增强了系统的稳定性和可靠性。
    - 高噪声抑制能力:提供高噪声抑制能力,确保信号传输的准确性。
    - 对称输出阻抗:保证了输出信号的一致性和稳定性。
    - CMOS低功耗:采用CMOS技术,实现了低功耗设计,延长了电池寿命。
    - 静电放电防护:符合人体模型(HBM)、机器模型(MM)和充电设备模型(CDM)的静电放电标准,具备良好的抗干扰能力。
    - 多种封装选项:提供不同的封装形式(如TSSOP5、SC-74A、XSON6),方便集成到不同的电路板设计中。

    应用案例和使用建议


    应用案例:
    - 工业自动化系统:用于传感器数据的缓冲和传输。
    - 通信设备:作为信号传输的中间环节,提高信号质量和传输距离。
    - 消费电子:如家用电器中的控制单元,增强设备的稳定性和可靠性。
    使用建议:
    - 在使用过程中,要根据实际应用场景选择合适的供电电压范围和封装形式,以保证器件的最佳性能。
    - 为防止信号干扰,在布线时要注意尽量减少信号线长度,并使用屏蔽线来增强抗干扰能力。
    - 对于需要高精度传输的应用,可以考虑增加外部滤波电路,进一步提升信号质量。

    兼容性和支持


    - 兼容性:74AHC1G125 和 74AHCT1G125 可与多种标准逻辑系列(如TTL和CMOS)互操作,具有良好的兼容性。
    - 技术支持:Nexperia公司提供详尽的技术文档和支持服务,包括数据手册、应用指南和技术支持热线,帮助用户更好地理解和使用该器件。

    常见问题与解决方案


    - 问题1:无法正常启用器件
    - 解决方案:检查OE(输出使能)引脚状态,确保其处于正确的电平状态。
    - 问题2:输出信号不稳定
    - 解决方案:检查输入信号的频率和幅度,确保其在规定的范围内;同时检查接地和电源连接是否稳定。
    - 问题3:静态电流过高
    - 解决方案:检查供电电压是否在允许范围内,确认是否存在短路或其他异常情况。

    总结和推荐


    总结:
    74AHC1G125 和 74AHCT1G125 是一款具有高性能和广泛适用性的总线缓冲器/线路驱动器,适合应用于多种场合。其宽泛的电压范围、优秀的噪声抑制能力和强大的静电放电防护使其在市场上具有较高的竞争力。
    推荐:
    鉴于其出色的功能和广泛的适用性,强烈推荐在需要高性能缓冲和驱动功能的项目中使用此款器件。对于要求低功耗和高可靠性的应用场合,这款器件是理想的选择。

74AHCT1G125GW参数

参数
高电平输出电流 -8mA
最小工作供电电压 4.5V
最大工作供电电压 5.5V
元件数量 1
输入类型 TTL
输入数量 1
Iq-静态电流 1μA
每元件位数 -
输出数量 1
低电平输出电流 8mA
输出类型 三态
极性 非反相
逻辑功能 Buffer,Line Driver
长*宽*高 2.25mm*1.35mm*1mm
通用封装 TSSOP
安装方式 贴片安装

74AHCT1G125GW厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

74AHCT1G125GW数据手册

厂牌 PDF简要描述 下载
NEXPERIA 缓冲器/驱动器/收发器 NEXPERIA 74AHCT1G125GW 74AHCT1G125GW数据手册

74AHCT1G125GW封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 0.357
6000+ ¥ 0.345
12000+ ¥ 0.339
24000+ ¥ 0.336
库存: 9000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 1071
