74HCT4067D,118

产品分类: 其他接口芯片
厂牌: NEXPERIA
产品描述: Analog Multiplexer Single 16:1 24-Pin SO T/R
供应商型号: 74HCT4067D,118
供应商: 国内现货
标准整包数: 1000

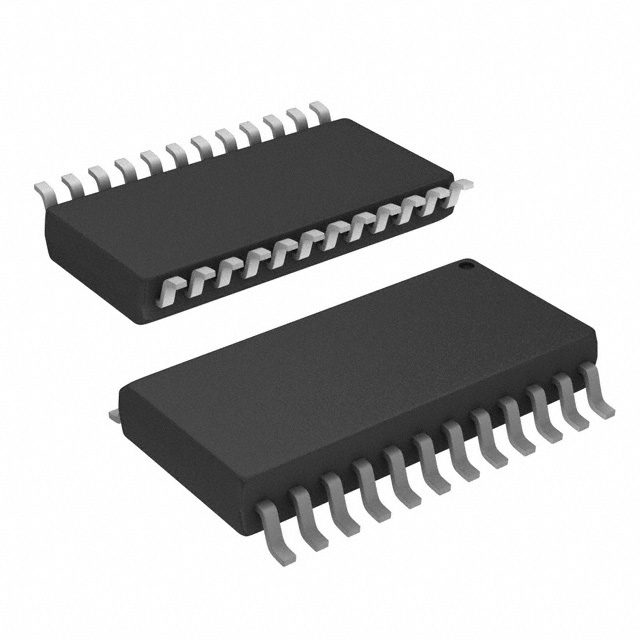

NEXPERIA 其他接口芯片 74HCT4067D,118

74HCT4067D,118概述

    Nexperia 74HC4067; 74HCT4067: 16-Channel Analog Multiplexer/Demultiplexer

    1. 产品简介


    74HC4067 和 74HCT4067 是单极多通道模拟开关(Single-Pole 16-Throw, SP16T),适用于模拟和数字的 16:1 多路复用器/解复用器应用。它们具有四个数字选择输入(S0, S1, S2 和 S3)、十六个独立的输入/输出(Yn)、一个公共输入/输出(Z)和一个数字使能输入(E)。当 E 输入为高电平时,这些开关将被关闭。该器件还包含钳位二极管,从而可以使用电流限制电阻器来接口超过 VCC 的电压。

    2. 技术参数


    - 供电电压范围:2.0 V 至 10.0 V
    - 输入电平:
    - 74HC4067:CMOS 级
    - 74HCT4067:TTL 级
    - 低功耗 CMOS 设计
    - 高噪声抑制能力
    - 导通电阻:
    - 在 VCC = 4.5 V 时:典型值 80 Ω
    - 在 VCC = 6.0 V 时:典型值 70 Ω
    - 在 VCC = 9.0 V 时:典型值 60 Ω
    - 符合 JESD 标准:
    - JESD8C(2.7 V 至 3.6 V)
    - JESD7A(2.0 V 至 6.0 V)
    - 闩锁性能:超过每级 100 mA
    - 静电放电保护:
    - 人体模型(HBM):超过 2000 V
    - 机器模型(MM):超过 200 V
    - 接触放电模型(CDM):超过 1000 V
    - 温度范围:-40 °C 至 +125 °C
    - '断开前连接' 建议:典型值存在

    3. 产品特点和优势


    - 宽泛的工作电压范围,适合多种应用场景。
    - 高噪声抑制能力,增强系统可靠性。
    - 低导通电阻,确保信号传输质量。
    - 良好的静电放电保护,提高使用寿命。
    - 多种封装选项,满足不同设计需求。
    - 温度适应性强,适用于各种恶劣环境。

    4. 应用案例和使用建议


    应用领域:模拟多路复用和解复用、数字多路复用和解复用、信号开关等。
    使用建议:
    - 模拟多路复用器应用:利用低导通电阻特性实现高效信号切换。
    - 数字多路复用器应用:结合其高噪声抑制能力和低功耗特性,适合电池驱动的应用场合。
    - 信号开关:通过选择合适的输入端口实现信号路径控制,特别是在需要低功耗和小体积的设计中。

    5. 兼容性和支持


    - 与其他电子元器件兼容:可以轻松集成到现有电路中,无需额外的匹配元件。
    - 厂商支持:提供详细的技术文档和支持服务,帮助用户解决使用过程中可能遇到的问题。

    6. 常见问题与解决方案


    - 问题一:如何选择正确的输入电压?
    - 解决方案:根据所选型号(74HC4067 或 74HCT4067)参考相应的输入电压范围。

    - 问题二:如何处理静电放电保护?
    - 解决方案:按照数据手册中的建议进行接地处理,确保在安装和操作过程中不产生静电放电。

    - 问题三:导通电阻的变化对应用有何影响?
    - 解决方案:在设计时考虑电阻变化的影响,通过选择合适的供电电压来最小化电阻变化带来的负面影响。

    7. 总结和推荐


    74HC4067 和 74HCT4067 具有广泛的适用性、高可靠性和易于集成的特点。这些器件非常适合应用于模拟和数字多路复用及信号开关场合。对于那些需要高性能、高可靠性的电路设计来说,这两种产品是理想的选择。我们强烈推荐在相关应用中采用这些器件。

74HCT4067D,118参数

参数
长*宽*高 15.6mm*7.6mm*2.45mm
通用封装 SO-24
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 散装,卷带包装

74HCT4067D,118厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

74HCT4067D,118数据手册

厂牌 PDF简要描述 下载
NEXPERIA 其他接口芯片 NEXPERIA 74HCT4067D,118 74HCT4067D,118数据手册

74HCT4067D,118封装设计

查看详情并下载
Symbol
Footprint
3D Model
