首页  >  产品百科  >  HEF4016BT,652

HEF4016BT,652

产品分类: 其他接口芯片
厂牌: NEXPERIA
产品描述: Analog Switch Quad SPST 14-Pin SO Bulk
供应商型号: CY-HEF4016BT,652
供应商: Avnet
标准整包数: 1

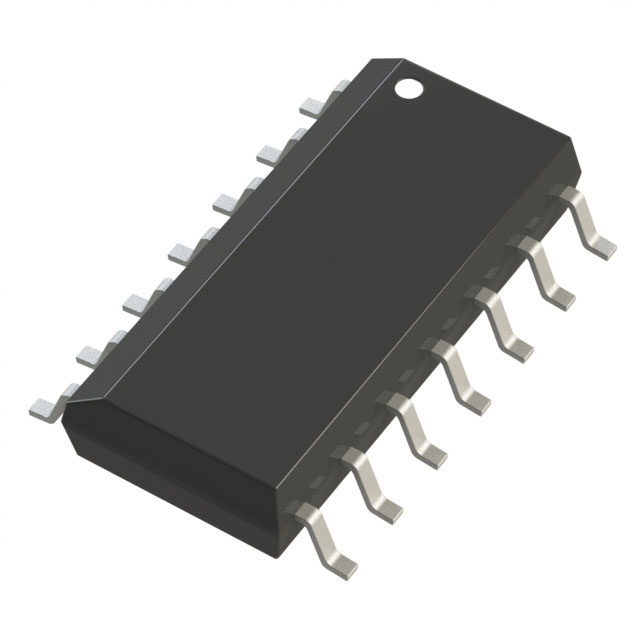

NEXPERIA 其他接口芯片 HEF4016BT,652

HEF4016BT,652概述

    Nexperia HEF4016B Quad Single-Pole Single-Throw Analog Switch: A Comprehensive Overview

    1. 产品简介


    Nexperia HEF4016B是一款四通道单极单掷模拟开关,集成了四个独立的模拟开关功能。每个开关拥有两个输入输出端(nY和nZ)以及一个活动高电平使能输入(nE)。当nE为低电平时,模拟开关处于关闭状态。这种配置使得HEF4016B非常适合于需要灵活信号切换和隔离的应用场景。

    2. 技术参数


    HEF4016B的主要技术参数如下:
    - 工作电压范围:5V、10V、15V
    - 工作温度范围:-40°C 至 +85°C
    - 功耗限制:最高总功耗为500 mW(SO14封装)
    - 开关特性:
    - 通态电阻(RON):典型值在5V下为8000Ω,10V下为230Ω,15V下为115Ω
    - 高到低传播延迟(tPHL):5V下25ns,10V下10ns,15V下5ns
    - 低到高传播延迟(tPLH):5V下20ns,10V下10ns,15V下5ns

    3. 产品特点和优势


    - 全静态操作:确保系统稳定可靠,无需额外时钟信号。
    - 标准化对称输出特性:保证信号传输质量。
    - 静电保护:防止因静电损坏而导致的产品失效。
    - 广泛的工作温度范围:确保在极端环境下也能正常工作。
    - 兼容JEDEC标准JESD 13-B:符合行业标准,易于集成到现有系统中。

    4. 应用案例和使用建议


    HEF4016B在多种场合下均有广泛应用,例如:
    - 模拟多路复用器和解复用器:用于信号的高效路由和分配。
    - 数字多路复用器和解复用器:处理高速数据传输。
    - 信号门控:用于信号的开启和关闭控制。
    使用建议:
    - 在选择电源电压时,确保在推荐范围内(3V至15V),以避免过高的功耗。
    - 在接线时应注意信号接地,确保nY和nZ之间的电压差不超过0.4V,避免反向电流流动。

    5. 兼容性和支持


    HEF4016B采用SO14塑料小外形封装,支持通过标准引脚进行插件安装。厂商提供全面的技术支持,包括详尽的数据手册和技术文档,以帮助用户快速上手并进行设计。

    6. 常见问题与解决方案


    - Q: HEF4016B的最大工作频率是多少?
    - A: 最大频率受供电电压影响,在15V下可达90MHz(-3dB频率响应)。
    - Q: 如何测试HEF4016B的隔离度(OFF-state隔离度)?
    - A: 使用标准测试电路,连接适当的负载电阻(RL = 1 kΩ)和电容(CL = 5 pF),测量时钟频率直到dB表读数为-3dB。

    7. 总结和推荐


    HEF4016B以其出色的性能和广泛的适用性成为模拟和数字信号处理的理想选择。它不仅提供了稳定可靠的信号切换功能,还具有出色的抗干扰能力和广泛的温度适应性。对于追求高性能和稳定性要求较高的应用来说,HEF4016B是不可多得的选择。因此,我们强烈推荐HEF4016B作为系统设计的核心元件之一。

HEF4016BT,652参数

参数
8.75mm(Max)
4mm(Max)
1.45mm(Max)
通用封装 SO-14
安装方式 贴片安装
零件状态 停产
包装方式 散装,管装

HEF4016BT,652厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

HEF4016BT,652数据手册

厂牌 PDF简要描述 下载
NEXPERIA 其他接口芯片 NEXPERIA HEF4016BT,652 HEF4016BT,652数据手册

HEF4016BT,652封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.1463 ¥ 1.2591
1000+ $ 0.1422 ¥ 1.2013
5000+ $ 0.1422 ¥ 1.2013
库存: 25220
起订量: 795 增量: 1
交货地:
最小起订量为:500
合计: ¥ 629.55
直接购买
加入购物车
