PESD12VV1BL315

产品分类:
厂牌: NEXPERIA
产品描述:
供应商型号: ET-2191757
供应商: 海外现货
标准整包数: 5
NEXPERIA  PESD12VV1BL315

PESD12VV1BL315概述

    Nexperia PESD12VV1BL:非常低电容双向ESD保护二极管

    产品简介


    Nexperia的PESD12VV1BL是一种非常低电容的双向静电放电(ESD)保护二极管。它主要用于保护单个信号线免受ESD和其他瞬态损坏。此款二极管采用无引脚超小型DFN1006-2(SOD882)表面贴装塑料封装。主要功能在于提供高效ESD防护,应用范围广泛,涵盖计算机及其外设、音频视频设备、移动电话及配件、便携式电子产品以及通信系统等。

    技术参数


    以下是根据技术手册提取的关键技术参数:
    - 反向击穿电压(VBR):14.6V至16.8V(在25°C时)
    - 峰值脉冲功率(PPPM):290W
    - 额定峰值脉冲电流(IPPM):7.8A(8/20μs)
    - 反向漏电流(IRM):<1nA
    - 电容(Cd):17pF(在1MHz频率下测量)

    产品特点和优势


    PESD12VV1BL的优势显著,主要包括:
    - 非常低的电容:仅17pF,适合高频率应用。
    - 高可靠性:具备AEC-Q101认证,适用于汽车电子应用。
    - 强大的ESD防护能力:最高可达30kV,符合IEC 61000-4-2标准。
    - 超低泄漏电流:IR<1nA,确保更高的可靠性。
    - 出色的动态电阻(Rdyn):在大电流冲击下表现出色。

    应用案例和使用建议


    根据手册描述,这款ESD保护二极管适用于多种电路设计中。例如,在电脑和移动设备中用于保护USB端口或耳机接口免受静电冲击。为了充分发挥其性能,建议在设计时尽量遵循如下指南:
    - 尽可能将器件放置在输入终端或连接器附近。
    - 减小器件到被保护线路之间的路径长度。
    - 避免平行运行被保护导体和未被保护导体。

    兼容性和支持


    PESD12VV1BL支持广泛的电子系统集成,能够与多种设备和组件兼容。此外,制造商提供了详细的技术文档和支持,有助于快速解决问题和进行优化。

    常见问题与解决方案


    - 问题:如何确认PESD12VV1BL已正确安装?
    - 解决方案:检查焊接质量,确保焊点平滑且无虚焊。同时可以借助数字万用表测量反向电压以验证其完整性。

    - 问题:器件的最大工作温度范围是多少?
    - 解决方案:PESD12VV1BL的工作温度范围为-55°C至+150°C。

    总结和推荐


    综上所述,Nexperia PESD12VV1BL是一款非常适合于各种电子设备ESD防护的应用产品。它不仅拥有出色的性能指标,而且适用于汽车电子等高端领域。因此,无论是对于专业电子工程师还是个人爱好者来说,都是一个理想的选择。我们强烈推荐将其作为项目中的首选ESD防护元件。如果需要进一步的信息或技术支持,请联系当地销售代表或访问Nexperia官方网站。

PESD12VV1BL315参数

参数
包装方式 散装

PESD12VV1BL315厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

PESD12VV1BL315数据手册

厂牌 PDF简要描述 下载
NEXPERIA NEXPERIA PESD12VV1BL315 PESD12VV1BL315数据手册

PESD12VV1BL315封装设计

查看详情并下载
Symbol
Footprint

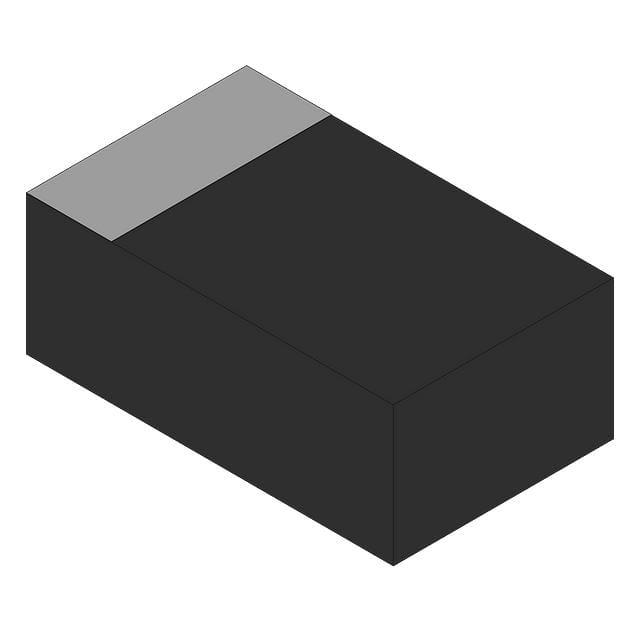

3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 0.4006 ¥ 3.3654
100+ $ 0.2185 ¥ 1.8351
500+ $ 0.1344 ¥ 1.129
1000+ $ 0.103 ¥ 0.8648
2000+ $ 0.088 ¥ 0.7392
5000+ $ 0.0791 ¥ 0.6646
库存: 8395
起订量: 15 增量: 0
交货地:
最小起订量为:5
合计: ¥ 16.82
