PMBT3904,215

产品分类: 三极管(BJT)
厂牌: NEXPERIA
产品描述: Nexperia NPN晶体管, SOT-23 (TO-236AB)封装, 贴片安装, 最大直流集电极电流200 mA, 最大集电极-发射电压40 V
供应商型号: 14M-PMBT3904,215
供应商: 云汉优选
标准整包数: 1

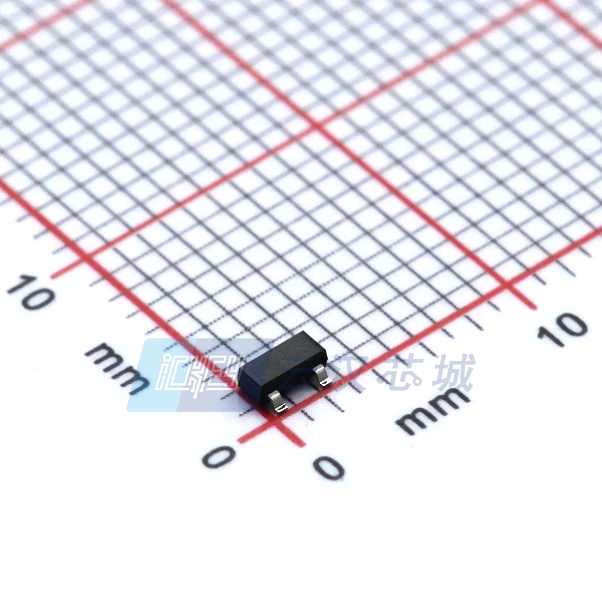

NEXPERIA 三极管(BJT) PMBT3904,215

PMBT3904,215概述


    产品简介


    产品名称:PMBT3904 NPN开关晶体管
    产品类型:NPN开关晶体管,适用于一般开关和放大应用。
    主要功能:作为一款低功耗、高可靠性的晶体管,PMBT3904主要用于电子电路中的开关控制和信号放大。它能够提供稳定的电流和电压控制,确保在各种复杂的应用环境中正常运行。
    应用领域:广泛应用于汽车、工业、计算机、消费电子和可穿戴设备等领域。具体应用包括但不限于电源管理、信号处理、电机驱动和传感器接口。

    技术参数


    - 集电极-发射极电压 (VCEO):40V
    - 集电极电流 (IC):200mA(直流)
    - 存储温度 (Tstg):-65°C 至 +150°C
    - 工作温度 (Tamb):-65°C 至 +150°C
    - 热阻 (Rth(j-a)):500 K/W
    - 开关时间 (td):≤35ns
    - 噪声系数 (F):≤5dB

    产品特点和优势


    高可靠性:PMBT3904 在极端温度环境下仍能保持稳定性能,适应多种严苛的应用条件。
    快速响应:具有非常短的开关时间(如 td ≤ 35ns),适用于高频信号的处理和控制。
    低功耗:在典型操作条件下,总功耗限制为 250mW,适合于低功耗应用。
    宽温度范围:能够在 -65°C 到 +150°C 的温度范围内正常工作,适应性强。
    多功能兼容性:能够胜任多种应用,如电源管理、信号处理和电机驱动等,应用范围广泛。

    应用案例和使用建议


    应用案例:在典型的开关电路中,PMBT3904 可用于控制电源通断,例如在电源管理模块中,通过将它集成到电路板上,可以实现高效且可靠的电源控制。
    使用建议:
    - 确保 PCB 设计时散热良好,以避免过高的温度影响器件寿命。
    - 使用合适的外部电阻和电容配置来优化电路的开关速度和稳定性。
    - 注意电路的布局,尽量减少寄生效应的影响,特别是对于高频信号路径。

    兼容性和支持


    PMBT3904 采用了标准的 SOT23 封装,便于与大多数 PCB 进行焊接,且易于更换和升级。此外,该产品与同类产品相比,具备出色的性价比,适用于广泛的终端设备和系统集成项目。
    支持信息:Nexperia 提供全方位的技术支持,包括设计指南、应用笔记、常见问题解答及客户支持热线,客户可通过官方网站或销售办公室获取帮助。

    常见问题与解决方案


    - Q: 集电极-发射极电压 (VCEO) 是否过高?
    - A: 请检查电路的设计,确保其符合 VCEO 的规定。如需提高电压等级,请考虑使用其他型号的晶体管。

    - Q: 开关时间 (td) 过长?
    - A: 检查外部电路的阻抗匹配和电源供应情况。适当调整外部电阻和电容值,以优化开关时间。

    总结和推荐


    总结:PMBT3904 NPN开关晶体管是一款高性能、可靠性和性价比兼备的产品。它的高稳定性、快速响应能力和宽温范围使其适用于多种应用领域。无论是在汽车电子还是工业控制领域,该产品均表现出色。
    推荐:强烈推荐给需要高性能、低成本解决方案的工程师和技术团队。考虑到其广泛的适用性和良好的市场表现,PMBT3904 是值得信赖的选择。

PMBT3904,215参数

参数
最大集电极发射极饱和电压 300mV@ 5mA,50mA
配置 独立式
晶体管类型 NPN
集电极电流 200mA
集电极截止电流 50nA
VCEO-集电极-发射极最大电压 40V
不同 Ib,Ic 时的 Vce 最大饱和值 300mV@ 5mA,50mA
VCBO-最大集电极基极电压 60V
最大功率耗散 250mW
VEBO-最大发射极基极电压 6V
3mm(Max)
1.4mm(Max)
1.1mm(Max)
通用封装 TO-236AB
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

PMBT3904,215厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

PMBT3904,215数据手册

厂牌 PDF简要描述 下载
NEXPERIA 三极管(BJT) NEXPERIA PMBT3904,215 PMBT3904,215数据手册

PMBT3904,215封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.0453
10+ ¥ 0.0446
30+ ¥ 0.0352
100+ ¥ 0.0297
300+ ¥ 0.0272
3000+ ¥ 0.0252
库存: 1061
起订量: 1 增量: 3000
交货地:
最小起订量为:1
合计: ¥ 0.04
