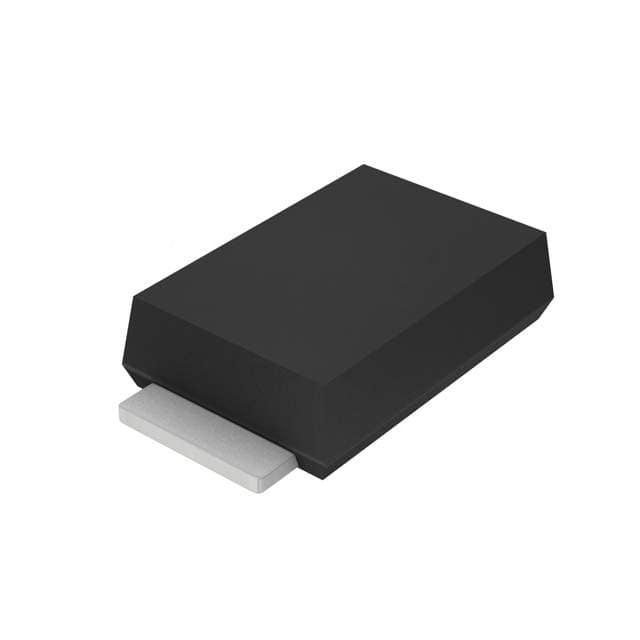

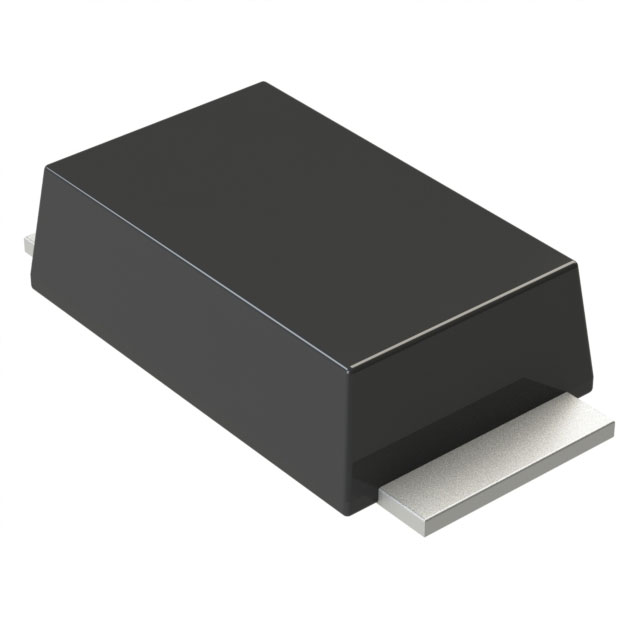

PTVS3V3P1UTP,115

产品分类: TVS二极管/ESD抑制器
厂牌: NEXPERIA
产品描述: Nexperia 单向TVS二极管, 最大钳位电压 8V, 贴片安装, SOD-128封装, 最小击穿电压 5.2V
供应商型号: AV-S-PTVS3V3P1UTP,115
供应商: Avnet
标准整包数: 3000
NEXPERIA TVS二极管/ESD抑制器 PTVS3V3P1UTP,115

PTVS3V3P1UTP,115概述


    产品简介


    基本介绍
    Nexperia的PTVSxP1UTP系列是一种额定峰值脉冲功率为600W的单向瞬态电压抑制器(TVS),采用小型且扁平的SOD128表面贴装器件(SMD)塑料封装。该产品专为高温应用中的瞬态过压保护设计。
    主要功能
    - 额定峰值脉冲功率高达600W,适用于高能瞬态电压的吸收。
    - 支持反向关断电压范围从3.3V到64V。
    - 具有非常低的反向电流(IR<0.001 μA)。
    - 小巧紧凑的设计,适合表面贴装。
    - 符合AEC-Q101标准,适用于汽车应用。
    应用领域
    - 电源保护
    - 汽车应用
    - 工业应用
    - 电源管理
    - 高温应用

    技术参数


    额定值
    - 额定峰值脉冲功率:600W
    - 反向关断电压范围:3.3V至64V
    - 反向电流:小于等于0.001 μA
    - 额定峰值脉冲电流:依据具体型号而定,见表9和表10
    - 非重复性峰值正向电流:100A
    - 结温范围:-55°C至+185°C
    - 存储温度范围:-65°C至+185°C
    - 热阻(结到环境):在自由空气中为200K/W,带焊盘铜板为120K/W,陶瓷PCB上为60K/W
    - 热阻(结到焊点):12K/W
    特性参数
    - 反向关断电压、击穿电压、反向漏电流、钳位电压、温度系数等特性参数详见表9和表10

    产品特点和优势


    PTVSxP1UTP系列TVS二极管具有以下几个显著特点和优势:
    - 高热稳定性:能够在高达185°C的结温下保持稳定的性能。
    - 小巧轻薄:SOD128封装尺寸仅1mm高,适合空间受限的应用。
    - 高可靠性:符合AEC-Q101标准,确保汽车级可靠性。
    - 快速响应:能够在微秒级时间内响应瞬态电压变化。
    - 低反向泄漏电流:保证静态功耗低,延长电池寿命。
    - 高电容稳定性:在不同电压下的电容变化小,有助于保持信号完整性。

    应用案例和使用建议


    应用案例
    - 电源保护:用于保护电源免受瞬态电压冲击,特别是在工业和汽车应用中。
    - 高温度应用:适用于工业控制系统的温度传感器和通信模块,保障在极端温度条件下的稳定运行。
    使用建议
    - 在使用PTVSxP1UTP系列TVS二极管时,确保电路设计中留有足够的散热路径,以维持结温在安全范围内。
    - 设计电源保护电路时,根据负载和电压选择合适的反向关断电压(VRWM),以提供适当的过压保护。
    - 为了保证焊接质量,在使用再流焊工艺时务必遵循图7所示的焊盘布局,确保元件能够可靠固定。

    兼容性和支持


    PTVSxP1UTP系列TVS二极管适用于多种电子设备,尤其是需要高可靠性和高稳定性的场合。此外,该产品已通过AEC-Q101认证,适用于汽车电子领域。制造商提供了详尽的技术支持文档和售后保障服务,可联系销售办公室获取更多信息。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 额定峰值脉冲电流不满足需求 | 检查具体型号,根据击穿电压(VBR)选择合适的二极管型号 |
    | 高温环境下性能不稳定 | 确保良好的散热措施,如增加散热片或优化PCB布局 |

    总结和推荐


    总体而言,PTVSxP1UTP系列TVS二极管以其卓越的性能、高可靠性及广泛的应用范围成为市场上的佼佼者。特别适合于要求高稳定性和高可靠性的应用场合,如工业控制、汽车电子等领域。我们强烈推荐使用该产品,尤其是在那些需要承受高能量瞬态电压的场景下。

PTVS3V3P1UTP,115参数

参数
极性 单向
工作电压 -
箝位电压 8V
击穿电压 5.2V
峰值脉冲电流 75A
峰值脉冲功率 600W
长*宽*高 1.1mm(高度)
通用封装 SOD-128
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 散装,卷带包装

PTVS3V3P1UTP,115厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

PTVS3V3P1UTP,115数据手册
