PESD4USB3B-TTSX

产品分类: TVS二极管/ESD抑制器
厂牌: NEXPERIA
产品描述: Nexperia 双向ESD保护二极管, 最大钳位电压 5.5V, 贴片安装, DFN2510D封装, 最小击穿电压 6V
供应商型号: 3773281
供应商: 海外现货
标准整包数: 5
NEXPERIA TVS二极管/ESD抑制器 PESD4USB3B-TTSX

PESD4USB3B-TTSX概述

    Nexperia PESD4USB3B-TTS:高性能ESD保护器件

    1. 产品简介

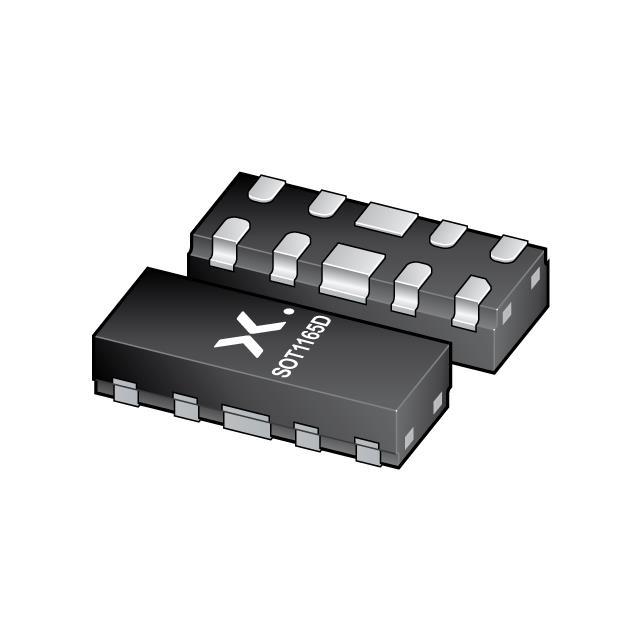

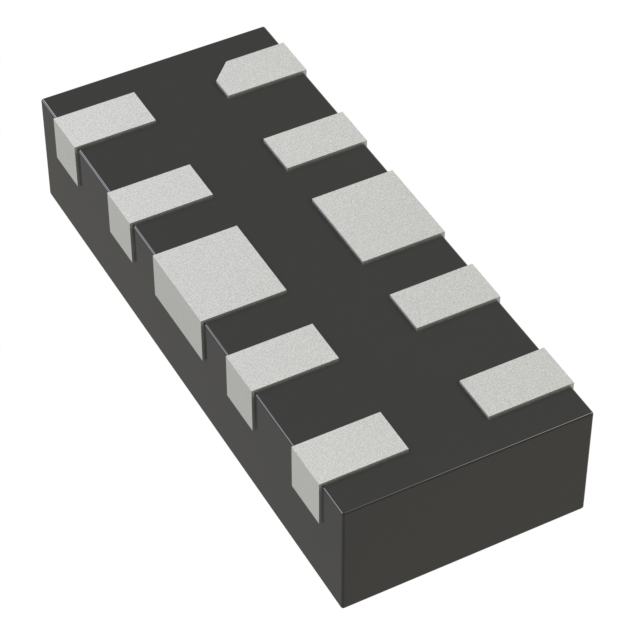

    Nexperia PESD4USB3B-TTS 是一款专为高传输速率接口设计的双向ESD(静电放电)保护装置。它能够保护多种高速数据线,如SuperSpeed USB 3.2(10 Gbps)、HDMI、DisplayPort、外部串行高级技术附件(eSATA)、低压差分信号(LVDS)以及千兆多媒体串行链路(GMSL)收发器/解码器(SerDes)。这款器件封装于小型无引脚DFN2510D-10(SOT1165D)塑料壳体内,具有侧面可湿焊盘(SWF),便于自动光学检测(AOI)。

    2. 技术参数


    - 反向阻断电压(VRWM): 高达3.3V
    - 峰值脉冲电流(IPPM): 额定值为7A
    - 接触放电保护水平: 遵循IEC 61000-4-2标准,最高可达±15 kV
    - 存储温度范围: -65°C至150°C
    - 通道电容: 每通道仅0.3pF
    - 动态电阻: 0.5Ω
    - 击穿电压(VBR): 高达9V
    - 钳位电压(VCL): 典型值5.5V
    - 反向漏电流(IRM): 每通道小于100nA
    - 信号引脚间距: 0.5mm

    3. 产品特点和优势


    - 系统级ESD保护: 适用于USB 2.0、SuperSpeed USB 3.2(10 Gbps)、HDMI、DisplayPort、eSATA和LVDS。
    - 超低通道电容: 每通道仅为0.3pF,保证信号完整性。
    - 卓越的系统保护能力: 具备极深的突变行为结合低至0.5Ω的动态电阻,有效降低瞬态电压对后端系统的损害。
    - 高达±15 kV的ESD防护等级: 满足ISO10605和IEC 61000-4-2标准要求。
    - 设计友好的“通过式”信号路由: 易于集成到各种系统中。
    - 通过AEC-Q101认证: 确保在汽车领域的适用性。

    4. 应用案例和使用建议


    - 娱乐信息系统: 可用于USB 2.0、SuperSpeed USB 3.2(10 Gbps)、HDMI 2.0和HDBaseT等应用。
    - 汽车音频/视频监控系统、显示器和摄像头: PESD4USB3B-TTS能为汽车内部复杂的信号线路提供必要的保护。
    - SerDes: GMSL、FPD-Link、LVDS: 在这些高速数据通信应用中发挥关键作用。
    在设计PCB时,需特别注意阻抗匹配和信号耦合。避免将信号线连接到无限电流源,如电池。此外,在信号线上不可连接无限直流电流源,以防ESD保护器件处于击穿状态。

    5. 兼容性和支持


    - 兼容性: 支持多种高速数据总线,如HDMI、DisplayPort、eSATA和LVDS数据线。
    - 厂商支持: Nexperia提供详尽的技术文档和支持服务,确保用户能够顺利集成并使用该产品。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | ESD保护器件频繁失效 | 确认信号线正确接地,避免未预期的电流流入。 |
    | 设备在高温环境下工作异常 | 请确保设备的工作温度在-55°C到150°C之间,必要时增加散热措施。 |
    | 动态电阻测量结果不理想 | 检查测试电路和设备设置,确保按照ANSI/EIA标准操作。 |

    7. 总结和推荐


    PESD4USB3B-TTS作为一款高性能的ESD保护器件,具备优秀的系统保护能力和低电容特性,适用于多种高速数据线的应用。其独特的设计使其成为汽车电子和消费电子产品中的理想选择。经过全面测试和验证,此款器件具有良好的稳定性和可靠性,值得高度推荐使用。

PESD4USB3B-TTSX参数

参数
峰值脉冲电流 7A
峰值脉冲功率 -
极性 -
工作电压 3.3V
箝位电压 5.5V
击穿电压 6V
10-WFDFN
通用封装 WFDFN-10
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装
