PESD5V0U1BLD,315

产品分类: TVS二极管/ESD抑制器
厂牌: NEXPERIA
产品描述: 5V 双向 5.5V XDFN-2 贴片安装
供应商型号: PESD5V0U1BLD,315
供应商: 国内现货
标准整包数: 5

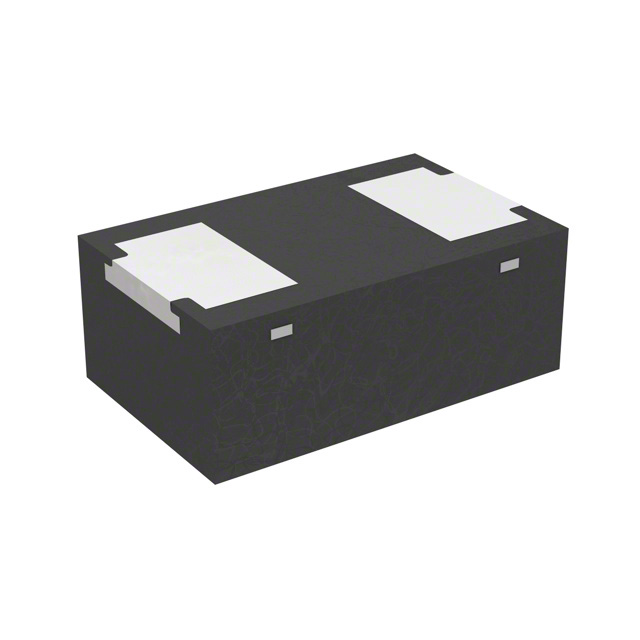

NEXPERIA TVS二极管/ESD抑制器 PESD5V0U1BLD,315

PESD5V0U1BLD,315概述

    Nexperia PESD5V0U1BLD:超低电容双向ESD保护二极管

    产品简介


    Nexperia PESD5V0U1BLD是一款超低电容双向静电放电(ESD)保护二极管,专为保护一条信号线免受静电放电和其他瞬态现象引起的损坏而设计。这款二极管采用无引脚超小型表面贴装器件(SMD)塑料封装,具有可见及可焊侧边垫片。

    技术参数


    - 电气特性:
    - 反向击穿电压:VBR = 5.5V 至 7V(IR = 5mA)
    - 反向泄漏电流:IRM ≤ 100nA(VRWM = 5V)
    - 反向耐压:VRWM ≤ 5V
    - 二极管电容:Cd = 2.9pF 至 3.5pF(f = 1MHz;VR = 0V)

    - 工作条件:
    - 环境温度:Tamb = -55°C 至 +150°C
    - 存储温度:Tstg = -65°C 至 +150°C
    - 结温:Tj ≤ 150°C

    - ESD防护等级:
    - IEC 61000-4-2 接触放电:≤ 10kV
    - MIL-STD-883 人体模型:≤ 10kV
    - IEC 61000-4-2 静电放电电压:≤ 8kV(接触放电)

    产品特点和优势


    - 超低电容:Cd = 2.9pF 至 3.5pF,适用于高速数据线路。
    - AEC-Q101 认证:适合汽车应用。
    - 超小型封装:典型高度 0.37mm,便于空间紧凑的设计。
    - 高可靠性的ESD防护:支持高达10kV的ESD接触放电。

    应用案例和使用建议


    - 应用领域:计算机及其外设、音频视频设备、移动电话及配件、便携式电子产品、通信系统。
    - 使用建议:
    - 尽可能将PESD5V0U1BLD放置在靠近输入端口或连接器的位置。
    - 减少保护路径的长度,避免并行信号路径过长。
    - 使用接地平面并尽可能采用多层PCB设计,减少回路长度。

    兼容性和支持


    - 兼容性:适用于与Nexperia其他电子元器件或设备进行兼容。
    - 技术支持:提供质量信息,确保产品符合AEC-Q101标准,适合在汽车应用中使用。

    常见问题与解决方案


    - 问题一:电容值超出预期。
    - 解决方案:检查电路布局是否符合建议指南,确保与相邻导线保持适当距离。
    - 问题二:ESD防护效果不佳。
    - 解决方案:确认所有电气连接均正确无误,并遵循应用建议。

    总结和推荐


    Nexperia PESD5V0U1BLD具备出色的ESD防护能力、低电容和小体积的特点,在高速数据传输和通信系统中有广泛的应用潜力。我们强烈推荐此款产品用于需要高可靠性的电子设备设计中。如果您的项目对电容和ESD防护有严格要求,此产品将是理想的选择。

PESD5V0U1BLD,315参数

参数
击穿电压 5.5V
峰值脉冲电流 -
峰值脉冲功率 -
极性 双向
工作电压 5V
箝位电压 -
通用封装 XDFN-2
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 散装,卷带包装

PESD5V0U1BLD,315厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

PESD5V0U1BLD,315数据手册

厂牌 PDF简要描述 下载
NEXPERIA TVS二极管/ESD抑制器 NEXPERIA PESD5V0U1BLD,315 PESD5V0U1BLD,315数据手册

PESD5V0U1BLD,315封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 0.8797
50+ ¥ 0.6687
150+ ¥ 0.5783
500+ ¥ 0.4654
2500+ ¥ 0.4151
5000+ ¥ 0.385
库存: 17580
起订量: 5 增量: 10000
交货地:
最小起订量为:5
合计: ¥ 4.39
