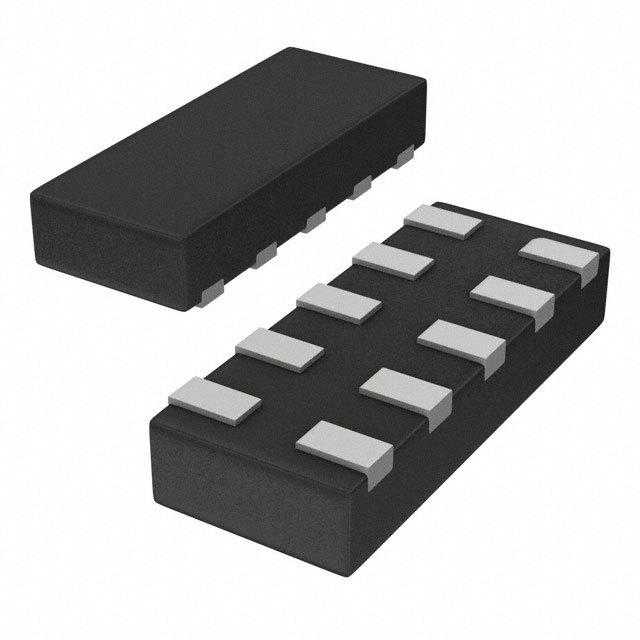

IP4283CZ10-TBR

产品分类: TVS二极管/ESD抑制器
厂牌: NEXPERIA
产品描述: 5.5V 单向 9.5V(Typ) 6V 贴片安装 2.5mm(长度)*1mm(宽度)
供应商型号: IP4283CZ10-TBR
供应商: 国内现货
标准整包数: 0
NEXPERIA TVS二极管/ESD抑制器 IP4283CZ10-TBR

IP4283CZ10-TBR概述

    IP4283CZ10系列:超高速接口的ESD保护器件

    1. 产品简介


    IP4283CZ10系列是一款专为高速接口设计的ESD(静电放电)保护器件。这些器件主要应用于HDMI(高清多媒体接口)、DisplayPort(显示端口)、eSATA(外部串行高级技术附件)以及LVDS(低电压差分信号)等高速数据传输线路上的ESD防护。IP4283CZ10系列提供三种封装形式:DFN2510-10 (SOT1165-1)、DFN2510A-10 (SOT1176-1) 和 TSSOP10 (SOT552-1)。每种型号均具备高效率的ESD防护能力,能够保护下游组件免受高达±8 kV的接触放电影响,符合IEC 61000-4-2标准中的第四级别。

    2. 技术参数


    基本参数:
    - 输入电压:-0.5 V 至 +5.5 V
    - 静电放电电压:
    - 接触放电:-8 kV 至 +8 kV
    - 空气放电:-15 kV 至 +15 kV
    - 存储温度范围:-55°C 至 +125°C
    - 工作环境温度范围:-40°C 至 +85°C
    电气特性:
    - 击穿电压:6 V 至 9 V
    - 反向漏电流:≤ 1 µA
    - 正向电压:≤ 0.7 V
    - 线容抗:≤ 0.6 pF
    - 线间容抗差异:≤ 0.05 pF
    - 动态电阻:
    - 正向瞬态:≤ 0.8 Ω
    - 负向瞬态:≤ 0.85 Ω
    - 钳位电压:
    - 正向瞬态:≤ 9.5 V
    - 负向瞬态:≥ -3.2 V

    3. 产品特点和优势


    - 系统级ESD防护:为HDMI、DisplayPort、eSATA及LVDS等高速接口提供系统级的ESD防护。
    - 高性能钳位:所有信号线路配备轨对轨钳位二极管,可承受高达±8 kV的接触放电,符合IEC 61000-4-2标准中的第四级别。
    - 精密匹配:各通道间信号配对间距精确到0.5 mm,保证信号间的精确匹配。
    - 低容抗:每个通道的线容抗仅为0.6 pF,且各信号对间的容抗差异不超过0.05 pF。
    - 易用的设计:采用“直通”信号路由设计,方便电路板布局。

    4. 应用案例和使用建议


    IP4283CZ10系列适用于多种高速接收和发射端口保护应用。以下是几个典型应用场景:
    - 电视和显示器:为连接至显示器的高速数据线路提供可靠的ESD防护。
    - DVD录像机和播放器:为数字视频传输线路提供ESD防护,确保数据传输的稳定性。
    - 笔记本电脑及其主板上的显卡和接口:为内部高速接口提供保护,避免ESD损坏。
    - 机顶盒和游戏主机:为连接至外部设备的数据线路提供ESD防护,增强设备的可靠性。
    使用建议:
    - 设计PCB时需考虑阻抗匹配及信号耦合,以确保最佳性能。
    - 在安装过程中,建议使用75 μm的模板进行回流焊接,确保焊膏的均匀分布。

    5. 兼容性和支持


    IP4283CZ10系列具有良好的兼容性,可以与多种高速接口设备配套使用。制造商提供了详尽的技术支持,如有任何疑问,请联系当地销售办公室获取帮助。制造商还提供在线资源,包括详细的安装指南和常见问题解答。

    6. 常见问题与解决方案


    问题1:如何确保IP4283CZ10的正确安装?
    - 解决方案:按照制造商提供的安装指南进行操作,确保焊盘和焊锡膏的正确配置。
    问题2:如果遇到过压现象,如何判断器件是否失效?
    - 解决方案:测量器件的正向和反向电压,如果读数超出正常范围,则可能需要更换器件。
    问题3:如何测试线间容抗?
    - 解决方案:使用LCR表,在1 MHz频率下施加2.5 V偏置电压进行测试,确保容抗值在规定的范围内。

    7. 总结和推荐


    综合评估:
    IP4283CZ10系列器件以其出色的ESD防护能力和优异的电气特性成为高端高速接口的理想选择。其紧凑的封装设计和易于使用的特性使其在各种应用中表现出色。
    推荐使用:
    鉴于其卓越的性能和广泛的应用范围,强烈推荐在涉及HDMI、DisplayPort等高速接口的系统中使用IP4283CZ10系列器件。无论是电视、显示器还是高端计算设备,它都是确保数据安全传输的重要保障。

IP4283CZ10-TBR参数

参数
峰值脉冲电流 -
峰值脉冲功率 -
极性 单向
工作电压 5.5V
箝位电压 9.5V(Typ)
击穿电压 6V
长*宽*高 2.5mm(长度)*1mm(宽度)
安装方式 贴片安装
应用等级 工业级
零件状态 在售

IP4283CZ10-TBR厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

IP4283CZ10-TBR数据手册

厂牌 PDF简要描述 下载
NEXPERIA TVS二极管/ESD抑制器 NEXPERIA IP4283CZ10-TBR IP4283CZ10-TBR数据手册

IP4283CZ10-TBR封装设计

查看详情并下载
Symbol
Footprint
3D Model
