首页  >  产品百科  >  PESD7V0H1BSFYL

PESD7V0H1BSFYL

产品分类: TVS二极管/ESD抑制器
厂牌: NEXPERIA
产品描述: 7V 7A 5V 7.5V 0201 贴片安装
供应商型号: 2901039
供应商: 海外现货
标准整包数: 5
NEXPERIA TVS二极管/ESD抑制器 PESD7V0H1BSFYL

PESD7V0H1BSFYL概述


    产品简介


    PESD7V0H1BSF 是一款由Nexperia生产的超低电容双向ESD保护二极管。它属于TrEOS保护系列,旨在保护非常敏感的高速接口免受ESD脉冲的影响。这款二极管采用DSN0603-2(SOD962)无引脚超小型表面贴装器件封装,适用于便携式电子设备、通信、消费类电子产品及计算设备的接口线路ESD和浪涌保护。

    技术参数


    - 型号: PESD7V0H1BSF

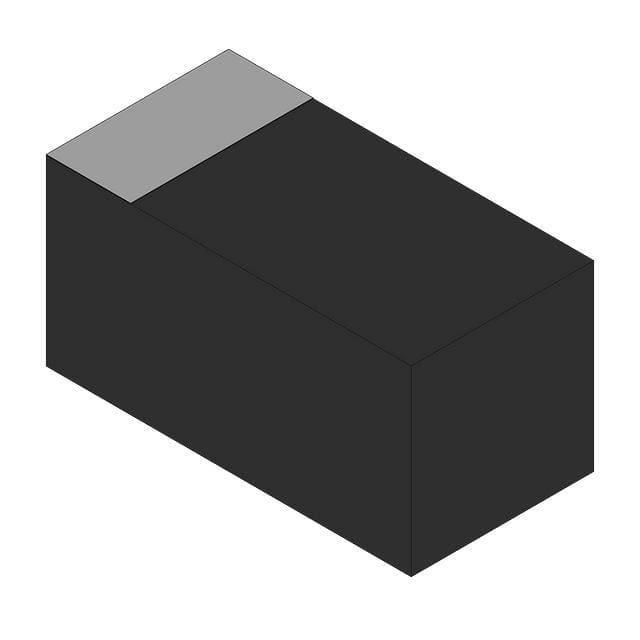

    - 包装: DSN0603-2(SOD962)
    - 封装尺寸: 0.6 mm x 0.3 mm x 0.3 mm
    - 最大反向电压 (VRWM): 7 V
    - 极化电容 (Cd):
    - 频率为1 MHz时:0.15 pF
    - 频率为2.5 GHz时:0.13 pF
    - 击穿电压 (VBR): 7.5 V至11 V
    - 最大浪涌电流 (IPP): 7 A (8/20 μs脉冲)
    - ESD防护等级: ±15 kV(根据IEC 61000-4-2)

    产品特点和优势


    - 超低电容:0.15 pF(1 MHz时),0.13 pF(2.5 GHz时)。这种低电容特性使得PESD7V0H1BSF特别适合高速数据线的应用。
    - 双向ESD保护:能够保护信号线正负极相对于接地的波动。
    - 超高ESD防护能力:最高可达±15 kV的ESD防护能力,确保高可靠性。
    - 超小型封装:DSN0603-2封装,特别适合便携式设备和空间有限的电路板设计。

    应用案例和使用建议


    应用案例
    PESD7V0H1BSF适用于保护超高速数据线和非常敏感的接口线路。例如,在USB 3.0、HDMI、DDR等高速接口的保护中,它能有效防止ESD造成的损坏。
    使用建议
    1. 放置位置:将PESD7V0H1BSF尽可能靠近输入端口或连接器。
    2. 布线设计:尽量减少保护器件与被保护线路之间的走线长度,避免并行走线,以减少干扰。
    3. 接地设计:尽可能使用接地平面,避免共享瞬态回流路径到共同的接地点,以增强电磁兼容性(EMC)性能。

    兼容性和支持


    - 兼容性:该器件适用于多种高速接口标准,包括USB、HDMI、DDR等。
    - 支持:Nexperia提供详尽的技术文档和支持,帮助用户进行集成和测试。

    常见问题与解决方案


    - 问题1: 在实际应用中出现ESD防护效果不佳。
    - 解决方案: 检查器件安装是否正确,确认走线布局符合最佳实践,如避免平行走线和保持接地良好。
    - 问题2: 设备在高温环境下表现不稳定。
    - 解决方案: 确认设备在指定的工作温度范围内(-40°C至+125°C)使用,并遵循推荐的热管理策略。

    总结和推荐


    综上所述,PESD7V0H1BSF是一款出色的超低电容双向ESD保护二极管,具有广泛的适用性和出色的ESD防护能力。它特别适合便携式电子设备、通信和消费类电子产品中的高速接口保护。尽管存在潜在的局限性,但在正确设计和安装的情况下,其卓越的性能使其成为一种极具竞争力的选择。因此,我们强烈推荐使用PESD7V0H1BSF来提升高速接口的安全性和可靠性。

PESD7V0H1BSFYL参数

参数
箝位电压 5V
击穿电压 7.5V
峰值脉冲电流 7A
峰值脉冲功率 -
极性 -
工作电压 7V
通用封装 0201
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 散装,卷带包装

PESD7V0H1BSFYL厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

PESD7V0H1BSFYL数据手册

厂牌 PDF简要描述 下载
NEXPERIA TVS二极管/ESD抑制器 NEXPERIA PESD7V0H1BSFYL PESD7V0H1BSFYL数据手册

PESD7V0H1BSFYL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 0.9043
10+ ¥ 0.8111
100+ ¥ 0.6851
500+ ¥ 0.6577
1000+ ¥ 0.6029
5000+ ¥ 0.6029
库存: 7487
起订量: 65 增量: 0
交货地:
最小起订量为:10
合计: ¥ 8.11
