PESD2CANFD24U-QCZ

产品分类: TVS二极管/ESD抑制器
厂牌: NEXPERIA
产品描述: Nexperia 双向ESD保护二极管, 最大钳位电压 43V, 贴片安装, DFN1412D-3.封装, 最小击穿电压 25.5V
供应商型号: PESD2CANFD24U-QCZ
供应商: 国内现货
标准整包数: 25

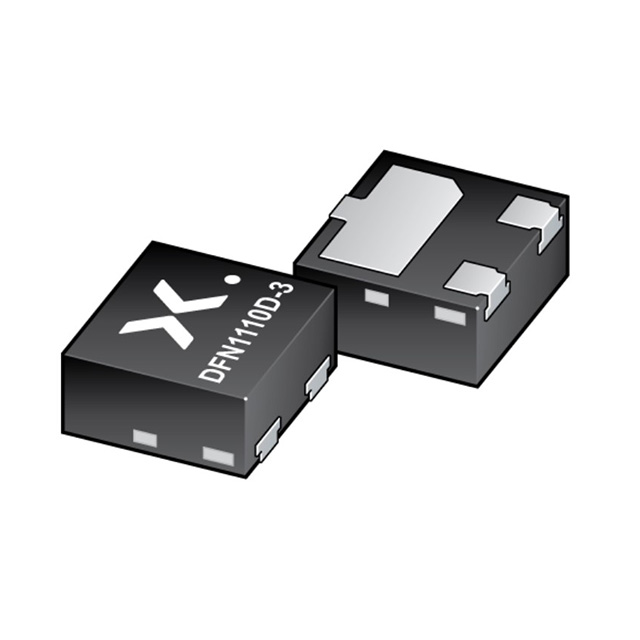

NEXPERIA TVS二极管/ESD抑制器 PESD2CANFD24U-QCZ

PESD2CANFD24U-QCZ概述

    PESD2CANFD24U-QC ESD保护装置产品概述

    产品简介

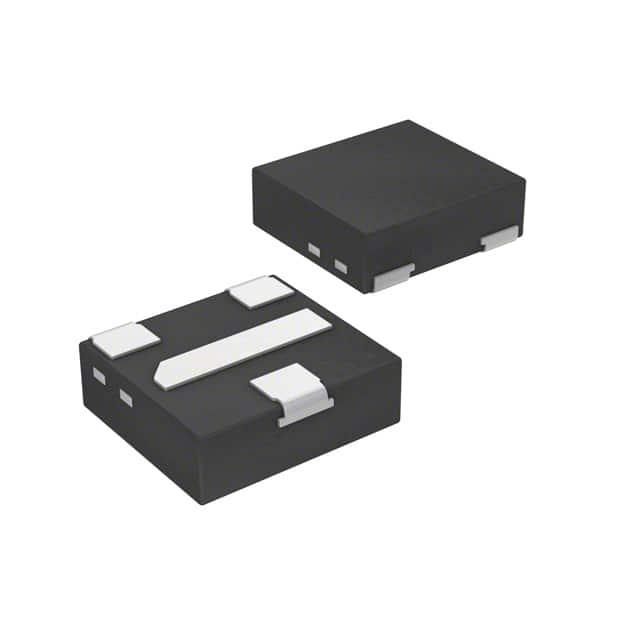

    PESD2CANFD24U-QC 是一款用于汽车网络总线线路静电放电(ESD)和其他瞬态保护的装置。它采用超小型无引脚表面贴装封装(DFN1412D-3, SOT8009),具有出色的湿焊侧面可焊性,专门设计用于保护两个车载网络总线线路免受ESD和其他瞬态的影响。

    技术参数


    - 反向电压:VRWM = 24 V
    - 最大峰值脉冲电流:IPPM = 1.9 A
    - 钳位电压:VCL = 33 V(IPP = 1 A时)
    - 电容:Cd = 3.5 pF(在1 MHz下)
    - ESD保护能力:高达15 kV(IEC 61000-4-2和ISO 10605标准)
    - 工作温度范围:-55°C至+150°C
    - 存储温度范围:-65°C至+150°C

    产品特点和优势


    1. 高可靠性:通过AEC-Q101认证,确保其在恶劣环境中稳定运行。
    2. 低钳位电压:低钳位电压(33 V)可以有效保护敏感电子元件。
    3. 低电容:3.5 pF的电容值有助于减少对信号路径的干扰。
    4. 高标准防护:具备高达15 kV的ESD保护能力,满足行业标准要求。
    5. 小尺寸封装:采用超小型无引脚封装,适合空间受限的应用场合。

    应用案例和使用建议


    PESD2CANFD24U-QC 主要应用于CAN-FD、CAN、FlexRay和SENT等汽车网络系统中。为了确保最佳保护效果,在电路板布局时应注意以下几点:
    1. 尽可能将保护装置放置在输入端口附近。
    2. 减少从保护装置到被保护线路的路径长度。
    3. 避免并行的信号路径。
    4. 确保所有保护导线与未保护导线不平行布置。
    5. 减少PCB上的导电环路,包括电源和地线环路。
    6. 最小化瞬态回路到地面的路径长度。
    7. 避免共享瞬态回路到共同接地节点。
    8. 在可能的情况下使用地平面,对于多层PCB使用接地过孔。

    兼容性和支持


    该产品具有与多种汽车网络系统的良好兼容性,适用于CAN-FD、CAN、FlexRay和SENT等。厂商提供技术支持和维护服务,确保用户在安装和使用过程中能够得到及时的帮助。

    常见问题与解决方案


    1. 问题:如何确定正确的产品型号?
    - 解决方案:参考产品编号PESD2CANFD24U-QC,检查型号代码以确认产品是否符合您的需求。
    2. 问题:如何进行焊接操作?
    - 解决方案:遵循手册中的焊接指南,使用合适的焊接工艺和工具。
    3. 问题:如何测试产品的性能?
    - 解决方案:按照手册中的测试信息部分进行,使用合适的ESD测试设备和方法。

    总结和推荐


    PESD2CANFD24U-QC是一款高性能的ESD保护装置,具有优异的电性能和可靠性。对于汽车网络应用来说,它是保护关键部件不受ESD影响的理想选择。无论是从可靠性还是性价比的角度来看,该产品都是值得推荐的。如果您需要一种可靠且高效的ESD保护方案,PESD2CANFD24U-QC是您不可或缺的选择。

PESD2CANFD24U-QCZ参数

参数
箝位电压 43V
击穿电压 25.5V
峰值脉冲电流 1.9A
峰值脉冲功率 -
极性 双向
工作电压 24V
3-XDFN Exposed Pad
通用封装 XDFN-3(EP)
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

PESD2CANFD24U-QCZ厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

PESD2CANFD24U-QCZ数据手册

厂牌 PDF简要描述 下载
NEXPERIA TVS二极管/ESD抑制器 NEXPERIA PESD2CANFD24U-QCZ PESD2CANFD24U-QCZ数据手册

PESD2CANFD24U-QCZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ ¥ 2.1121
50+ ¥ 2.0741
500+ ¥ 2.0372
1000+ ¥ 2.0002
2500+ ¥ 1.9656
5000+ ¥ 0.7081
库存: 5000
起订量: 250 增量: 0
交货地:
最小起订量为:50
合计: ¥ 103.7
