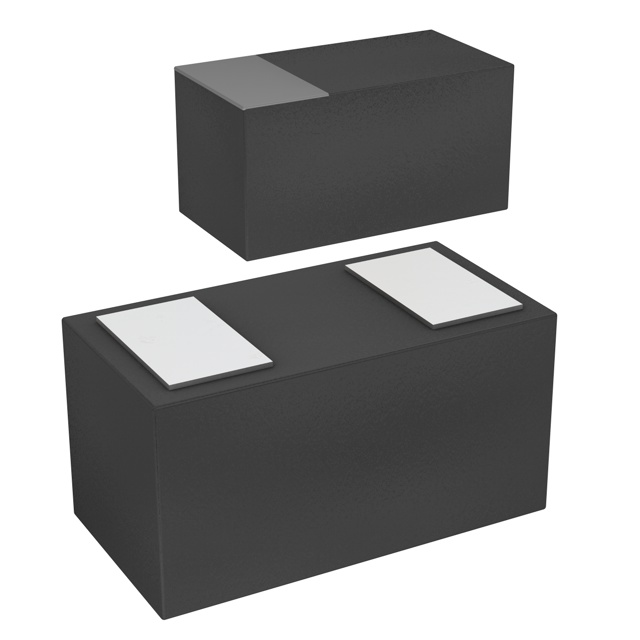

PESD3V3U1BCSFYL

产品分类: TVS二极管/ESD抑制器
厂牌: NEXPERIA
产品描述: 5.4A 12V 4.5V 0201 贴片安装
供应商型号: CY-PESD3V3U1BCSFYL
供应商: Avnet
标准整包数: 1
NEXPERIA TVS二极管/ESD抑制器 PESD3V3U1BCSFYL

PESD3V3U1BCSFYL概述

    Nexperia PESD3V3U1BCSF:超低钳位双向ESD保护二极管

    产品简介


    Nexperia的PESD3V3U1BCSF是一种用于保护电子设备免受静电放电(ESD)和其他瞬态现象损坏的超低电容双向ESD保护二极管。它采用了DSN0603-2(SOD962)无引脚超小型表面贴装封装,具有非常小的高度仅为0.3毫米。PESD3V3U1BCSF专门设计用于保护一条信号线免受ESD和其他瞬态现象造成的损害。该器件适用于便携式电子设备、通信、消费和计算设备中的非常敏感的接口线路和通用接口线路。

    技术参数


    - 钳位电压:最大9 V(在5.4 A,8/20 µs脉冲下)
    - 最大反向电流泄漏:小于1 nA
    - 反向工作电压:最大3.3 V
    - 最大峰值脉冲电流:5.4 A(在8/20 µs脉冲下)
    - 电容:5.3 - 6 pF(在1 MHz频率,0 V偏置电压,25°C温度条件下)

    产品特点和优势


    - 超低钳位电压:能够有效降低浪涌电流对电路的影响。
    - 超低电容:特别适合应用于需要最小化对信号完整性影响的高频电路中。
    - 超小型封装:适合空间受限的应用场合。
    - 出色的ESD防护能力:符合IEC 61000-4-2标准,可承受高达20 kV的接触放电。
    - 出色的可靠性:在-40°C到+125°C的工作温度范围内具有出色的稳定性和可靠性。

    应用案例和使用建议


    PESD3V3U1BCSF特别适用于需要高度可靠ESD防护的场合,如便携式电子产品、通信设备、消费电子产品和计算设备中的非常敏感和通用的接口线路。为了最大限度地发挥其保护效果,应遵循以下建议:
    - 将该器件尽可能靠近输入终端或连接器放置。
    - 尽量缩短该器件到被保护线路之间的路径长度。
    - 减少平行信号路径。
    - 避免将被保护导体与未被保护导体并行布线。
    - 最小化所有印刷电路板(PCB)上的导电环路,包括电源和接地环路。
    - 尽量缩短瞬态返回路径至接地端的距离。
    - 避免使用共享瞬态返回路径至公共接地点。
    - 可能的情况下使用接地层,对于多层PCB,使用接地过孔。

    兼容性和支持


    PESD3V3U1BCSF适用于标准的焊接工艺,如回流焊接,与同类设备具有良好的兼容性。此外,Nexperia提供了广泛的技术支持和售后服务,确保客户能够顺利集成该器件到其设计方案中。

    常见问题与解决方案


    - 问题:如何测试PESD3V3U1BCSF的ESD防护性能?
    解决方案:可以使用符合IEC 61000-4-2标准的ESD测试器进行测试,确保器件能够承受接触放电高达20 kV和空气放电高达20 kV。

    - 问题:如何确定器件安装位置?
    解决方案:器件应尽量靠近被保护线路的输入终端或连接器放置,以最大限度减少保护效果的衰减。

    总结和推荐


    PESD3V3U1BCSF以其卓越的ESD防护能力和紧凑的封装,在非常敏感的接口线路和通用接口线路的保护应用中表现出色。其超低钳位电压和超低电容的特点使其成为便携式电子设备、通信设备、消费电子产品和计算设备的理想选择。强烈推荐使用此器件以提高系统可靠性和耐用性。同时,Nexperia提供的全面技术支持和完善的文档使得器件的集成变得简单快捷。总的来说,Nexperia PESD3V3U1BCSF是一个高性能、可靠的ESD保护解决方案。

PESD3V3U1BCSFYL参数

参数
峰值脉冲功率 -
极性 -
工作电压 -
箝位电压 12V
击穿电压 4.5V
峰值脉冲电流 5.4A
0201(0603 公制)
通用封装 0201
安装方式 贴片安装
零件状态 在售
包装方式 散装,卷带包装
