PESD5V0X1UALD,315

产品分类: TVS二极管/ESD抑制器
厂牌: NEXPERIA
产品描述: 5.5V 单向 2A 9V 5.8V XDFN-2 贴片安装
供应商型号: PESD5V0X1UALD,315
供应商: 国内现货
标准整包数: 10000
NEXPERIA TVS二极管/ESD抑制器 PESD5V0X1UALD,315

PESD5V0X1UALD,315概述


    产品简介


    通用描述

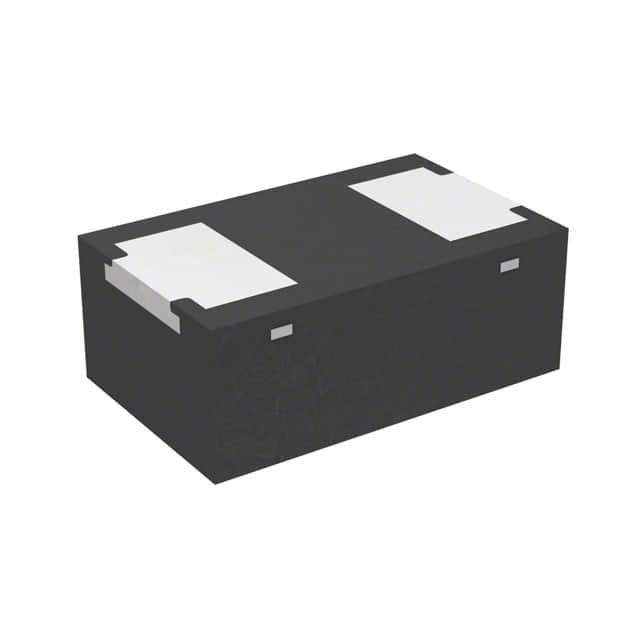

    PESD5V0X1UALD 是一款超低电容单向静电放电(ESD)保护二极管,设计用于保护一条信号线免受静电放电(ESD)和其他瞬态事件造成的损坏。该器件采用无引脚、超小型表面贴装(SMD)塑料封装,具有可见且可焊接的侧面焊盘。
    特点和优势
    - 超低电容:典型值为1.55 pF(频率为1 MHz时)
    - 高ESD保护能力:符合IEC 61000-4-2标准,可达15 kV
    - 低钳位电压:典型值为9 V(IPP = 2A时)
    - 微型封装:厚度通常为0.37 mm
    - 超低漏电流:最大值为1 nA
    - 汽车行业认证:通过AEC-Q101认证
    应用领域
    - 计算机及外围设备
    - 便携式电子产品
    - 音频和视频设备
    - SIM卡保护
    - 手机及其配件
    - USB、HDMI、FireWire接口
    - 高速数据线路
    - 通信系统

    技术参数


    | 符号 | 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    ||
    | VRWM | 反向击穿电压 | - | - | 5.5 | V |
    | Cd | 二极管电容 | f = 1 MHz; VR = 0 V | - | 1.55 | 1.75 | pF |
    | IRM | 反向漏电流 | VRWM = 5.5 V | - | 1 | 100 | nA |
    | VBR | 击穿电压 | IR = 10 mA | 5.8 | 7.5 | 10 | V |
    | VCL | 钳位电压 | IPP = 2A | - | - | 9 | V |

    产品特点和优势


    PESD5V0X1UALD 是一款专为保护电子设备中的信号线而设计的产品。其超低电容特性使得它非常适合高速数据传输线的保护,如USB、HDMI等。此外,它的超低漏电流和高ESD防护能力,使得它在各种便携式电子设备和通信系统中得到广泛应用。通过AEC-Q101认证使其成为汽车应用的理想选择。

    应用案例和使用建议


    应用示例:
    - 在USB接口上,可以有效防止因静电放电而导致的数据传输错误或设备损坏。
    - 在HDMI接口,能够显著降低瞬态电流对高清视频传输的影响。
    使用建议:
    1. 将PESD5V0X1UALD尽可能靠近输入端口或连接器放置。
    2. 确保信号路径尽量短,以减少电磁干扰。
    3. 保护导线应避免与未受保护的导线平行布置,以减少潜在的信号干扰。
    4. 尽量减少PCB上的所有导电环路,特别是电源和地线环路。

    兼容性和支持


    PESD5V0X1UALD 与各种标准接口兼容,包括USB、HDMI、FireWire等。Nexperia提供了详细的文档和技术支持,确保客户能够轻松集成和使用该器件。

    常见问题与解决方案


    1. 问题:如何正确识别二极管的极性?
    - 解决方案: 二极管的负极端标记在顶面,参考图1中标记代码。
    2. 问题:如果需要更换损坏的二极管怎么办?
    - 解决方案: 二极管采用SOD882D封装,可以使用标准的回流焊接工艺进行更换。
    3. 问题:如何验证ESD保护效果?
    - 解决方案: 参考图6所示的测试设置,可以模拟不同类型的ESD脉冲,检查钳位电压是否在预期范围内。

    总结和推荐


    PESD5V0X1UALD 是一款高性能的ESD保护二极管,具备超低电容和高ESD防护能力。其微型封装、低钳位电压和优秀的可靠性使其在多种应用中表现出色。对于需要保护高速数据传输线的应用,我们强烈推荐使用这款产品。同时,Nexperia提供的全面技术支持也使产品易于集成到现有系统中。

PESD5V0X1UALD,315参数

参数
峰值脉冲功率 -
极性 单向
工作电压 5.5V
箝位电压 9V
击穿电压 5.8V
峰值脉冲电流 2A
通用封装 XDFN-2
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

PESD5V0X1UALD,315厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

PESD5V0X1UALD,315数据手册

厂牌 PDF简要描述 下载
NEXPERIA TVS二极管/ESD抑制器 NEXPERIA PESD5V0X1UALD,315 PESD5V0X1UALD,315数据手册

PESD5V0X1UALD,315封装设计

查看详情并下载
Symbol
Footprint
3D Model
