PESD5V0L1ULD,315

产品分类: TVS二极管/ESD抑制器
厂牌: NEXPERIA
产品描述: 5V 单向 42W 3.5A 12V 6.4V XDFN-2 贴片安装
供应商型号: AV-S-PHSPESD5V0L1ULD315
供应商: Avnet
标准整包数: 10000

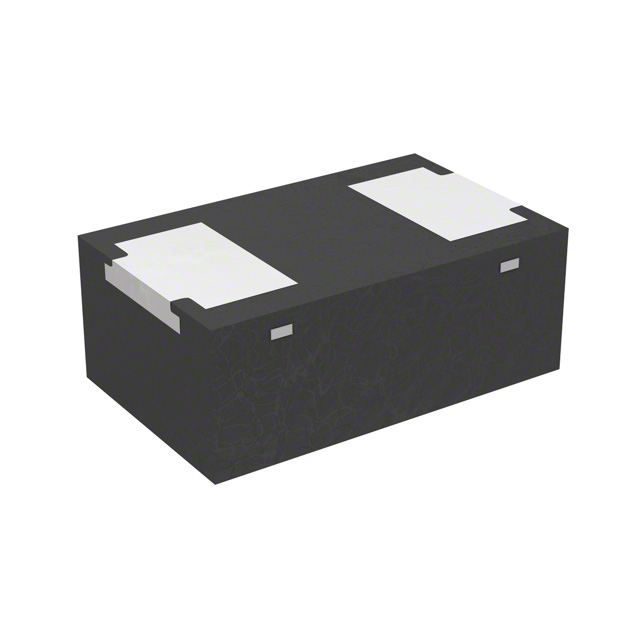

NEXPERIA TVS二极管/ESD抑制器 PESD5V0L1ULD,315

PESD5V0L1ULD,315概述


    产品简介


    PESD5V0L1ULD是一款低电容单向静电放电(ESD)保护二极管,专为保护信号线免受ESD和其他瞬态损害而设计。该器件采用无引脚超小型表面贴装器件(SMD)塑料封装,带有可见和可焊接侧垫。它特别适用于电脑及外围设备、音频视频设备、通信系统以及便携式电子产品等领域。

    技术参数


    - 额定电压:5 V
    - 电容:25 pF(典型值),最大30 pF(@ 1 MHz)
    - 峰值脉冲电流:最高可达3.5 A
    - 峰值脉冲功率:42 W
    - 工作温度范围:-55°C至+150°C
    - 存储温度范围:-65°C至+150°C
    - 电击穿电压:6.4 V至7.2 V
    - 钳位电压:12 V(@ 3.5 A)
    - 动态电阻:最大0.7 Ω(@ 10 A)
    - 反向泄漏电流:10 nA至100 nA
    - 防静电等级:符合IEC 61000-4-2标准,最高26 kV

    产品特点和优势


    PESD5V0L1ULD具有多个显著的特点和优势:
    1. 低电容:典型值仅为25 pF,有助于保持信号完整性,特别是在高速信号传输中。
    2. 高抗冲击能力:具备高达26 kV的ESD防护等级,提供卓越的瞬态保护。
    3. 紧凑封装:采用无引脚超小型SOD882D封装,适合在空间受限的应用中使用。
    4. 高可靠性:通过了AEC-Q101汽车电子委员会标准认证,确保其在各种环境下的可靠性能。
    5. 低钳位电压:钳位电压低至12 V(@ 3.5 A),有效减小了因瞬态电压对下游器件的影响。

    应用案例和使用建议


    PESD5V0L1ULD适用于多种应用场合,如计算机及周边设备、音频视频设备、通信系统以及便携式电子产品。在电路板设计时应注意以下几点以充分发挥其效能:
    1. 尽量将PESD5V0L1ULD安装在距离输入端口或连接器最近的位置。
    2. 尽可能缩短PESD5V0L1ULD与被保护线路之间的路径长度。
    3. 避免平行信号路径的过长。
    4. 在可能的情况下使用接地平面和多层PCB上的接地孔。

    兼容性和支持


    PESD5V0L1ULD与多数现有的电子元件和设备兼容,支持SMD工艺的回流焊接方法。厂商提供了详细的使用手册和技术支持服务,以帮助客户更好地理解和利用这一产品。

    常见问题与解决方案


    根据手册内容,常见的问题及其解决方案包括:
    1. 问题:如何确定PESD5V0L1ULD是否适合特定应用?
    - 解决办法:确认其额定电压和电容是否满足应用要求,参考手册中的特性参数,尤其是钳位电压和动态电阻。
    2. 问题:如何正确焊接PESD5V0L1ULD?
    - 解决办法:遵循手册中描述的回流焊接流程,使用适当的焊膏和焊接条件。
    3. 问题:在什么条件下PESD5V0L1ULD可能失效?
    - 解决办法:避免长时间暴露于极限应力条件下,例如超过规定的温度范围或持续的高压。

    总结和推荐


    综上所述,PESD5V0L1ULD是一款高性能的ESD保护二极管,具有紧凑的尺寸、优异的电性能和可靠的保护能力。它在多种电子设备中的应用广泛,尤其适合需要强瞬态保护的应用场景。建议在相关设计中积极考虑并使用这款产品。

PESD5V0L1ULD,315参数

参数
箝位电压 12V
击穿电压 6.4V
峰值脉冲电流 3.5A
峰值脉冲功率 42W
极性 单向
工作电压 5V
通用封装 XDFN-2
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 散装,卷带包装

PESD5V0L1ULD,315厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

PESD5V0L1ULD,315数据手册

厂牌 PDF简要描述 下载
NEXPERIA TVS二极管/ESD抑制器 NEXPERIA PESD5V0L1ULD,315 PESD5V0L1ULD,315数据手册

PESD5V0L1ULD,315封装设计

查看详情并下载
Symbol
Footprint
3D Model
