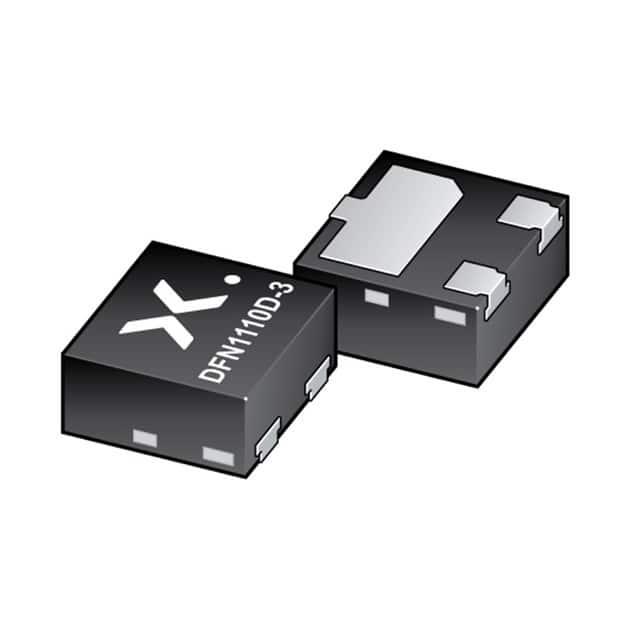

PESD2CANFD27U-QBZ

产品分类: TVS二极管/ESD抑制器
厂牌: NEXPERIA
产品描述: Nexperia 双向ESD保护二极管, 最大钳位电压 45V, 贴片安装, DFN1110D-3封装, 最小击穿电压 28V
供应商型号: 3617850
供应商: 海外现货
标准整包数: 5

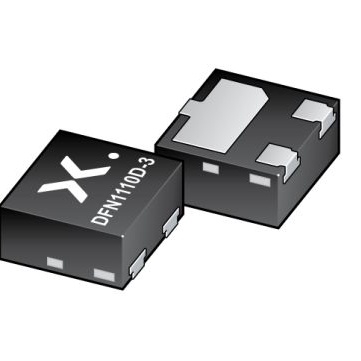

NEXPERIA TVS二极管/ESD抑制器 PESD2CANFD27U-QBZ

PESD2CANFD27U-QBZ概述

    Nexperia PESD2CANFD27U-QB:ESD保护装置

    产品简介


    Nexperia PESD2CANFD27U-QB 是一款超小型DFN1110D-3(SOT8015)无引脚表面贴装器件(SMD),旨在为汽车内部网络总线线路提供静电放电(ESD)和其他瞬态损害的保护。该装置特别适用于汽车环境中,用于保护CAN-FD、CAN、FlexRay和SENT等通信协议。

    技术参数


    | 符号 | 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    ||
    | VRWM | 反向关断电压 | Tamb = 25°C | - | - | 27 | V |
    | IPPM | 额定峰值脉冲电流 | tp = 8/20 µs | - | - | 1.8 | A |
    | VCL | 限制电压 | IPPM = 1 A; tp = 8/20 µs; Tamb = 25°C | - | - | 34 | V |

    产品特点和优势


    1. 反向关断电压:VRWM = 27 V
    2. 低钳位电压:VCL = 34 V (IPP = 1 A)
    3. ESD保护高达15 kV(符合IEC 61000-4-2标准)
    4. 极低电容:Cd = 4.0 pF
    5. 经过AEC-Q101认证

    应用案例和使用建议


    应用场景:
    - CAN-FD
    - CAN
    - FlexRay
    - SENT
    使用建议:
    1. 尽量将该装置放置在输入终端或连接器附近。
    2. 尽可能缩短装置与被保护线路之间的路径长度。
    3. 尽量减少平行信号路径。
    4. 避免将受保护导体与未受保护导体并行布线。
    5. 尽可能缩小所有PCB传导环路,包括电源和接地环路。
    6. 减少瞬态返回路径到地面的长度。
    7. 避免使用共享瞬态返回路径到共同接地节点。
    8. 在可能的情况下使用接地平面。对于多层PCB板,使用接地过孔。

    兼容性和支持


    该装置可与各种汽车网络总线接口兼容,如CAN、FlexRay等。制造商提供了详细的技术支持和维护服务,确保用户能够顺利地进行安装和维护。

    常见问题与解决方案


    1. 问:如何确定合适的焊接温度?
    答:参考制造商提供的焊锡曲线图,确保温度范围在合理的区间内。

    2. 问:装置在高湿度环境下是否稳定?
    答:根据制造商的数据,该装置可以在-55°C到150°C的温度范围内保持稳定的性能。

    总结和推荐


    总体来说,Nexperia PESD2CANFD27U-QB是一款性能优越、设计精良的ESD保护装置,尤其适合于需要高可靠性的汽车内部网络应用场合。它具有良好的耐受能力和广泛的应用领域,非常适合在恶劣环境下工作的需求。强烈推荐使用这款产品,以确保通信系统的长期稳定运行。

PESD2CANFD27U-QBZ参数

参数
击穿电压 28V
峰值脉冲电流 1.8A
峰值脉冲功率 -
极性 双向
工作电压 27V
箝位电压 45V
3-XDFN Exposed Pad
通用封装 XDFN-3(EP)
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

PESD2CANFD27U-QBZ厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

PESD2CANFD27U-QBZ数据手册

厂牌 PDF简要描述 下载
NEXPERIA TVS二极管/ESD抑制器 NEXPERIA PESD2CANFD27U-QBZ PESD2CANFD27U-QBZ数据手册

PESD2CANFD27U-QBZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 0.9224
10+ ¥ 0.8273
100+ ¥ 0.6988
500+ ¥ 0.6708
1000+ ¥ 0.6149
5000+ ¥ 0.6149
库存: 4697
起订量: 65 增量: 0
交货地:
最小起订量为:10
合计: ¥ 8.27
直接购买
加入购物车
