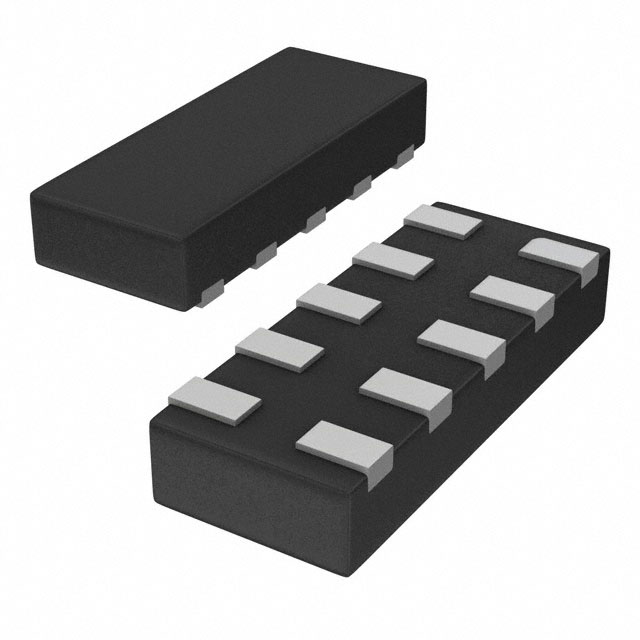

PHDMI2FR4Z

产品分类: TVS二极管/ESD抑制器
厂牌: NEXPERIA
产品描述: 5V 7A 3V 6V XFDFN-10 贴片安装
供应商型号: 2900289
供应商: 海外现货
标准整包数: 5
NEXPERIA TVS二极管/ESD抑制器 PHDMI2FR4Z

PHDMI2FR4Z概述

    Nexperia PHDMI2FR4 ESD Protection for Ultra High-Speed Interfaces

    1. 产品简介


    Nexperia PHDMI2FR4 是一款专为高速视频接口设计的静电放电(ESD)保护装置,如高清晰度多媒体接口(HDMI)和显示端口接口(DisplayPort)。该设备采用无引脚小尺寸DFN2510A-10(SOT1176-1)塑料封装,内含四个高水准的ESD保护二极管结构,为超高速信号线路提供强大的防护。

    2. 技术参数


    以下是PHDMI2FR4的技术规格和性能参数:
    - 输入电压范围:-0.5 V 到 5 V
    - 额定峰值脉冲电流:7 A (tp = 8/20 μs)
    - 存储温度范围:-55°C 至 125°C
    - 工作环境温度范围:-40°C 至 85°C
    - 静电放电(ESD)最大值:接触放电 ±15 kV,空气放电 ±15 kV
    - 正向电压:0.7 V
    - 线电容:每个通道0.29 pF
    - 动态电阻:0.27 Ω(正负瞬态)
    - 钳位电压:钳位电压±3 V(IP = ±5 A)

    3. 产品特点和优势


    PHDMI2FR4的主要特点和优势如下:
    - 系统级ESD保护,适用于HDMI和DisplayPort接口
    - 每个通道的线电容仅为0.29 pF
    - 出色的系统保护:深度拉回结合仅0.27 Ω的动态电阻
    - 所有信号线路均配备内置轨对轨钳位二极管,能保护下游组件免受±15 kV ESD冲击
    - 匹配的0.5 mm迹线间距
    - 信号线路间匹配电容≤0.05 pF
    - 友好的“通过”信号路由设计

    4. 应用案例和使用建议


    PHDMI2FR4广泛应用于各种高精度、高速度的应用场景,如智能手机、平板电脑、移动互联网设备、电视和显示器、蓝光和DVD播放机及记录设备、笔记本电脑、主板图形卡和端口、机顶盒及游戏机。
    使用建议:
    - 在设计PCB时,需仔细考虑阻抗匹配和信号耦合。
    - 避免将信号线路连接到无限大电流源,例如电池。
    - 不要连接无限直流电流源到数据线,以避免使ESD保护器件在击穿电压后保持在拉回状态。

    5. 兼容性和支持


    PHDMI2FR4适用于HDMI和DisplayPort接口,与相关标准兼容。Nexperia公司提供了全面的技术支持,包括详细的使用说明和焊接指南。

    6. 常见问题与解决方案


    常见问题与解决方案包括:
    - 问题:信号传输不稳定。
    - 解决方案:检查接地点是否正确,确认所有信号线路连接无误。
    - 问题:ESD保护失效。
    - 解决方案:检查是否正确按照手册进行安装和使用。

    7. 总结和推荐


    综上所述,Nexperia PHDMI2FR4是一款高效、可靠的ESD保护装置,特别适合需要高精度和高速度的场合。其出色的低电容和动态电阻特性,使其在各类高速视频接口应用中表现出色。因此,我们强烈推荐这款产品给需要ESD保护的高精度应用场合。
    通过上述内容,我们可以看到PHDMI2FR4不仅具备高性能的技术参数,还有许多独特的设计优势,使其成为高速视频接口应用的理想选择。希望以上信息对您有所帮助。

PHDMI2FR4Z参数

参数
击穿电压 6V
峰值脉冲电流 7A
峰值脉冲功率 -
极性 -
工作电压 5V
箝位电压 3V
10-XFDFN
通用封装 XFDFN-10
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 散装,卷带包装
