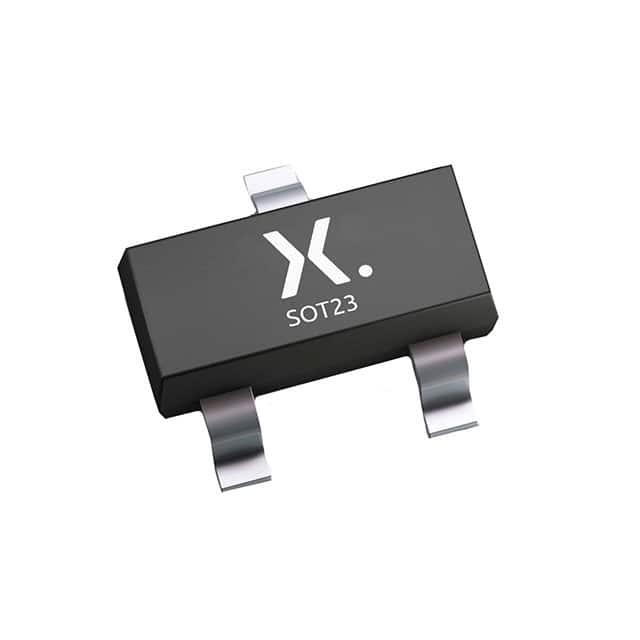

PESD2USB3UV-TR

产品分类: TVS二极管/ESD抑制器
厂牌: NEXPERIA
产品描述: 3.3V 单向 8A 3.7V(Typ) SC-59,SOT-23-3,TO-236-3 贴片安装
供应商型号: AV-S-PESD2USB3UV-TR
供应商: Avnet
标准整包数: 3000
NEXPERIA TVS二极管/ESD抑制器 PESD2USB3UV-TR

PESD2USB3UV-TR概述

    Nexperia PESD2USB3UV-T 汽车娱乐信息系统ESD保护二极管

    1. 产品简介


    Nexperia PESD2USB3UV-T 是一款专为汽车娱乐信息系统设计的ESD(静电放电)保护二极管。它采用小尺寸的SOT23封装形式,适用于保护车载网络总线线路免受静电放电和其他瞬态电压的影响。此产品特别适用于USB、HDMI及其他多媒体应用的保护。

    2. 技术参数


    | 参数符号 | 参数名称 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    ||
    | VRWM | 反向击穿电压 | Tamb = 25°C | - | - | 3.3 | V |
    | IPPM | 额定峰值脉冲电流 | tp = 8/20 µs | - | - | 8 | A |
    | Cd | 二极管电容 | f = 1 MHz, VR = 0 V, Tamb = 25°C | - | 0.83 | 1 | pF |

    3. 产品特点和优势


    - 高可靠性:符合AEC-Q101汽车标准,具备良好的温度耐受性(Tj = 175 °C)。
    - 低钳位电压:钳位电压在8 A时仅为2.6 V,有助于减少信号损失。
    - 高ESD保护等级:可达18 kV(IEC 61000-4-2)。
    - 超低电容:电容仅为0.83 pF,几乎不影响信号传输质量。
    - 多功能性:适用于多种汽车应用,如USB2.0、HDMI、DisplayPort等多媒体接口。

    4. 应用案例和使用建议


    应用场景:
    - 汽车多媒体系统中的USB、HDMI和DisplayPort接口保护。
    - 车载音响视频监控、显示屏和摄像头保护。
    - 串行数据传输接口如GMSL、FPD-Link和LVDS。
    使用建议:
    - 在设计PCB时,要充分考虑阻抗匹配和信号耦合,避免将信号线连接到无限电流源(如电池)。
    - 在实际应用中,需注意不同工作环境下的ESD防护要求。

    5. 兼容性和支持


    PESD2USB3UV-T 完全兼容各种汽车级电子产品,易于集成到现有的设计中。Nexperia 提供全面的技术支持和维护服务,确保产品在整个生命周期内保持高性能。

    6. 常见问题与解决方案


    - 问题:在极端温度下,设备能否正常工作?
    - 解答:PESD2USB3UV-T的工作温度范围为-55°C至175°C,确保了在汽车环境中稳定运行。
    - 问题:如何处理峰值电流脉冲?
    - 解答:通过使用8/20 µs脉冲波形(如图1所示),可以有效管理峰值电流脉冲。

    7. 总结和推荐


    综上所述,Nexperia PESD2USB3UV-T是一款高度可靠的ESD保护二极管,适合用于汽车娱乐信息系统中的各类多媒体接口。其低钳位电压、高ESD保护等级和超低电容的特点使其在市场上具有显著的竞争优势。对于需要高性能ESD保护的应用场合,我们强烈推荐使用该产品。

PESD2USB3UV-TR参数

参数
工作电压 3.3V
箝位电压 3.7V(Typ)
击穿电压 -
峰值脉冲电流 8A
峰值脉冲功率 -
极性 单向
TO-236-3,SC-59,SOT-23-3
通用封装 SC-59,SOT-23-3,TO-236-3
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装
