PESD5V0V4UW,115

产品分类: TVS二极管/ESD抑制器
厂牌: NEXPERIA
产品描述: 5V 单向 16W 1.5A 13V 6.4V SOT-665 贴片安装
供应商型号: AV-S-PHSPESD5V0V4UW115
供应商: Avnet
标准整包数: 4000

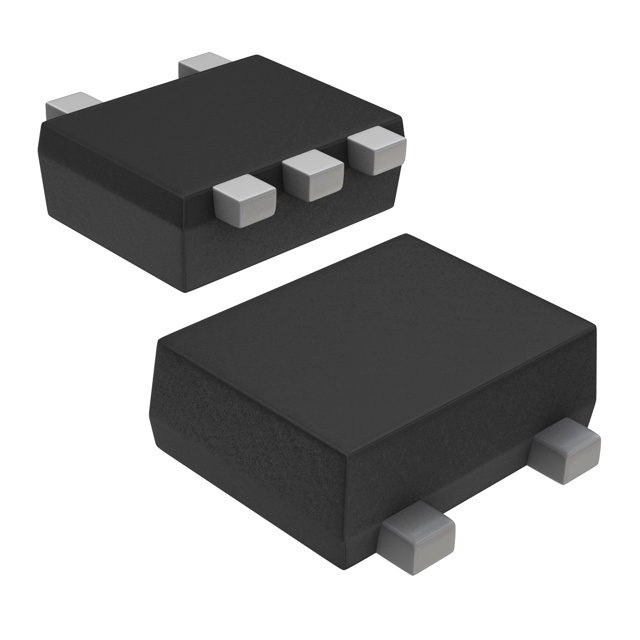

NEXPERIA TVS二极管/ESD抑制器 PESD5V0V4UW,115

PESD5V0V4UW,115概述

    Nexperia PESDxV4UF/G/W 电子元器件产品概述及技术手册

    1. 产品简介


    PESDxV4UF/G/W系列 是来自Nexperia公司的一款超低电容单向四路ESD保护二极管阵列,专门设计用于保护信号线免受静电放电(ESD)和其他瞬态脉冲的损坏。该系列广泛应用于计算机及其外围设备、通信系统、音频和视频设备、便携式电子产品、蜂窝手机及其附件等领域,尤其适用于SIM卡保护。

    2. 技术参数


    以下是产品的主要技术参数:
    - 型号类型
    - PESD3V3V4UF, PESD3V3V4UG, PESD3V3V4UW
    - PESD5V0V4UF, PESD5V0V4UG, PESD5V0V4UW

    - 包装类型
    - PESD3V3V4UF: SOT886 (MO-252)
    - PESD3V3V4UG: SOT353 (SC-88A)
    - PESD3V3V4UW: SOT665
    - PESD5V0V4UF, PESD5V0V4UG, PESD5V0V4UW: 同上
    - 技术规格
    - 最大峰值脉冲功率: PPP = 16 W
    - 峰值脉冲电流: IPP = 1.5 A
    - 反向阻断电压: VRWM ≤ 5.0 V
    - 正向电压: VBR ≥ 5.3 V
    - 电容: Cd ≤ 18 pF (f = 1 MHz; VR = 0 V)
    - 反向泄漏电流: IRM ≤ 25 nA
    - 钳位电压: VCL ≤ 13 V (IPP = 1.7 A)

    3. 产品特点和优势


    PESDxV4UF/G/W系列 采用了超低电容设计,特别适合需要高信号完整性与高抗干扰能力的应用场合。此外,它具有以下独特优势:
    - 低泄漏电流: IRM = 25 nA,使得待机功耗极低。
    - 高可靠性: ESD防护能力高达12 kV,符合工业标准。
    - 卓越的信号完整性: 非常低的电容(Cd ≤ 18 pF),有效减少对信号传输的影响。
    - 易于集成: 小巧的封装,如SOT886和SOT353,非常适合空间受限的设计。

    4. 应用案例和使用建议


    PESDxV4UF/G/W系列 主要应用于计算机、通信系统、音频视频设备、便携式电子产品和蜂窝手机等领域。根据手册提供的应用示例,我们推荐以下使用建议:
    - 合理布局: 将器件放置在输入端口或连接器附近,以最大限度减少保护路径长度。
    - 避免干扰: 确保信号路径尽可能短,并且不与未受保护的导线平行,以防止干扰。
    - 良好的接地: 使用接地平面和多层PCB上的地通孔来优化信号路径。

    5. 兼容性和支持


    PESDxV4UF/G/W系列 的兼容性良好,可与多种信号线路接口配合使用。Nexperia公司提供详尽的技术支持,包括焊接指南和故障排除文档,确保用户能够高效地部署这些产品。

    6. 常见问题与解决方案


    手册中提到了一些常见问题及解决方案,例如:
    - 问题: 设备在焊接时出现不良接触。
    - 解决方案: 使用推荐的回流焊工艺,并确保焊盘位置正确。

    7. 总结和推荐


    Nexperia PESDxV4UF/G/W系列 在技术指标和功能方面表现出色,特别适合需要高性能ESD保护的应用。我们强烈推荐在各类通信和消费电子设备中使用这些二极管阵列。由于其优秀的信号完整性和紧凑的设计,它们可以显著提高系统的可靠性和稳定性。

PESD5V0V4UW,115参数

参数
极性 单向
工作电压 5V
箝位电压 13V
击穿电压 6.4V
峰值脉冲电流 1.5A
峰值脉冲功率 16W
1.7mm(Max)
SOT-665
600μm(Max)
通用封装 SOT-665
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

PESD5V0V4UW,115厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

PESD5V0V4UW,115数据手册

厂牌 PDF简要描述 下载
NEXPERIA TVS二极管/ESD抑制器 NEXPERIA PESD5V0V4UW,115 PESD5V0V4UW,115数据手册

PESD5V0V4UW,115封装设计

查看详情并下载
Symbol
Footprint
3D Model
