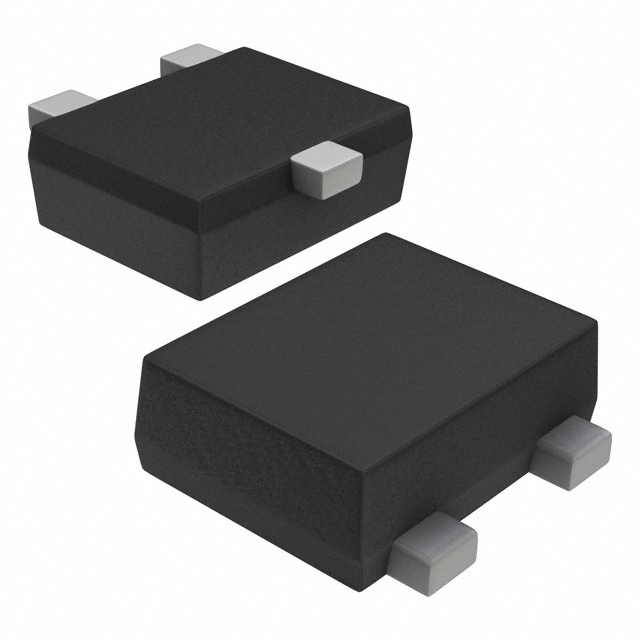

PESD5V0X1BQ,115

产品分类: TVS二极管/ESD抑制器
厂牌: NEXPERIA
产品描述: 5V 双向 5.8V SOT-663 贴片安装
供应商型号: AV-S-PHSPESD5V0X1BQ115
供应商: Avnet
标准整包数: 4000
NEXPERIA TVS二极管/ESD抑制器 PESD5V0X1BQ,115

PESD5V0X1BQ,115概述

    PESD5V0X1BQ 和 PESD5V0X1BT 超低电容双向静电放电保护二极管技术手册

    1. 产品简介


    1.1 基本描述
    PESD5V0X1BQ 和 PESD5V0X1BT 是超低电容双向静电放电(ESD)保护二极管,采用小型表面贴装塑料封装。这些二极管设计用于保护信号线免受静电放电和其他瞬态损害。它们也可用于正向单向ESD保护多达两条信号线。
    1.2 特点
    - 双向ESD保护
    - 单向ESD保护可达两条信号线
    - 符合IEC 61000-4-2标准,级别4(ESD)
    - 极低电容:Cd = 0.9 pF
    - 非常低的漏电流:IRM = 1 nA
    - 汽车级认证:AEC-Q101
    1.3 应用领域
    - USB接口保护
    - SIM卡保护
    - 天线保护
    - 计算机、外围设备及打印机
    - 移动电子设备
    - 通信系统
    - 高速数据线
    - 以太网(10/100/1000 Mbit/s)

    2. 技术参数


    2.1 快速参考数据
    - 逆向保持电压 (VRWM): - 5 V
    - 电容 (Cd):
    - 双向配置:f = 1 MHz, VR = 0V: 0.9 - 1.3 pF
    - 单向配置:f = 1 MHz, VR = 0V: 2 - 2.6 pF
    - 最大ESD电压 (VESD):
    - 接触放电:> 8 kV
    - 人体模型:> 10 kV
    2.2 限制值
    - 结温 (Tj): - 150 °C
    - 环境温度 (Tamb): - 55 °C to +150 °C
    - 存储温度 (Tstg): - 65 °C to +150 °C
    2.3 特性
    - 逆向保持电压 (VRWM): - 5 V
    - 逆向泄漏电流 (IRM): VRWM = 5 V时为 1 nA
    - 击穿电压 (VBR): IR = 5 mA时为 5.8 - 9.5 V
    - 电容 (Cd):
    - 双向配置:f = 1 MHz, VR = 0V: 0.9 - 1.3 pF
    - 单向配置:f = 1 MHz, VR = 0V: 2 - 2.6 pF
    - 差分电阻 (rdif): IR = 1 mA时为 - 100 Ω

    3. 产品特点和优势


    PESD5V0X1BQ 和 PESD5V0X1BT 的独特功能在于其超低电容和非常低的漏电流,使其成为保护敏感信号线的理想选择。这些特性使其适用于各种高速通信设备、计算机外设和移动电子产品。其汽车级认证也使其在高可靠性要求的应用中表现出色。

    4. 应用案例和使用建议


    4.1 应用示例
    - 保护USB接口
    - SIM卡保护
    - 无线天线保护
    4.2 使用建议
    - 将设备尽可能靠近输入端口或连接器放置
    - 缩短保护设备到被保护线路的距离
    - 最小化平行信号路径
    - 避免将保护导线与未保护导线并行布置
    - 最小化所有印刷电路板(PCB)导电回路,包括电源和接地回路
    - 最小化瞬态返回路径长度
    - 避免共享瞬态返回路径到公共接地

    5. 兼容性和支持


    PESD5V0X1BQ 和 PESD5V0X1BT 与其他同类电子元器件具有良好的兼容性,可广泛应用于多种设备和系统中。制造商提供了全面的技术支持和维护服务,确保用户能够充分发挥这些保护二极管的性能。

    6. 常见问题与解决方案


    6.1 常见问题
    - 设备安装困难
    - 损坏后的维修
    6.2 解决方案
    - 确保按照推荐的电路布局进行安装
    - 及时更换损坏的设备,确保系统的稳定运行

    7. 总结和推荐


    PESD5V0X1BQ 和 PESD5V0X1BT 是高性能、高可靠性的超低电容双向ESD保护二极管,适合于多种高速通信和移动电子设备。其出色的保护性能和广泛的适用范围使其在市场上具有很强的竞争优势。我们强烈推荐在需要对信号线进行有效ESD保护的应用中使用这些产品。
    更多详细信息,请访问:http://www.nexperia.com
    联系销售办公室地址,请发送电子邮件至:salesaddresses@nexperia.com

PESD5V0X1BQ,115参数

参数
箝位电压 -
击穿电压 5.8V
峰值脉冲电流 -
峰值脉冲功率 -
极性 双向
工作电压 5V
1.7mm(Max)
SOT-663
600μm(Max)
通用封装 SOT-663
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装
