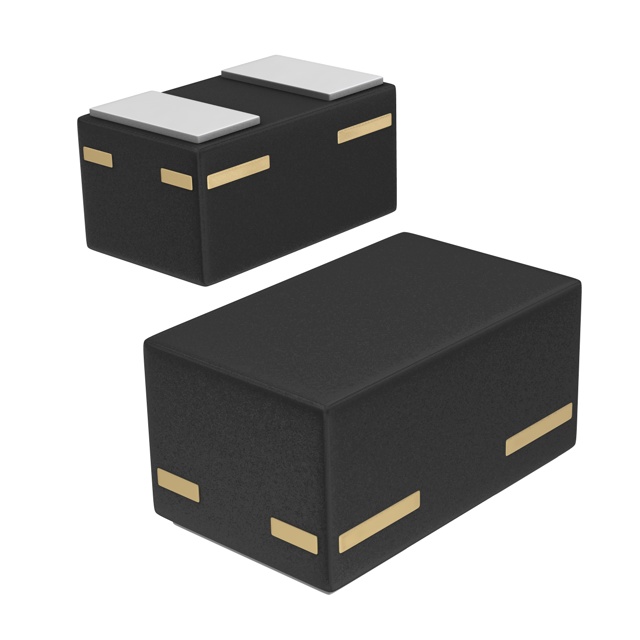

PESD5V0F1BL-QYL

产品分类: TVS二极管/ESD抑制器
厂牌: NEXPERIA
产品描述: 2.5A 15V 6V SOD-882 贴片安装
供应商型号: PESD5V0F1BL-QYL
供应商: 国内现货
标准整包数: 10000
NEXPERIA TVS二极管/ESD抑制器 PESD5V0F1BL-QYL

PESD5V0F1BL-QYL概述

    Nexperia PESD5V0F1BL-Q Femtofarad Bidirectional ESD Protection Diode

    1. 产品简介


    产品类型:瞬态电压抑制二极管(TVS)
    主要功能:提供双向静电放电(ESD)保护
    应用领域:10/100/1000 Mbit/s以太网、便携式电子产品、火线接口、通信系统、高传输率数据线、电脑及其外设、SIM卡保护、音频视频设备、手机及配件、天线保护

    2. 技术参数


    - 工作电压范围:0 V 至 5.5 V
    - 最大反向工作电压 (VRWM):5.5 V
    - 击穿电压 (VBR):6 V 至 10 V
    - 漏电流 (IRM):1 nA 至 100 nA
    - 反向电容 (Cd):0.4 pF 至 0.55 pF
    - 钳位电压 (VCL):11 V 至 15 V
    - 额定脉冲电流 (IPPM):2.5 A
    - 钳位峰值功率 (IPP):高达 2.5 A 的电流下 15 V 钳位电压
    - 静电放电 (ESD) 额定值:接触放电:±10 kV;人体模型 (HBM):±10 kV

    3. 产品特点和优势


    - 超低电容:400 fF,适合高速数据线保护
    - 低钳位电压:在 30 ns 和 ±8 kV 下的钳位电压为 30 V
    - 超低泄漏电流:小于 1 nA
    - 超高ESD防护能力:高达10 kV的ESD防护等级
    - 符合标准:通过 AEC-Q101 认证,适用于汽车应用
    - 双向保护:保护信号线免受正负方向的ESD冲击

    4. 应用案例和使用建议


    应用案例:
    - 用于10/100/1000 Mbit/s以太网端口,保护信号免受ESD冲击
    - 在移动设备中,保护USB或雷电接口不受过压损伤
    - SIM卡保护,确保SIM卡的数据安全
    使用建议:
    - 将PESD5V0F1BL-Q尽量靠近输入端或连接器放置,以缩短保护路径。
    - 最小化并行信号路径,避免将保护导体与未保护导体平行布线。
    - 尽可能使用接地平面,并在多层PCB中使用接地过孔。
    - 谨慎设计电路板布局,避免形成不必要的导电环路,特别是电源和地线环路。

    5. 兼容性和支持


    - 兼容性:此产品可以与其他标准的ESD保护元件协同工作,特别是在需要高可靠性和紧凑封装的应用中。
    - 支持:Nexperia公司提供了详尽的技术文档和专业的技术支持,包括详细的安装指南、产品数据表和应用笔记,方便用户进行设计和验证。

    6. 常见问题与解决方案


    - 问题1:产品在安装过程中出现损坏。
    - 解决方案:严格按照电路板布局设计指南进行布线和安装,避免过大的电流或热应力导致产品损坏。
    - 问题2:产品在实际应用中无法达到预期的ESD防护效果。
    - 解决方案:检查电路板的接地设计,确保信号路径尽可能短,避免引入过多的噪声和干扰。

    7. 总结和推荐


    总结:Nexperia的PESD5V0F1BL-Q是一种高性能的双向ESD保护二极管,特别适用于高传输速率的数据线路保护。其独特的超低电容、低钳位电压、高可靠性等特点使其成为市场上同类产品的佼佼者。
    推荐:鉴于其优异的性能和广泛的适用性,强烈推荐此产品应用于需要高效ESD防护的场合,特别是在高速数据传输、通信系统及汽车电子等领域。

PESD5V0F1BL-QYL参数

参数
极性 -
工作电压 -
箝位电压 15V
击穿电压 6V
峰值脉冲电流 2.5A
峰值脉冲功率 -
SOD-882
通用封装 SOD-882
安装方式 贴片安装
包装方式 卷带包装
