PESD5V0V1BL

产品分类: TVS二极管/ESD抑制器
厂牌: NEXPERIA
产品描述: 5V 双向 45W 4.8A 12.5V 5V SOD-882 贴片安装 1.02mm*620μm*500μm
供应商型号: PESD5V0V1BL
供应商: 国内现货
标准整包数: 50

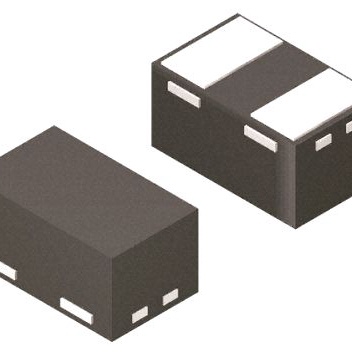

NEXPERIA TVS二极管/ESD抑制器 PESD5V0V1BL

PESD5V0V1BL概述

    PESD5V0V1BA/BB/BL 系列超低电容双向ESD保护二极管

    产品简介


    PESD5V0V1BA/BB/BL 是一款超低电容双向静电放电(ESD)保护二极管,专为保护信号线免受静电放电和其他瞬态事件损坏而设计。这些二极管具有非常小的封装尺寸,适用于多种应用领域,包括计算机和外围设备、通信系统、音频和视频设备、便携式电子产品等。

    技术参数


    - 反向耐压 (VRWM):5 V
    - 反向漏电流 (IRM):最大 10 nA
    - 击穿电压 (VBR):5.8 V 至 7.8 V
    - 电容 (Cd):11 pF 至 13 pF (f = 1 MHz, VR = 0 V)
    - 钳位电压 (VCL):12.5 V (IPP = 4.8 A)
    - 峰值脉冲功率 (PPP):45 W (tp = 8/20 μs)
    - 峰值脉冲电流 (IPP):4.8 A (tp = 8/20 μs)
    该系列二极管符合 IEC 61000-4-2 和 MIL-STD-883 标准,具有高达 30 kV 的静电放电防护能力。此外,这些二极管还具备出色的低泄漏电流和动态电阻特性。

    产品特点和优势


    1. 超低电容:PESD5V0V1BA/BB/BL 系列电容仅为 11 pF 至 13 pF,能有效降低信号损失,特别适用于高速信号线路。
    2. 高防护等级:通过 IEC 61000-4-2 标准,具备高达 30 kV 的静电放电防护能力,远高于一般需求。
    3. 低钳位电压:在脉冲电流为 4.8 A 时,钳位电压仅为 12.5 V,有助于减少瞬态过压对电路的影响。
    4. AEC-Q101认证:适用于汽车应用,符合严格的工业标准。
    5. 小型化设计:提供多种封装选项(SOD323、SOD523 和 SOD882),便于集成到紧凑的设计中。

    应用案例和使用建议


    1. 计算机及外围设备:用于保护 USB、HDMI 等接口,避免瞬态电压损坏敏感电路。
    2. 通信系统:可用于保护 10/100 Mbit/s 以太网端口,确保网络传输稳定。
    3. 音频视频设备:适用于保护音频接口和 HDMI 接口,提升音视频质量。
    4. 便携式电子产品:如智能手机和平板电脑,保护 SIM 卡接口和其他易损接口。
    使用建议:
    - 尽量将 PESD5V0V1BA/BB/BL 靠近被保护的输入终端或连接器放置。
    - 最小化设备与被保护信号线之间的路径长度。
    - 避免并行运行保护导线和未保护导线。
    - 尽可能使用接地平面和多层 PCB。

    兼容性和支持


    - PESD5V0V1BA/BB/BL 与各类标准 PCB 制造工艺兼容,支持自动化组装。
    - 获得制造商的技术支持和售后保障,确保产品质量和长期稳定性。

    常见问题与解决方案


    1. 反向漏电流过大
    - 检查焊接质量,确保引脚无短路现象。
    - 确认工作温度在规格范围内,过高温度会导致漏电流增加。

    2. 信号完整性差
    - 检查 PCB 设计,确保信号路径最短且没有干扰源。
    - 考虑信号频率,选择更合适的封装类型。
    3. 防静电失效
    - 使用正确的方法进行静电防护,确保操作环境达到标准。
    - 定期检查和维护设备,确保长期可靠运行。

    总结和推荐


    PESD5V0V1BA/BB/BL 系列二极管以其出色的抗 ESD 性能、低电容和 AEC-Q101 认证等优点,非常适合应用于汽车、通信和消费电子等领域。推荐在对 ESD 保护要求较高的场合使用。
    如果您需要进一步的帮助或技术支持,请联系您当地的销售办公室。

PESD5V0V1BL参数

参数
工作电压 5V
箝位电压 12.5V
击穿电压 5V
峰值脉冲电流 4.8A
峰值脉冲功率 45W
极性 双向
长*宽*高 1.02mm*620μm*500μm
通用封装 SOD-882
安装方式 贴片安装
应用等级 汽车级

PESD5V0V1BL厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。
