NHD-7.0-800480AF-ASXP-T

产品分类: LED显示器件
厂牌: NEWHAVEN DISPLAY
产品描述: 电阻式式 800 x 480 TFT LCD 7in 透射式 156.68mm 88.519mm LED 165mm*104mm*4.7mm
供应商型号: 218682
供应商: 海外现货
标准整包数: 1

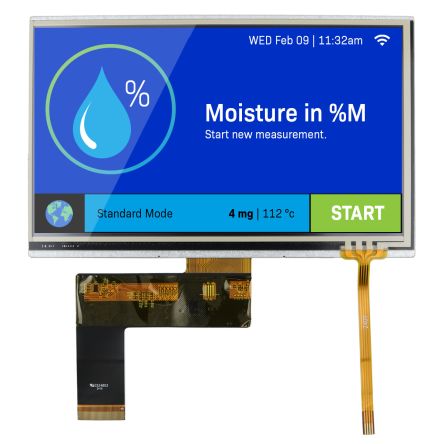

NEWHAVEN DISPLAY LED显示器件 NHD-7.0-800480AF-ASXP-T

NHD-7.0-800480AF-ASXP-T概述

    NHD-7.0-800480AF-ASXP-T1A 7.0" TFT LCD Display Technical Overview

    1. 产品简介


    NHD-7.0-800480AF-ASXP-T1A 是一款由Newhaven Display International, Inc.生产的7.0英寸IPS TFT显示屏,配备了电阻触摸屏。此产品适用于各种显示需求,包括工业控制、信息终端、便携式设备以及车载显示器等领域。它的主要功能是提供高清晰度的图像显示和精确的触摸输入功能,为用户带来优秀的视觉体验和交互能力。

    2. 技术参数


    - 机械特性:机械图纸详细列出了各部分尺寸和公差。
    - 电气特性:
    - 供电电压:3.3V(TFT逻辑),9.3V(背光,180mA)
    - 驱动电流:28mA至83mA
    - 输入信号:
    - DCLK:时钟信号频率范围23MHz至27MHz
    - HSYNC 和 VSYNC:同步脉冲宽度分别为2至8个时钟周期
    - 光学特性:
    - 亮度:780cd/m²
    - 响应时间:最大25ms
    - 视角:水平85°,垂直85°
    - 触控面板特性:
    - 线性度:±3%
    - 电路电阻:X轴50至450Ω,Y轴350至1100Ω
    - 绝缘电阻:≥20MΩ
    - 操作力:30至100g
    - 耐写字符数:100,000次
    - 表面硬度:3H
    - 工作温度范围:-20°C至+70°C
    - 存储温度范围:-30°C至+80°C
    - 背光寿命:>30,000小时(降至半亮度)

    3. 产品特点和优势


    NHD-7.0-800480AF-ASXP-T1A的主要特点是:
    - 抗反光和防眩光:提供了更好的观看体验。
    - 高分辨率和高亮度:适用于需要高质量图像显示的应用。
    - 宽视角:适合多种角度观看。
    - 低功耗:适用于对能耗要求高的应用。
    - 触摸灵敏度高:能够快速准确地响应用户的触摸输入。

    4. 应用案例和使用建议


    应用案例:
    - 工业控制界面:用于监控系统和控制面板,确保实时数据可视化。
    - 医疗设备:高分辨率和宽视角使其成为医疗设备的理想选择。
    - 车载显示器:高亮度和宽视角适合在各种驾驶环境下使用。
    使用建议:
    - 环境温度管理:在极端温度条件下使用时,请确保设备能够承受这些条件。
    - 供电管理:确保供电电压稳定,避免过压或欠压导致的损坏。
    - 触摸校准:首次使用时进行触摸校准,确保触摸输入的准确性。

    5. 兼容性和支持


    - 兼容性:NHD-7.0-800480AF-ASXP-T1A 支持24位并行RGB接口和4线电阻式触摸屏。
    - 配套资源:
    - 支持论坛:https://support.newhavendisplay.com/hc/en-us/community/topics
    - GitHub:https://github.com/newhavendisplay
    - 示例代码:https://support.newhavendisplay.com/hc/en-us/categories/4409527834135-Example-Code/
    - 知识中心:https://www.newhavendisplay.com/knowledgecenter.html
    - 质量中心:https://www.newhavendisplay.com/qualitycenter.html

    6. 常见问题与解决方案


    - 问题:设备无法正常启动。
    - 解决方法:检查供电电压是否在3.3V和9.3V之间,并确保所有连接正确。
    - 问题:触摸响应不准确。
    - 解决方法:重新校准触摸屏,确保传感器与屏幕完美对齐。
    - 问题:屏幕出现闪烁或抖动。
    - 解决方法:调整DCLK频率或检查信号线路是否接触良好。

    7. 总结和推荐


    NHD-7.0-800480AF-ASXP-T1A是一款高性能的7.0英寸IPS TFT显示屏,具有出色的图像质量和触摸响应能力。它在工业控制、医疗设备、车载显示器等领域的应用表现出色。如果你需要一款高性价比、高可靠性的显示解决方案,这款产品绝对值得考虑。强烈推荐!

NHD-7.0-800480AF-ASXP-T参数

参数
显示宽度 156.68mm
接口方式 -
视角 -
背光颜色 LED
分辨率(pixels) 800 x 480
显示高度 88.519mm
显示颜色 -
字符宽度 -
发光强度 -
字符高度 -
触碰模式 电阻式式
显示模式 透射式
显示尺寸 7in
显示类型 TFT LCD
控制器类型 -
长*宽*高 165mm*104mm*4.7mm
包装方式 散装

NHD-7.0-800480AF-ASXP-T厂商介绍

Newhaven Display是一家全球领先的液晶显示屏制造商,专注于为各种工业、医疗、商业和消费电子产品提供定制化的显示解决方案。公司主营产品包括LCD、OLED和LED显示屏,涵盖多种尺寸和分辨率,以满足不同客户的需求。

产品分类主要包括:
1. 单色LCD:适用于需要清晰显示文本和图形的应用。
2. 彩色LCD:提供更丰富的视觉体验,适用于需要显示彩色图像的应用。
3. OLED显示屏:以其高对比度和快速响应时间,适用于高端显示需求。
4. LED显示屏:以其高亮度和低功耗特点,适用于户外和高亮度环境。

应用领域广泛,包括但不限于:
- 工业控制:如自动化设备、仪器面板。
- 医疗设备:如监护仪、诊断设备。
- 商业显示:如POS系统、广告牌。
- 消费电子:如智能家居设备、便携式游戏机。

Newhaven Display的优势在于:
- 定制化服务:能够根据客户需求定制显示屏规格和功能。
- 高质量标准:遵循严格的质量控制流程,确保产品可靠性。
- 快速响应:提供快速的技术支持和交货服务,满足紧急需求。
- 技术创新:不断研发新技术,以保持行业领先地位。

NHD-7.0-800480AF-ASXP-T数据手册

厂牌 PDF简要描述 下载
NEWHAVEN DISPLAY LED显示器件 NEWHAVEN DISPLAY NHD-7.0-800480AF-ASXP-T NHD-7.0-800480AF-ASXP-T数据手册
