NHD-7.0-800480AF-ASXP

产品分类: LED显示器件
厂牌: NEWHAVEN DISPLAY
产品描述: 800 x 480 TFT LCD 7in 透射式 156.7mm 89.1mm LED 165mm*104mm*3.5mm
供应商型号: 757-NHD-7.0-800480AF-ASXP-ND
供应商: Digi-Key
标准整包数: 1
NEWHAVEN DISPLAY LED显示器件 NHD-7.0-800480AF-ASXP

NHD-7.0-800480AF-ASXP概述


    产品简介

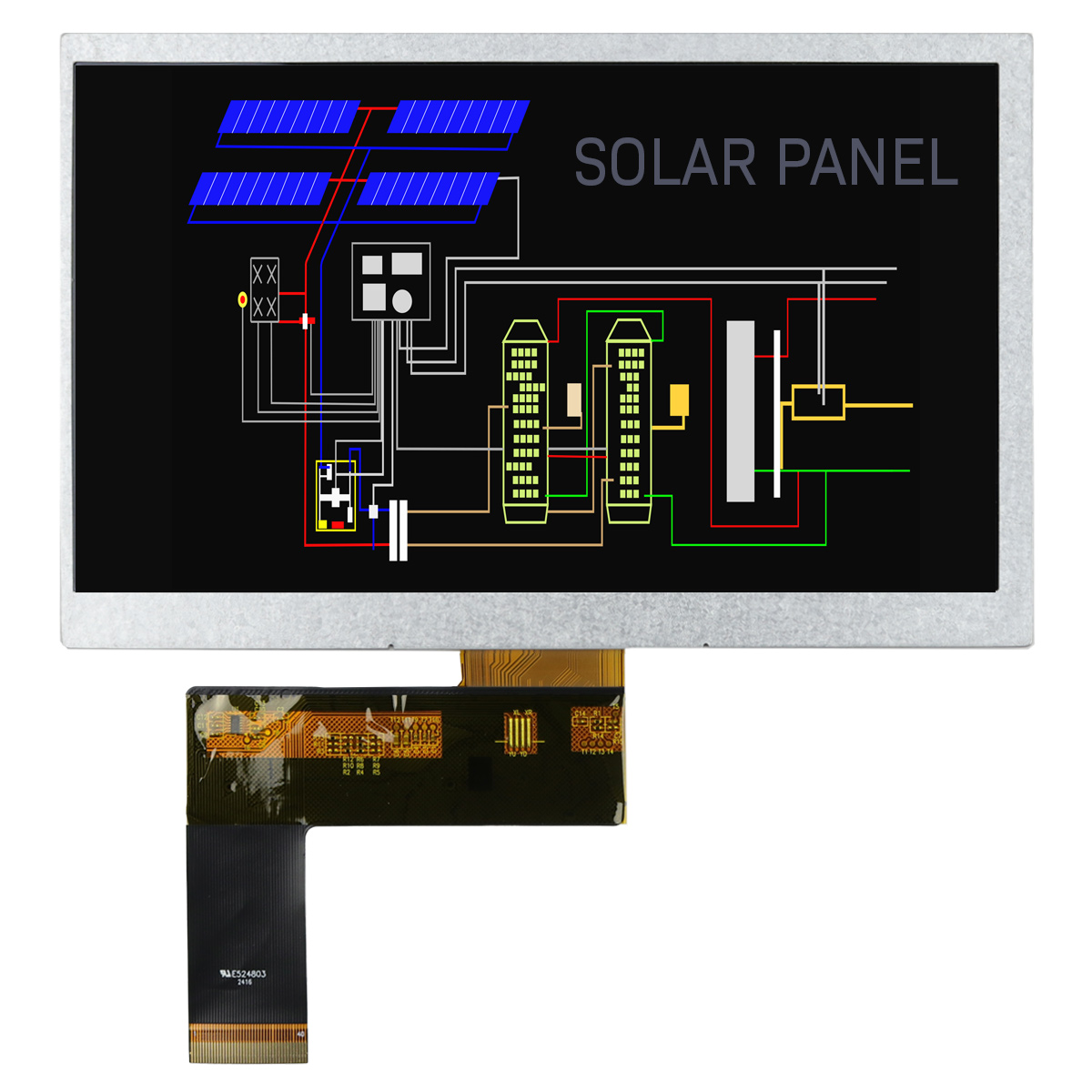

    NHD-7.0-800480AF-ASXP1 是一款由 Newhaven Display International, Inc. 生产的7.0英寸800x480分辨率IPS TFT液晶显示屏。该产品主要应用于工业控制、医疗设备、车载显示系统等多个领域,提供高清晰度、稳定可靠的操作体验。其驱动IC为ST7277 TFT,接口方式为24位并行RGB接口,具有良好的兼容性和广泛的应用前景。

    技术参数


    - 机械尺寸:具体尺寸参见附图
    - 供电要求:
    - 电源电压(LCD和逻辑):3.3V (VDD)
    - 背光供电电压:9.3V (VLED)
    - 背光电流:180mA (ILED)
    - 操作环境:
    - 操作温度范围:-20°C 至 +70°C
    - 存储温度范围:-30°C 至 +80°C
    - 电气特性:
    - 电源电压范围:3.1V 至 3.6V
    - 供电电流:28mA 至 83mA
    - “H”电平输入:0.7 VDD 至 VDD
    - “L”电平输入:GND 至 0.3 VDD
    - “H”电平输出:VDD - 0.4V 至 VDD
    - “L”电平输出:GND 至 GND + 0.4V
    - 光学特性:
    - 对比度:800 至 1000:1
    - 亮度:1000 cd/m²
    - 响应时间(上升+下降):25ms
    - 视角度:
    - 上下:±85°
    - 左右:±85°
    - 颜色特性:RGB色彩覆盖良好,适用于各种彩色显示应用

    产品特点和优势


    NHD-7.0-800480AF-ASXP1 以其独特的设计和卓越的性能在多个应用领域中脱颖而出。产品支持多种接口模式(DE模式、同步模式和同步-DE模式),可以灵活地适应不同应用场景的需求。此外,该产品的背光寿命长达30,000小时,保证了长期稳定的显示效果。在高温和低温存储条件下均能表现出色,显示出其优异的环境适应能力。

    应用案例和使用建议


    应用案例:
    - 工业控制面板:通过其高亮度和广视角特性,确保即使在户外或光线较暗的地方也能清晰读取信息。
    - 医疗显示器:满足医疗设备对显示效果的高度要求,尤其是在长时间使用的环境中。
    使用建议:
    - 在高温环境下使用时,确保产品温度不超出其规定的最大工作温度范围。
    - 使用时请按照推荐的背光电压进行驱动,以确保最佳的显示效果和延长使用寿命。
    - 选择合适的FFC连接器,如Molex 54104-4031,以确保良好的信号传输。

    兼容性和支持


    - 兼容性:NHD-7.0-800480AF-ASXP1 采用标准的24位并行RGB接口,与大多数微处理器(MPU)兼容。详细的技术文档和例程可以在Newhaven Display的官方网站上找到。
    - 支持服务:
    - 支持论坛:https://support.newhavendisplay.com/hc/en-us/community/topics
    - GitHub:https://github.com/newhavendisplay
    - 示例代码:https://support.newhavendisplay.com/hc/en-us/categories/4409527834135-Example-Code/
    - 知识中心:https://www.newhavendisplay.com/knowledgecenter.html
    - 质量中心:https://www.newhavendisplay.com/qualitycenter.html
    - 预防措施:https://www.newhavendisplay.com/specs/precautions.pdf
    - 保修条款:https://www.newhavendisplay.com/terms.html

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 背光亮度不足 | 确保供电电压为9.3V,并检查连接是否稳固。 |
    | 显示图像闪烁 | 确认DE信号与同步信号配置正确,必要时尝试其他接口模式。 |
    | 触摸响应慢 | 检查触摸屏连接是否正常,确保使用推荐的FFC连接器。 |

    总结和推荐


    总体而言,NHD-7.0-800480AF-ASXP1是一款性能稳定、可靠性高的液晶显示屏,非常适合工业控制、医疗设备及车载显示系统等领域。其广泛的操作温度范围、较长的背光寿命及多样的接口模式使其在各种应用环境中都能表现出色。我们强烈推荐这款产品给需要高性能显示设备的用户。

NHD-7.0-800480AF-ASXP参数

参数
背光颜色 LED
分辨率(pixels) 800 x 480
显示颜色 -
字符宽度 -
发光强度 -
字符高度 -
视角 -
显示尺寸 7in
接口方式 -
显示高度 89.1mm
显示宽度 156.7mm
触碰模式 -
显示模式 透射式
控制器类型 -
显示类型 TFT LCD
长*宽*高 165mm*104mm*3.5mm
包装方式 散装

NHD-7.0-800480AF-ASXP厂商介绍

Newhaven Display是一家全球领先的液晶显示屏制造商,专注于为各种工业、医疗、商业和消费电子产品提供定制化的显示解决方案。公司主营产品包括LCD、OLED和LED显示屏,涵盖多种尺寸和分辨率,以满足不同客户的需求。

产品分类主要包括:
1. 单色LCD:适用于需要清晰显示文本和图形的应用。
2. 彩色LCD:提供更丰富的视觉体验,适用于需要显示彩色图像的应用。
3. OLED显示屏:以其高对比度和快速响应时间,适用于高端显示需求。
4. LED显示屏:以其高亮度和低功耗特点,适用于户外和高亮度环境。

应用领域广泛,包括但不限于:
- 工业控制:如自动化设备、仪器面板。
- 医疗设备:如监护仪、诊断设备。
- 商业显示:如POS系统、广告牌。
- 消费电子:如智能家居设备、便携式游戏机。

Newhaven Display的优势在于:
- 定制化服务:能够根据客户需求定制显示屏规格和功能。
- 高质量标准:遵循严格的质量控制流程,确保产品可靠性。
- 快速响应:提供快速的技术支持和交货服务,满足紧急需求。
- 技术创新:不断研发新技术,以保持行业领先地位。

NHD-7.0-800480AF-ASXP数据手册

厂牌 PDF简要描述 下载
NEWHAVEN DISPLAY LED显示器件 NEWHAVEN DISPLAY NHD-7.0-800480AF-ASXP NHD-7.0-800480AF-ASXP数据手册
