首页  >  产品百科  >  NHD-2.4-240320AF-CSXP

NHD-2.4-240320AF-CSXP

产品分类: LED显示器件
厂牌: NEWHAVEN DISPLAY
产品描述: 320 x 240 (QVGA) RGB,SPI,并联 TFT - Color 2.4in 透射式 黑色 50.66mm 38.42mm ST7789Vi LED - 白色
供应商型号: SG-NHD-2.4-240320AF-CSXP
供应商: 国内现货
标准整包数: 1
NEWHAVEN DISPLAY LED显示器件 NHD-2.4-240320AF-CSXP

NHD-2.4-240320AF-CSXP概述

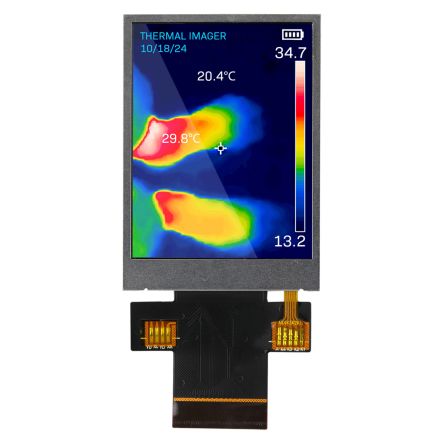

    NHD-2.4-240320AF-CSXP: 2.4" 240x320 IPS TFT Display

    1. 产品简介


    产品类型: 2.4英寸IPS TFT显示屏
    主要功能: 集成了高性能的ST7789VI控制器,支持8/16位并行RGB接口和3线SPI接口。
    应用领域: 广泛应用于工业控制、智能家居、医疗器械、车载娱乐系统等领域。

    2. 技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 操作温度范围 | -20 +70 | ℃ |
    | 存储温度范围 | -30 +80 | ℃ |
    | LCD供电电压 | 2.4 | 3.3 | 3.6 | V |
    | 逻辑供电电压 | 1.65 | 1.8 | 3.6 | V |
    | 供电电流 | 5 | 10 | 15 | mA |
    | 背光供电电流 | 80 | 160 | 200 | mA |
    | 背光供电电压 | 2.7 | 3.0 | 3.4 | V |
    | 背光寿命 | 30,000 | 50,000 | - | 小时 |
    | 对比度 | 1000 | 1500 | - | - |
    | 发光度 | 1000 | 1200 | - | cd/m² |
    | 响应时间 | - | 35 | 45 | ms |
    | 视角(上/下) | 70 | 80 | - | ° |
    | 视角(左/右) | 70 | 80 | - | ° |

    3. 产品特点和优势


    - 高分辨率: 240x320像素,提供清晰细腻的显示效果。
    - 宽温操作范围: -20℃到+70℃的操作温度范围,适用于多种恶劣环境。
    - 低功耗: 典型供电电流为10mA,适合便携式设备使用。
    - 高对比度和亮度: 1500:1的对比度和1200cd/m²的亮度,保证了良好的可视性和可读性。
    - 内置ST7789VI控制器: 简化设计,方便集成和开发。

    4. 应用案例和使用建议


    - 应用案例: 该显示屏已成功应用于工业仪表盘、智能家居控制面板、车载导航系统中。
    - 使用建议: 在设计应用时,建议使用40针0.5mm间距的FFC连接器,如Molex 54132-4062。确保背光驱动电压和电流符合规范,以延长背光寿命。在极端环境下使用时,注意散热设计,防止过热导致性能下降。

    5. 兼容性和支持


    - 兼容性: 支持8/16位并行RGB接口和3线SPI接口,可与多种微处理器和控制器兼容。
    - 支持资源: 提供官方技术支持论坛、GitHub代码库、示例代码及质量中心,帮助用户快速解决问题和进行二次开发。

    6. 常见问题与解决方案


    - 问题1: 背光闪烁。
    解决办法: 检查背光驱动电路,确保电流稳定且不超出最大限制。
    - 问题2: 显示内容异常。
    解决办法: 重新初始化显示屏,检查通信接口是否正常。
    - 问题3: 温度过高。
    解决办法: 加强散热设计,考虑使用散热片或风扇辅助散热。

    7. 总结和推荐


    综合评估: NHD-2.4-240320AF-CSXP是一款高性能、高可靠性的2.4英寸IPS TFT显示屏,具有广泛的温度适应性和出色的光学特性。其内置的ST7789VI控制器简化了设计过程,使得该产品非常适合各种工业和消费类应用。
    推荐使用: 强烈推荐给需要高分辨率、宽温操作和良好光学性能的应用开发者。

NHD-2.4-240320AF-CSXP参数

参数
字符宽度 -
显示宽度 50.66mm
控制器类型 ST7789Vi
字符高度 -
发光强度 -
显示颜色 黑色
触碰模式 -
显示模式 透射式
显示类型 TFT - Color
接口方式 RGB,SPI,并联
显示尺寸 2.4in
视角 -
背光颜色 LED - 白色
显示高度 38.42mm
分辨率(pixels) 320 x 240 (QVGA)
包装方式 盒装

NHD-2.4-240320AF-CSXP厂商介绍

Newhaven Display是一家全球领先的液晶显示屏制造商,专注于为各种工业、医疗、商业和消费电子产品提供定制化的显示解决方案。公司主营产品包括LCD、OLED和LED显示屏,涵盖多种尺寸和分辨率,以满足不同客户的需求。

产品分类主要包括:
1. 单色LCD:适用于需要清晰显示文本和图形的应用。
2. 彩色LCD:提供更丰富的视觉体验,适用于需要显示彩色图像的应用。
3. OLED显示屏:以其高对比度和快速响应时间,适用于高端显示需求。
4. LED显示屏:以其高亮度和低功耗特点,适用于户外和高亮度环境。

应用领域广泛,包括但不限于:
- 工业控制:如自动化设备、仪器面板。
- 医疗设备:如监护仪、诊断设备。
- 商业显示:如POS系统、广告牌。
- 消费电子:如智能家居设备、便携式游戏机。

Newhaven Display的优势在于:
- 定制化服务:能够根据客户需求定制显示屏规格和功能。
- 高质量标准:遵循严格的质量控制流程,确保产品可靠性。
- 快速响应:提供快速的技术支持和交货服务,满足紧急需求。
- 技术创新:不断研发新技术,以保持行业领先地位。

NHD-2.4-240320AF-CSXP数据手册

厂牌 PDF简要描述 下载
NEWHAVEN DISPLAY LED显示器件 NEWHAVEN DISPLAY NHD-2.4-240320AF-CSXP NHD-2.4-240320AF-CSXP数据手册

NHD-2.4-240320AF-CSXP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 32.4 ¥ 270.54
库存: 10000
起订量: 100 增量: 1
交货地:
最小起订量为:100
合计: ¥ 27054
直接购买
加入购物车
