NHD-2.4-240320AF-CTXP-CTP

产品分类: LED显示器件
厂牌: NEWHAVEN DISPLAY
产品描述: 电容式 320 x 240 (QVGA) I2C,SPI,并联 TFT - Color 2.4in 透射式 黑色 49.96mm 37.72mm ST7789Vi LED - 白色
供应商型号: SG-NHD-2.4-240320AF-CTXP-CTP
供应商: 国内现货
标准整包数: 1
NEWHAVEN DISPLAY LED显示器件 NHD-2.4-240320AF-CTXP-CTP

NHD-2.4-240320AF-CTXP-CTP概述

    NHD-2.4-240320AF-CTXP-CTP 技术手册解析

    1. 产品简介

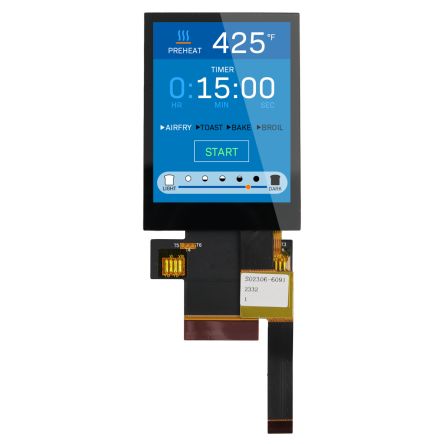

    产品类型: 2.4英寸 240x320分辨率的IPS TFT显示屏,集成电容式触摸面板。
    主要功能:
    - 支持多种接口:8/16位8080-II并行接口、3线SPI接口和I²C接口。
    - 内置ST7789VI TFT控制器和FT5426-003电容式触摸面板控制器。
    - 支持最多5点触控。
    应用领域:
    - 工业控制面板
    - 医疗设备显示界面
    - 消费电子产品

    2. 技术参数


    - 供电电压: LCD供电电压为2.4至3.6V;逻辑供电电压为1.65至3.6V。
    - 工作电流: 6至12mA(LCD供电);15至23mA(触摸屏供电)。
    - 光学特性: 显示亮度298cd/m²;对比度比为1000:1至1500:1。
    - 工作温度范围: LCD: -20℃至+70℃;触摸屏: -20℃至+70℃。
    - 存储温度范围: -30℃至+80℃。
    - 背光寿命: ILED = 80mA, T顶部 = 25℃时为30,000小时。

    3. 产品特点和优势


    - EMI屏蔽柔性扁平电缆: 集成的EMI屏蔽FPC确保了在电磁干扰环境下的稳定性。
    - 5点触控能力: 可实现多点触控,提高用户体验。
    - 低功耗设计: 在保证高性能的同时,功耗控制在合理范围内。
    - 兼容多种接口: 便于不同应用场景下的系统集成。

    4. 应用案例和使用建议


    应用场景: 适合用于需要高精度触控操作的工业设备显示、医疗监测设备等。
    使用建议:
    - 确保正确连接触摸屏接口,特别是对于I²C接口,需外接4.7kΩ上拉电阻。
    - 初始化代码提供了一个良好的起点,可以根据具体需求进行调整。

    5. 兼容性和支持


    - 兼容接口: 该产品兼容8/16位8080-II并行接口、3线SPI接口和I²C接口。
    - 支持和维护: 新罕布什尔显示屏公司提供了详细的文档和技术支持,如预览PDF文档(https://www.newhavendisplay.com/specs/precautions.pdf)和GitHub仓库(https://github.com/newhavendisplay)。

    6. 常见问题与解决方案


    - 问题: 触摸屏无响应。
    - 解决方案: 检查触摸屏的供电电压和接地是否正常,重新初始化触摸屏控制器。
    - 问题: 显示屏出现乱码。
    - 解决方案: 检查接口线路是否正确连接,确认初始化代码无误。

    7. 总结和推荐


    优点

    总结

    :
    - 高分辨率和宽视角。
    - 多种接口选择,便于系统集成。
    - 低功耗设计,适用于移动设备。
    - 强大的抗干扰能力。
    推荐:
    - 综合来看,NHD-2.4-240320AF-CTXP-CTP是一款优秀的电容式触摸屏,具有广泛的适用性和可靠性,特别适合于需要高精度触控操作的应用场景。强烈推荐使用。

NHD-2.4-240320AF-CTXP-CTP参数

参数
显示模式 透射式
字符高度 -
显示高度 37.72mm
发光强度 -
视角 -
分辨率(pixels) 320 x 240 (QVGA)
显示宽度 49.96mm
显示尺寸 2.4in
显示类型 TFT - Color
控制器类型 ST7789Vi
触碰模式 电容式
背光颜色 LED - 白色
字符宽度 -
接口方式 I2C,SPI,并联
显示颜色 黑色
包装方式 盒装

NHD-2.4-240320AF-CTXP-CTP厂商介绍

Newhaven Display是一家全球领先的液晶显示屏制造商,专注于为各种工业、医疗、商业和消费电子产品提供定制化的显示解决方案。公司主营产品包括LCD、OLED和LED显示屏,涵盖多种尺寸和分辨率,以满足不同客户的需求。

产品分类主要包括:
1. 单色LCD:适用于需要清晰显示文本和图形的应用。
2. 彩色LCD:提供更丰富的视觉体验,适用于需要显示彩色图像的应用。
3. OLED显示屏:以其高对比度和快速响应时间,适用于高端显示需求。
4. LED显示屏:以其高亮度和低功耗特点,适用于户外和高亮度环境。

应用领域广泛,包括但不限于:
- 工业控制:如自动化设备、仪器面板。
- 医疗设备:如监护仪、诊断设备。
- 商业显示:如POS系统、广告牌。
- 消费电子:如智能家居设备、便携式游戏机。

Newhaven Display的优势在于:
- 定制化服务:能够根据客户需求定制显示屏规格和功能。
- 高质量标准:遵循严格的质量控制流程,确保产品可靠性。
- 快速响应:提供快速的技术支持和交货服务,满足紧急需求。
- 技术创新:不断研发新技术,以保持行业领先地位。

NHD-2.4-240320AF-CTXP-CTP数据手册

厂牌 PDF简要描述 下载
NEWHAVEN DISPLAY LED显示器件 NEWHAVEN DISPLAY NHD-2.4-240320AF-CTXP-CTP NHD-2.4-240320AF-CTXP-CTP数据手册

NHD-2.4-240320AF-CTXP-CTP封装设计

查看详情并下载
Symbol
Footprint
3D Model
