NHD-2.4-240320AF-CSXP-T

产品分类: LED显示器件
厂牌: NEWHAVEN DISPLAY
产品描述: 电阻式式 320 x 240 (QVGA) RGB,SPI,并联 TFT - Color 2.4in 透射式 黑色 50.26mm 38.32mm ST7789Vi LED - 白色
供应商型号: SG-NHD-2.4-240320AF-CSXP-T
供应商: 国内现货
标准整包数: 1
NEWHAVEN DISPLAY LED显示器件 NHD-2.4-240320AF-CSXP-T

NHD-2.4-240320AF-CSXP-T概述

    # NHD-2.4-240320AF-CSXP-T1 电子元器件技术手册

    产品简介

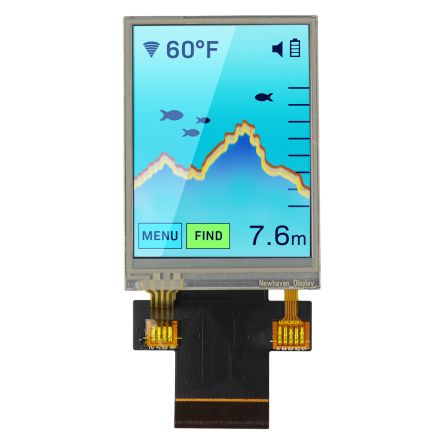

    NHD-2.4-240320AF-CSXP-T1 是一款由 Newhaven Display International, Inc. 生产的2.4英寸(240x320分辨率)IPS TFT液晶显示屏,配备有电阻式触摸面板。这款电子元器件主要用于各类嵌入式系统、便携设备及人机界面(HMI)应用。它具备高分辨率和宽视角,可提供清晰且色彩丰富的图像显示,并且内置有触摸屏功能,适合需要直观交互的应用场景。

    技术参数


    电气特性
    - 工作温度范围: -20°C 到 +70°C
    - 存储温度范围: -30°C 到 +80°C
    - 供电电压:
    - TFT供电电压: 2.4V到3.3V
    - 逻辑供电电压: 1.65V到3.6V
    - 工作电流: 5mA到15mA
    - 背光电流: 80mA到200mA
    - 背光电压: 2.7V到3.4V
    光学特性
    - 对比度: 1000:1 至 1500:1
    - 亮度: 800cd/m² 到 960cd/m²
    - 响应时间: 35ms到45ms
    - 视角: 上下左右均达到80°
    触摸面板特性
    - 线性度: 1.5%
    - 电路电阻: X轴200Ω到600Ω,Y轴250Ω到900Ω
    - 绝缘电阻: 大于20MΩ
    - 激活力: 100gf
    控制器信息
    - 内置控制器型号: ST7789VI

    产品特点和优势


    NHD-2.4-240320AF-CSXP-T1 采用先进的ST7789VI控制器,确保了出色的图像质量和高分辨率显示。其抗眩光设计使得屏幕在阳光直射下也能保持良好的可视性。触摸屏响应迅速且准确,支持高频率操作,非常适合实时应用。此外,该显示屏具有宽广的工作温度范围,适用于各种恶劣环境,这使得它在工业自动化和户外设备中的应用更为广泛。

    应用案例和使用建议


    这款显示屏常用于消费电子设备、智能家居控制面板、医疗监控系统等场合。例如,在一个智能手表项目中,可以通过编写适当的驱动程序来充分利用该显示屏的特性。建议使用时确保电源稳定,以避免因电压波动引起的闪烁或其他显示问题。在复杂环境中,适当考虑防水防尘保护措施,延长产品寿命。

    兼容性和支持


    该显示屏可通过8/16位并行RGB TFT接口或3线串行接口进行连接。厂商提供了丰富的支持资源,包括GitHub代码库、示例代码及支持论坛,方便用户进行二次开发和调试。同时,官方网站上的知识中心和质量中心提供了详尽的产品文档和测试报告。

    常见问题与解决方案


    问题1:显示屏无法正常显示
    解决方案:检查供电电压是否符合要求,并确保所有连接正确无误。如果问题依旧存在,可能需要更新或重新配置初始化代码。
    问题2:触摸不灵敏
    解决方案:尝试校准触摸屏,调整触摸面板的驱动电压和电流。若问题仍未解决,可能是触摸屏内部电路存在问题,需联系厂商更换。

    总结和推荐


    总体而言,NHD-2.4-240320AF-CSXP-T1 是一款功能强大且适用广泛的液晶显示屏,尤其适合需要高性能显示和触摸功能的应用场景。通过提供丰富的技术支持和资源,厂商为用户提供了良好的用户体验。鉴于其广泛的应用范围和高度的可靠性,强烈推荐使用这款电子元器件。
    通过上述介绍,可以看出 NHD-2.4-240320AF-CSXP-T1 在众多应用场景中都能表现出色,无论是工业还是消费电子产品中都有极佳的表现。

NHD-2.4-240320AF-CSXP-T参数

参数
显示尺寸 2.4in
接口方式 RGB,SPI,并联
显示宽度 50.26mm
控制器类型 ST7789Vi
视角 -
背光颜色 LED - 白色
发光强度 -
显示高度 38.32mm
分辨率(pixels) 320 x 240 (QVGA)
字符宽度 -
显示类型 TFT - Color
显示模式 透射式
触碰模式 电阻式式
显示颜色 黑色
字符高度 -
包装方式 盒装

NHD-2.4-240320AF-CSXP-T厂商介绍

Newhaven Display是一家全球领先的液晶显示屏制造商,专注于为各种工业、医疗、商业和消费电子产品提供定制化的显示解决方案。公司主营产品包括LCD、OLED和LED显示屏,涵盖多种尺寸和分辨率,以满足不同客户的需求。

产品分类主要包括:
1. 单色LCD:适用于需要清晰显示文本和图形的应用。
2. 彩色LCD:提供更丰富的视觉体验,适用于需要显示彩色图像的应用。
3. OLED显示屏:以其高对比度和快速响应时间,适用于高端显示需求。
4. LED显示屏:以其高亮度和低功耗特点,适用于户外和高亮度环境。

应用领域广泛,包括但不限于:
- 工业控制:如自动化设备、仪器面板。
- 医疗设备:如监护仪、诊断设备。
- 商业显示:如POS系统、广告牌。
- 消费电子:如智能家居设备、便携式游戏机。

Newhaven Display的优势在于:
- 定制化服务:能够根据客户需求定制显示屏规格和功能。
- 高质量标准:遵循严格的质量控制流程,确保产品可靠性。
- 快速响应:提供快速的技术支持和交货服务,满足紧急需求。
- 技术创新:不断研发新技术,以保持行业领先地位。

NHD-2.4-240320AF-CSXP-T数据手册

厂牌 PDF简要描述 下载
NEWHAVEN DISPLAY LED显示器件 NEWHAVEN DISPLAY NHD-2.4-240320AF-CSXP-T NHD-2.4-240320AF-CSXP-T数据手册
