首页  >  产品百科  >  NHD-2.7-12864WDY3-CTP

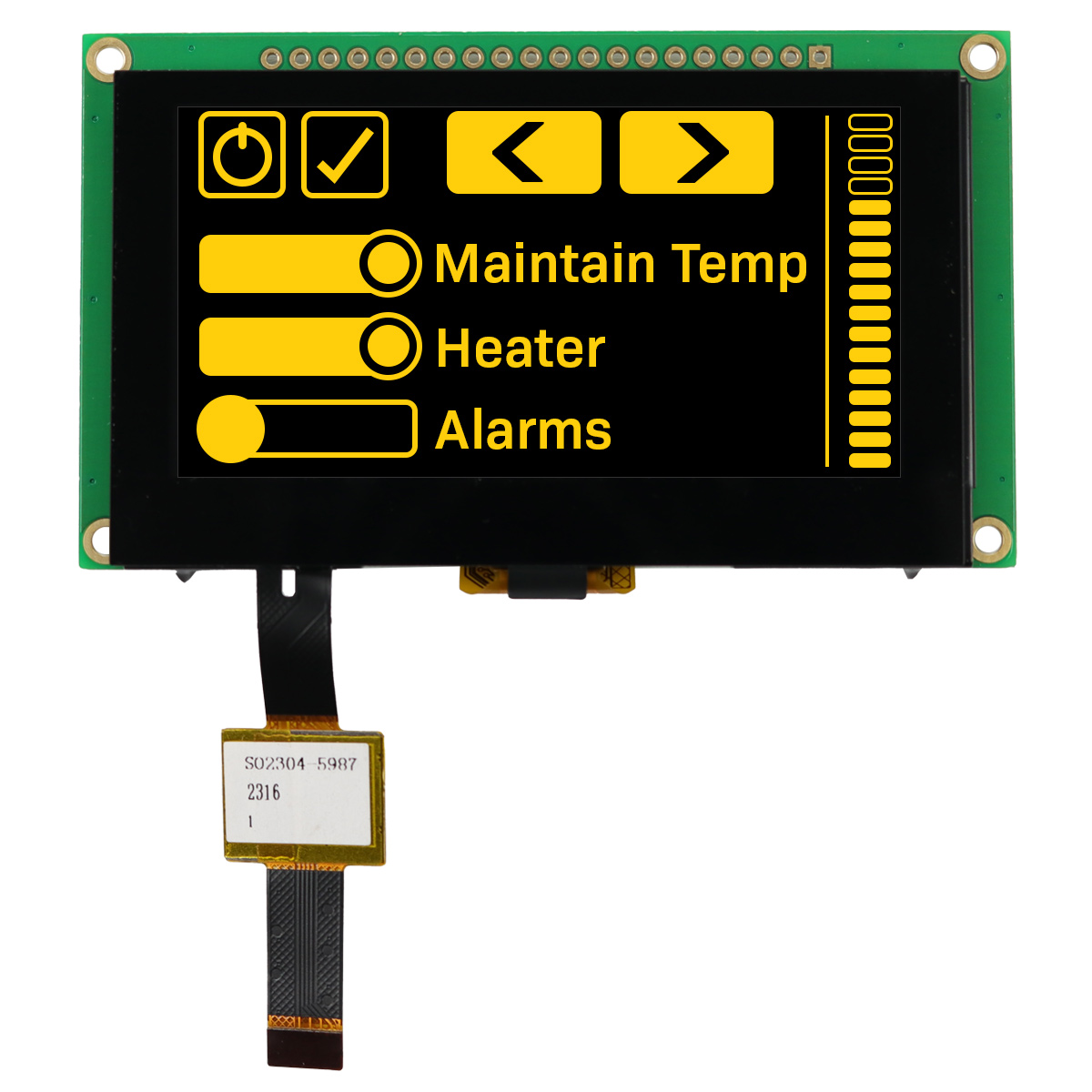

NHD-2.7-12864WDY3-CTP

产品分类: LED显示器件
厂牌: NEWHAVEN DISPLAY
产品描述: 128 x 64 I2C,SPI,并联 2.7in 黄色 63.31mm 32.59mm
供应商型号: SG-NHD-2.7-12864WDY3-CTP
供应商: 国内现货
标准整包数: 1
NEWHAVEN DISPLAY LED显示器件 NHD-2.7-12864WDY3-CTP

NHD-2.7-12864WDY3-CTP概述

    NHD-2.7-12864WDY3-CTP 2.7" OLED 显示屏及电容触摸面板技术手册

    产品简介


    NHD-2.7-12864WDY3-CTP 是一款2.7英寸128x64像素的图形OLED显示屏,集成有电容式触摸面板。该产品主要应用于需要高分辨率显示和触摸输入的设备中,如工业控制面板、便携式医疗设备、智能手表等。

    技术参数


    - 驱动IC: SSD1322 OLED、FT5426-003 CTP
    - 接口: 8位并行6800/8080模式、3/4线SPI模式OLED、I²C模式CTP
    - 电源要求: OLED模块3.3V,CTP模块3.3V
    - 光学特性: 黄色显示,全视角
    - 推荐连接器:
    - OLED: 1x20pin,2.54mm间距
    - CTP: 6pin,1.0mm间距;例如:Molex 52271-0679
    - EMI屏蔽FPC
    电气特性
    - 供电电压: OLED模块3.0V到3.5V,电容触摸面板2.7V到3.6V
    - 供电电流:
    - OLED模块: 额定3.3V时,典型值330mA,最大360mA
    - 电容触摸面板: 额定3.3V时,典型值15mA到23mA
    - 操作温度范围: -40°C到+85°C
    - 存储温度范围: -40°C到+85°C

    产品特点和优势


    1. 高分辨率显示: 128x64像素的OLED显示屏提供了清晰锐利的图像质量。
    2. 宽视角: 视角可达85°,适合各种安装位置。
    3. 电容触摸面板: 支持多点触控,响应迅速,精度高。
    4. 低功耗: 低功耗设计,适合电池供电的应用。
    5. 高对比度和快速响应时间: 对比度超过10,000:1,响应时间仅10µs,提供流畅的视觉体验。

    应用案例和使用建议


    应用案例:
    - 工业控制面板: 在工厂自动化环境中,NHD-2.7-12864WDY3-CTP 可用于显示机器状态和控制界面。
    - 便携式医疗设备: 在医疗监测设备上,它可用于显示患者数据和操作菜单。
    使用建议:
    1. 安装和固定: 使用合适的连接器和固定方法确保模块稳定。
    2. 电源管理: 根据具体应用选择合适的电源配置(独立电压供应或内部电源)。
    3. 温度管理: 确保工作环境温度在-40°C到+85°C范围内,以避免损坏。

    兼容性和支持


    - 兼容性: NHD-2.7-12864WDY3-CTP 支持多种接口标准,可以轻松集成到现有的系统中。
    - 支持和维护: 新海文显示器公司提供了丰富的资源,包括技术支持论坛、GitHub代码库、示例代码等。

    常见问题与解决方案


    1. Q: 为什么触摸响应迟钝?
    - A: 检查触摸面板和主板之间的连接是否良好,确认供电电压是否正常。
    2. Q: 显示效果不理想怎么办?
    - A: 调整对比度和亮度设置,使用命令 `SET CONTRAST CONTROL` 和 `SET DISPLAY CLOCK DIVIDE RATIO / OSCILLATOR FREQUENCY` 进行微调。

    总结和推荐


    综合评估:
    NHD-2.7-12864WDY3-CTP 是一款高性能的OLED显示屏,结合了电容触摸面板,适用于多种复杂应用场合。其优秀的光学特性和可靠性使其成为市场上的佼佼者。
    推荐:
    鉴于其优异的技术性能和广泛应用前景,强烈推荐使用这款电子元器件产品。对于任何需要高质量、高可靠性的显示和触摸输入的设备,NHD-2.7-12864WDY3-CTP 都是一个绝佳的选择。

NHD-2.7-12864WDY3-CTP参数

参数
字符高度 -
显示尺寸 2.7in
发光强度 -
接口方式 I2C,SPI,并联
显示高度 32.59mm
显示模式 -
控制器类型 -
显示颜色 黄色
分辨率(pixels) 128 x 64
显示宽度 63.31mm
视角 -
触碰模式 -
背光颜色 -
字符宽度 -
显示类型 -
包装方式 盒装

NHD-2.7-12864WDY3-CTP厂商介绍

Newhaven Display是一家全球领先的液晶显示屏制造商,专注于为各种工业、医疗、商业和消费电子产品提供定制化的显示解决方案。公司主营产品包括LCD、OLED和LED显示屏,涵盖多种尺寸和分辨率,以满足不同客户的需求。

产品分类主要包括:
1. 单色LCD:适用于需要清晰显示文本和图形的应用。
2. 彩色LCD:提供更丰富的视觉体验,适用于需要显示彩色图像的应用。
3. OLED显示屏:以其高对比度和快速响应时间,适用于高端显示需求。
4. LED显示屏:以其高亮度和低功耗特点,适用于户外和高亮度环境。

应用领域广泛,包括但不限于:
- 工业控制:如自动化设备、仪器面板。
- 医疗设备:如监护仪、诊断设备。
- 商业显示:如POS系统、广告牌。
- 消费电子:如智能家居设备、便携式游戏机。

Newhaven Display的优势在于:
- 定制化服务:能够根据客户需求定制显示屏规格和功能。
- 高质量标准:遵循严格的质量控制流程,确保产品可靠性。
- 快速响应:提供快速的技术支持和交货服务,满足紧急需求。
- 技术创新:不断研发新技术,以保持行业领先地位。

NHD-2.7-12864WDY3-CTP数据手册

厂牌 PDF简要描述 下载
NEWHAVEN DISPLAY LED显示器件 NEWHAVEN DISPLAY NHD-2.7-12864WDY3-CTP NHD-2.7-12864WDY3-CTP数据手册

NHD-2.7-12864WDY3-CTP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 69.6 ¥ 581.16
库存: 10000
起订量: 100 增量: 1
交货地:
最小起订量为:100
合计: ¥ 58116
