首页  >  产品百科  >  NHD-2.7-12864WDW3M-CTP

NHD-2.7-12864WDW3M-CTP

产品分类: LED显示器件
厂牌: NEWHAVEN DISPLAY
产品描述: 128 x 64 I2C,SPI,并联 2.7in 白色 63.31mm 32.59mm
供应商型号: SG-NHD-2.7-12864WDW3M-CTP
供应商: 国内现货
标准整包数: 1
NEWHAVEN DISPLAY LED显示器件 NHD-2.7-12864WDW3M-CTP

NHD-2.7-12864WDW3M-CTP概述


    产品简介

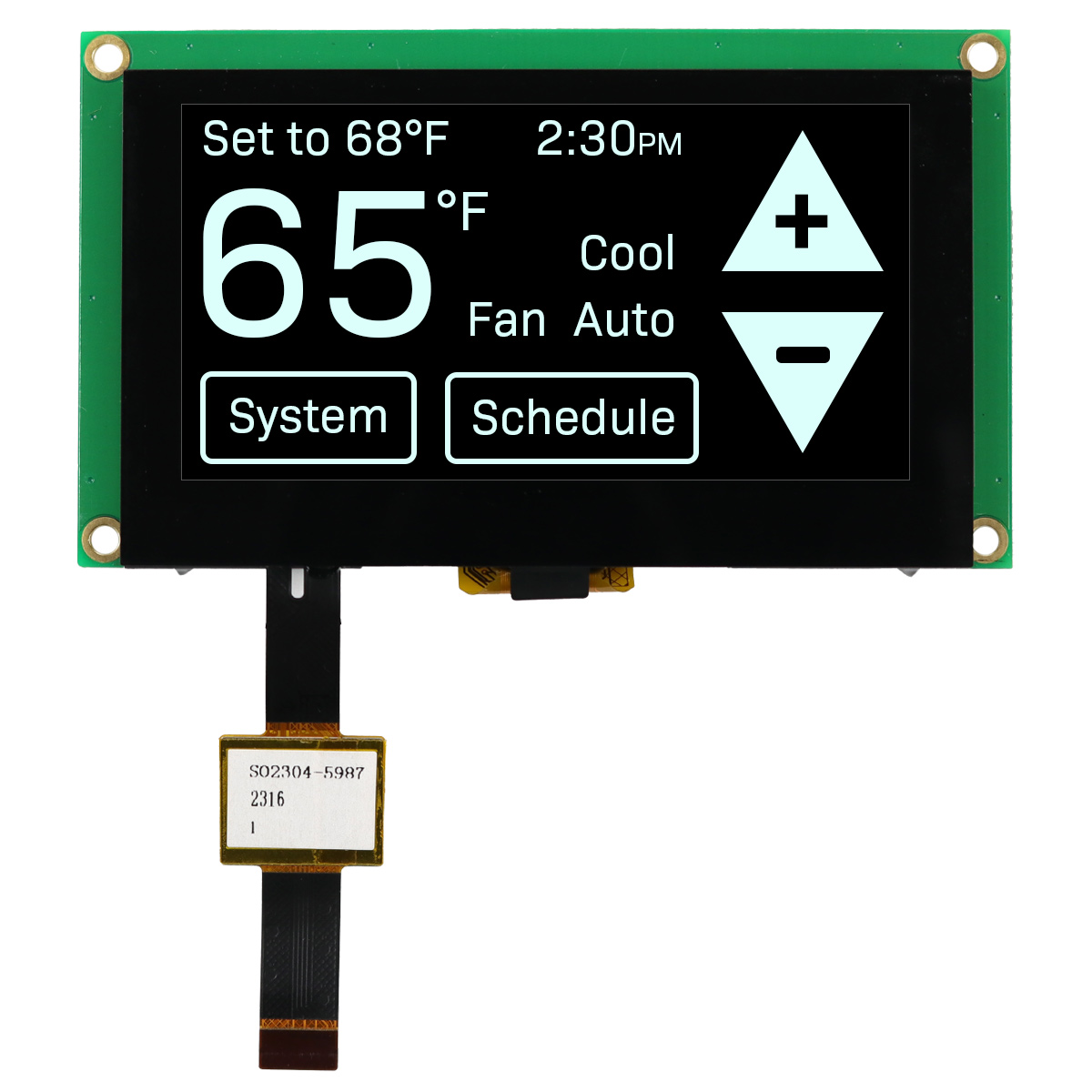

    NHD-2.7-12864WDW3M-CTP 是一款由Newhaven Display International, Inc.生产的2.7英寸图形OLED显示屏,配备了电容式触摸屏(CTP)。它结合了SSD1322 OLED驱动器IC和FT5426-003 CTP控制器,能够实现高效的数据传输和高精度的触控响应。该显示屏支持多种接口,包括8位并行接口(6800/8080)、SPI接口(3线/4线)和I²C接口,适用于各种嵌入式系统和工业控制应用。

    技术参数


    - 电源要求:OLED模块为3.3V,电容式触摸屏为3.3V。
    - 操作温度范围:-40°C至+85°C。
    - 存储温度范围:-40°C至+85°C。
    - 默认跳线设置:
    - 供应电压:VDD = 3.0V ~ 3.5V
    - 工作电流:IDD = 345mA ~ 375mA(VDD=3.3V时)
    - SPI接口:
    - 串行时钟信号:SCLK
    - 串行数据输入信号:SDIN
    - 芯片选择信号:/CS
    - I²C接口:
    - 时钟信号:SCL
    - 数据信号:SDA
    - 中断信号:/INT

    产品特点和优势


    1. 多功能接口支持:支持多种通信接口,方便集成到不同类型的系统中。
    2. 高分辨率和亮度:具备128x64的显示分辨率和高达68cd/m²的亮度,确保清晰可见。
    3. 广视角:顶视、底视、左视和右视角度均可达85°,适合各种角度查看。
    4. 长寿命:在标准条件下,使用寿命可达到3万至5万小时。
    5. 低功耗:提供节能模式,降低功耗,延长电池续航时间。
    6. 高精度触控:配备FT5426-003 CTP控制器,支持多点触控,响应灵敏且准确。

    应用案例和使用建议


    应用案例:
    - 在医疗设备中作为显示界面,用于实时监测生命体征数据。
    - 用于工业自动化设备的HMI(人机交互界面),提供直观的操作体验。
    - 在消费电子产品中,如智能手表或运动手环,用于显示运动数据。
    使用建议:
    1. 优化电源管理:通过配置不同的跳线选项,可以实现更高的电源效率,从而减少功耗。
    2. 考虑温度影响:在极端温度环境下使用时,注意可能对显示屏的性能和寿命产生不利影响。
    3. 定期校准触控屏幕:长时间使用后,可能需要进行触控屏幕的校准以保持准确性。

    兼容性和支持


    该产品与多种电子元器件和设备兼容,具体细节可以参考制造商提供的文档。此外,Newhaven Display提供了丰富的支持资源,包括在线论坛、GitHub代码库、示例代码和知识中心,用户可以在遇到问题时寻求帮助。

    常见问题与解决方案


    1. 问题:显示屏无法正常启动。
    - 解决方案:检查供电电压是否符合要求,确保跳线设置正确。
    2. 问题:触控不灵敏。
    - 解决方案:重新校准触控屏幕,检查是否有外部干扰。
    3. 问题:显示内容出现异常。
    - 解决方案:更新显示驱动程序,确认接口连接无误。

    总结和推荐


    总体而言,NHD-2.7-12864WDW3M-CTP 是一款功能强大、性能稳定的显示屏,特别适合在需要高分辨率和精确触控的应用中使用。它具备多种接口选项,便于集成到不同类型的系统中。对于需要高可靠性显示和触控体验的项目,强烈推荐使用此产品。

NHD-2.7-12864WDW3M-CTP参数

参数
显示高度 32.59mm
字符宽度 -
显示颜色 白色
字符高度 -
显示尺寸 2.7in
分辨率(pixels) 128 x 64
背光颜色 -
接口方式 I2C,SPI,并联
触碰模式 -
控制器类型 -
视角 -
显示宽度 63.31mm
显示类型 -
显示模式 -
发光强度 -
包装方式 盒装

NHD-2.7-12864WDW3M-CTP厂商介绍

Newhaven Display是一家全球领先的液晶显示屏制造商,专注于为各种工业、医疗、商业和消费电子产品提供定制化的显示解决方案。公司主营产品包括LCD、OLED和LED显示屏,涵盖多种尺寸和分辨率,以满足不同客户的需求。

产品分类主要包括:
1. 单色LCD:适用于需要清晰显示文本和图形的应用。
2. 彩色LCD:提供更丰富的视觉体验,适用于需要显示彩色图像的应用。
3. OLED显示屏:以其高对比度和快速响应时间,适用于高端显示需求。
4. LED显示屏:以其高亮度和低功耗特点,适用于户外和高亮度环境。

应用领域广泛,包括但不限于:
- 工业控制:如自动化设备、仪器面板。
- 医疗设备:如监护仪、诊断设备。
- 商业显示:如POS系统、广告牌。
- 消费电子:如智能家居设备、便携式游戏机。

Newhaven Display的优势在于:
- 定制化服务:能够根据客户需求定制显示屏规格和功能。
- 高质量标准:遵循严格的质量控制流程,确保产品可靠性。
- 快速响应:提供快速的技术支持和交货服务,满足紧急需求。
- 技术创新:不断研发新技术,以保持行业领先地位。

NHD-2.7-12864WDW3M-CTP数据手册

厂牌 PDF简要描述 下载
NEWHAVEN DISPLAY LED显示器件 NEWHAVEN DISPLAY NHD-2.7-12864WDW3M-CTP NHD-2.7-12864WDW3M-CTP数据手册

NHD-2.7-12864WDW3M-CTP封装设计

查看详情并下载
Symbol
Footprint
3D Model
