NHD-C0216AZ-FSW-GBW

产品分类: LED显示器件
厂牌: NEWHAVEN DISPLAY
产品描述: 并联 STN - Super-Twisted Nematic 透射式 蓝色 14.3mm 45.7mm NT-7605 2.21mm 4.68mm Gray,LED - 白色 54.7mm*25.3mm*2mm
供应商型号: SG-NHD-C0216AZ-FSW-GBW
供应商: 国内现货
标准整包数: 1
NEWHAVEN DISPLAY LED显示器件 NHD-C0216AZ-FSW-GBW

NHD-C0216AZ-FSW-GBW概述

    # 高质量文章:NHD-C0216AZ-FSW-GBW 2x16字符液晶显示模块

    产品简介

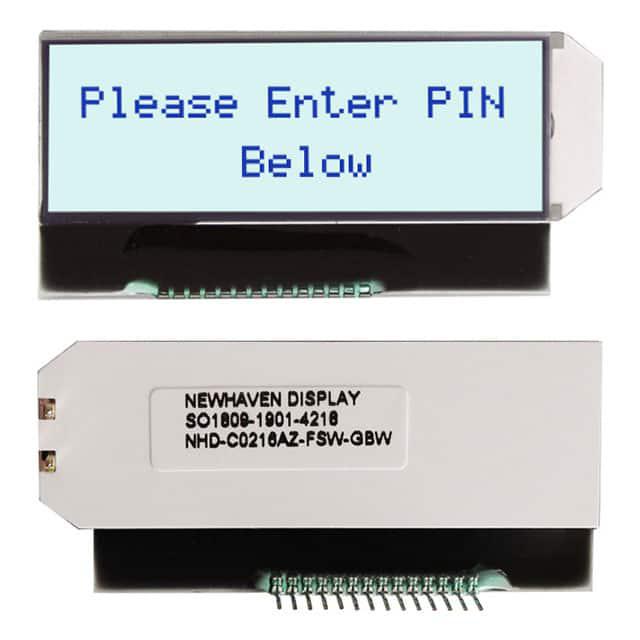

    NHD-C0216AZ-FSW-GBW 是一款由 Newhaven Display 制造的 COG(Chip-on-Glass)液晶显示模块,具备 2 行 x 16 字符的显示能力。这款液晶显示模块内置 NT7605 控制器,能够通过 5x8 点阵实现字符显示。它采用正灰度 STN 显示模式,结合透射反射设计,使得其在不同的光照条件下都能保持良好的显示效果。该模块特别适用于需要宽温度范围工作的场合,如工业控制和户外应用。

    技术参数


    基本参数
    - 型号:NHD-C0216AZ-FSW-GBW
    - 显示屏尺寸:2 行 x 16 字符
    - 供电电压:5.0V
    - 控制器:内置 NT7605 控制器
    - 显示模式:STN 正灰度 / 透射反射
    - 视角:最佳视角为 6:00
    工作环境
    - 工作温度范围:-20°C 至 +70°C
    - 存储温度范围:-30°C 至 +80°C
    - 背光电流:最大 20mA
    电气特性
    - 电源电压:4.5V 至 5.5V
    - 功耗:0.5mA 至 3mA
    - 对比度电压:4.4V 至 5.0V
    - 高低电平输入输出:
    - 高电平输入:≥ 0.8 VDD
    - 低电平输入:≤ VSS - 0.2 VDD
    - 高电平输出:≥ VDD - 0.6V
    - 低电平输出:≤ VSS + 0.6V

    产品特点和优势


    1. 宽温度范围:NHD-C0216AZ-FSW-GBW 具备宽温度工作范围(-20°C 至 +70°C),使其适用于恶劣环境。
    2. 透射反射设计:结合透射和反射设计,能够在不同光照条件下提供优秀的显示效果。
    3. 内置 NT7605 控制器:自带的控制器简化了系统集成,降低了硬件复杂度。
    4. 高可靠性:通过多种环境和压力测试(高温存储、低温存储、高低温操作、热冲击等),确保了产品的长期可靠性和耐用性。

    应用案例和使用建议


    应用案例
    NHD-C0216AZ-FSW-GBW 广泛应用于工业控制系统、智能家居、仪表盘显示等领域。例如,在工业环境中,它可以用于显示生产状态和参数设置,确保工作人员能够实时获取关键信息。
    使用建议
    - 环境适应性:在安装时需考虑模块的工作环境,尤其是温度范围,以避免因极端条件导致显示效果下降。
    - 布线建议:建议采用短且直的连接线以减少信号干扰,并确保电源稳定供应。
    - 软件初始化:根据模块的初始化程序进行设置,以确保正确显示字符。示例程序提供了基本的命令发送和数据写入方法。

    兼容性和支持


    - 兼容性:NHD-C0216AZ-FSW-GBW 的 14 引脚接口便于集成到各类电路板中,可以与多种微处理器配合使用。
    - 技术支持:Newhaven Display 提供详尽的技术文档和客户支持,可通过其官方网站获得进一步的技术帮助和资源下载。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 模块不显示任何字符 | 检查电源电压是否正常;确认是否已正确执行初始化程序。 |
    | 显示效果不佳 | 调整对比度电压,确保其在规定的范围内;检查背光电流是否过小或过大。 |
    | 模块频繁重启 | 确认电源供应稳定;排查是否有外界电磁干扰。 |

    总结和推荐


    综上所述,NHD-C0216AZ-FSW-GBW 是一款功能强大、稳定性高的液晶显示模块,适合在工业控制、家居智能等领域广泛应用。其内置控制器简化了系统集成过程,宽温度范围和高可靠性使其在恶劣环境下也能保持出色表现。我们强烈推荐使用此产品,尤其对于需要高性能和宽温度范围显示需求的应用场景。

NHD-C0216AZ-FSW-GBW参数

参数
背光颜色 Gray,LED - 白色
发光强度 -
字符高度 4.68mm
控制器类型 NT-7605
显示宽度 14.3mm
触碰模式 -
字符宽度 2.21mm
显示高度 45.7mm
分辨率(pixels) -
显示颜色 蓝色
显示模式 透射式
显示类型 STN - Super-Twisted Nematic
显示尺寸 -
接口方式 并联
视角 -
长*宽*高 54.7mm*25.3mm*2mm
零件状态 在售
包装方式 散装

NHD-C0216AZ-FSW-GBW厂商介绍

Newhaven Display是一家全球领先的液晶显示屏制造商,专注于为各种工业、医疗、商业和消费电子产品提供定制化的显示解决方案。公司主营产品包括LCD、OLED和LED显示屏,涵盖多种尺寸和分辨率,以满足不同客户的需求。

产品分类主要包括:
1. 单色LCD:适用于需要清晰显示文本和图形的应用。
2. 彩色LCD:提供更丰富的视觉体验,适用于需要显示彩色图像的应用。
3. OLED显示屏:以其高对比度和快速响应时间,适用于高端显示需求。
4. LED显示屏:以其高亮度和低功耗特点,适用于户外和高亮度环境。

应用领域广泛,包括但不限于:
- 工业控制:如自动化设备、仪器面板。
- 医疗设备:如监护仪、诊断设备。
- 商业显示:如POS系统、广告牌。
- 消费电子:如智能家居设备、便携式游戏机。

Newhaven Display的优势在于:
- 定制化服务:能够根据客户需求定制显示屏规格和功能。
- 高质量标准:遵循严格的质量控制流程,确保产品可靠性。
- 快速响应:提供快速的技术支持和交货服务,满足紧急需求。
- 技术创新:不断研发新技术,以保持行业领先地位。

NHD-C0216AZ-FSW-GBW数据手册

厂牌 PDF简要描述 下载
NEWHAVEN DISPLAY LED显示器件 NEWHAVEN DISPLAY NHD-C0216AZ-FSW-GBW NHD-C0216AZ-FSW-GBW数据手册

NHD-C0216AZ-FSW-GBW封装设计

查看详情并下载
Symbol
Footprint
3D Model
