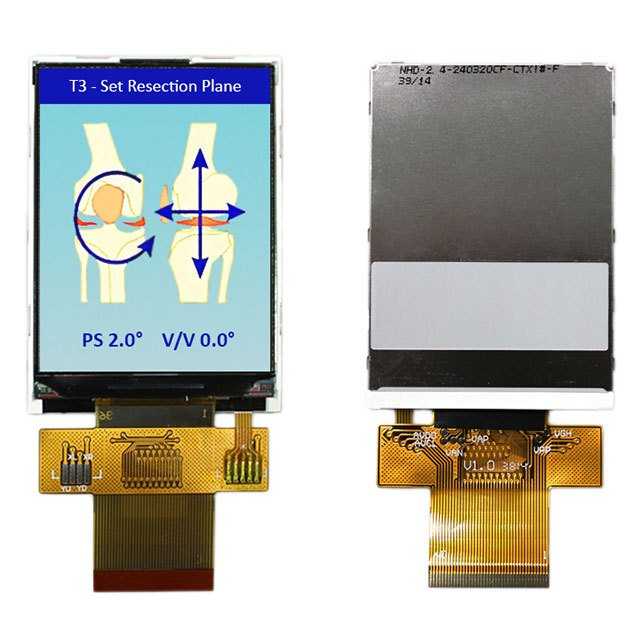

NHD-2.4-240320CF-CTXI#-F

产品分类: LED显示器件
厂牌: NEWHAVEN DISPLAY
产品描述: NEWHAVEN DISPLAY INTERNATIONAL 2.4in液晶屏, NHD系列, 240 x 320pixels, 并行接口
供应商型号: 763-NHD240320CFCTXIF
供应商: Mouser
标准整包数: 1
NEWHAVEN DISPLAY LED显示器件 NHD-2.4-240320CF-CTXI#-F

NHD-2.4-240320CF-CTXI#-F概述

    # NHD-2.4-240320CF-CTXI#-F TFT 液晶显示模块技术手册

    产品简介


    NHD-2.4-240320CF-CTXI#-F 是一款由 Newhaven Display 推出的 TFT(薄膜晶体管)液晶显示模块,专为嵌入式系统和便携式设备设计。该模块具有 240×320 像素分辨率(采用竖屏模式),搭配内置 ST7789Vi 控制器,支持 262K 色显示。它具备 LED 背光,功耗低且亮度高(最高可达 350 cd/m²),并支持 8 位或 16 位并行接口,广泛应用于工业控制、消费电子、医疗设备及物联网等领域。

    技术参数


    | 参数类别 | 技术规格 |

    | 显示尺寸 | 2.4 英寸对角线 |
    | 分辨率 | 240×320 像素 |
    | 驱动方式 | 内置控制器 |
    | 背光类型 | 白色 LED 背光 |
    | 数据接口 | FFC ZIF 连接器 |
    | 工作电压 | VDD:2.4V~3.5V;IOVDD:1.65V~3.3V |
    | 工作电流 | IDD:2~12mA |
    | 工作温度范围 | -20℃~70℃ |
    | 储存温度范围 | -30℃~80℃ |
    | 视角 | ±55° |
    | 对比度比 | ≥150 |
    | 寿命 | >20,000 小时 |

    产品特点和优势


    独特功能
    1. 内置控制器:配备高性能 ST7789Vi 控制器,支持多种显示模式,简化开发流程。
    2. 宽温设计:支持 -20℃ 至 70℃ 的宽温度范围,适合严苛环境应用。
    3. 触控面板选项:可选配触控功能,提供更直观的人机交互体验。
    4. 高对比度和亮度:支持高达 350 cd/m² 的亮度,确保清晰显示。
    市场竞争力
    - 低功耗设计:IDD 最低仅为 2mA,适合电池供电设备。
    - 灵活接口:支持 8 位或 16 位并行接口,便于与多种微处理器连接。
    - 高可靠性:通过振动测试、高低温操作和湿度测试,保障长期稳定运行。

    应用案例和使用建议


    应用场景
    - 工业控制面板:用于实时数据监控和操作界面。
    - 智能家居设备:如智能恒温器、家庭安全系统。
    - 手持设备:如医疗监护仪、便携式诊断工具。
    使用建议
    1. 电源管理:确保供电电压稳定在推荐范围内,避免因电压波动导致显示异常。
    2. 散热设计:在高温环境下使用时,增加外部散热片以延长使用寿命。
    3. 初始化代码:使用例程初始化代码确保模块正常工作,避免手动设置可能的错误。

    兼容性和支持


    该模块兼容主流微处理器平台(如 STM32、Arduino),可通过标准 FFC ZIF 连接器实现无缝集成。Newhaven Display 提供详尽的技术文档、命令表和参考代码下载链接,并设有技术支持团队随时解答用户疑问。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 屏幕无响应 | 检查 VDD 和 IOVDD 是否正确连接 |
    | 显示内容偏移 | 初始化时调整 MADCTL 参数 |
    | 背光亮度不足 | 确保 VLED 电压为 3.1V |

    总结和推荐


    NHD-2.4-240320CF-CTXI#-F TFT 液晶显示模块凭借其高分辨率、宽温特性、低功耗设计和易于集成的特点,在众多嵌入式应用中表现出色。无论是工业控制还是消费电子领域,这款模块都能满足多样化的需求。总体而言,我们强烈推荐此款产品,特别适用于需要高可靠性和良好显示效果的应用场景。

NHD-2.4-240320CF-CTXI#-F参数

参数
触碰模式 -
显示类型 TFT - Color
背光颜色 LED - 白色
显示高度 48.96mm
字符宽度 -
显示模式 透射式
接口方式 RGB,并联
发光强度 -
视角 110°,105°
显示颜色 红,红色,绿,绿色,蓝,蓝色
显示尺寸 2.4in
控制器类型 ST7789S
显示宽度 36.72mm
分辨率(pixels) 240 x 320
字符高度 -
长*宽*高 59.91mm*42.8mm*2.55mm
应用等级 工业级
零件状态 在售
包装方式 盒装
