NHD-0420DZ-NSW-BBW

产品分类: LCD显示器件
厂牌: NEWHAVEN DISPLAY
产品描述: 并联 STN - Super-Twisted Nematic 透射式 白色 25.2mm 77mm SPLC780D OR ST7066U 2.95mm 4.75mm Blue,LED - 白色 98mm*60mm*13.6mm
供应商型号: SG-NHD-0420DZ-NSW-BBW
供应商: 国内现货
标准整包数: 1
NEWHAVEN DISPLAY LCD显示器件 NHD-0420DZ-NSW-BBW

NHD-0420DZ-NSW-BBW概述

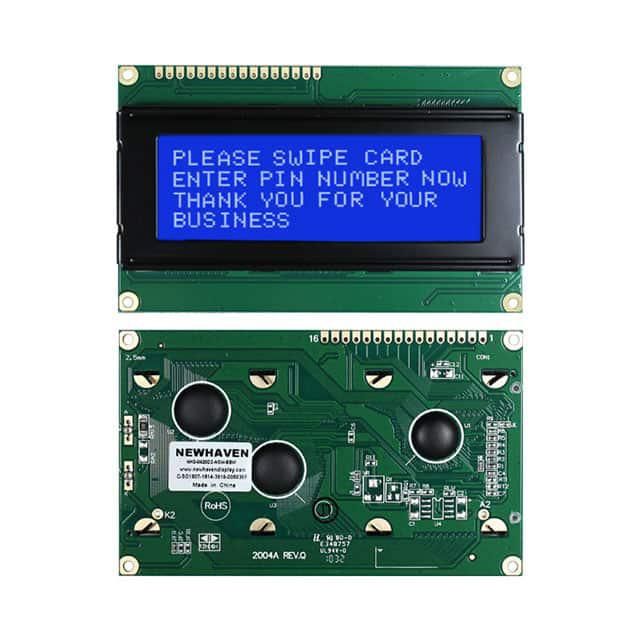

    NHD-0420DZ-NSW-BBW Character Liquid Crystal Display Module

    1. 产品简介


    NHD-0420DZ-NSW-BBW 是一款由 Newhaven Display 生产的字符型液晶显示模块(LCD),具有4行 x 20字符的显示能力。它采用了透射型设计,配备了边缘白色LED背光,并且拥有蓝色负向显示模式。此外,它支持宽温度范围操作,非常适合工业控制、仪器仪表等领域。

    2. 技术参数


    - 显示能力:4行 x 20字符
    - 控制器:内置 ST7066U 控制器
    - 供电电压:+5.0V
    - 电压偏置:1/16 功率,1/5 偏置
    - 温度范围:-20°C 到 +70°C
    - 背光电压:4.9V 至 5.1V
    - 背光电流:15mA 至 48mA
    - 电源电流:1.0mA 至 1.5mA
    - 接口类型:8位/4位并行接口

    3. 产品特点和优势


    NHD-0420DZ-NSW-BBW 拥有多项独特的功能和优势:
    - 宽温度范围:可以在极端温度下正常工作。
    - 内置控制器:集成 ST7066U 控制器,简化了外围电路设计。
    - 高对比度和响应时间:在不同角度下都能保持良好的视觉效果。
    - 罗马标准认证:符合RoHS标准,环保安全。

    4. 应用案例和使用建议


    这款LCD模块常用于工业控制面板、医疗设备、家用电器等需要字符显示的应用场合。使用时建议注意以下几点:
    - 确保供电电压稳定,避免电压波动导致显示异常。
    - 合理设置对比度电压(V0),以获得最佳显示效果。
    - 在高湿度环境中使用时,注意防潮措施,避免冷凝水影响显示质量。

    5. 兼容性和支持


    NHD-0420DZ-NSW-BBW 可以方便地与其他电子元器件配合使用,例如微处理器和各种传感器。制造商提供了详细的技术文档和应用指南,可通过其官方网站获取。

    6. 常见问题与解决方案


    - 问题1:显示模糊不清
    解决方法:检查对比度电压(V0)设置是否合适,适当调整以达到最佳显示效果。
    - 问题2:无法正常显示字符
    解决方法:确认是否正确设置了控制器的初始化指令,确保每个步骤都按要求执行。

    7. 总结和推荐


    总体来看,NHD-0420DZ-NSW-BBW 是一款高性能、高可靠性的字符液晶显示模块,特别适合需要在极端环境下工作的应用场景。其内置控制器和宽温度范围使其在众多同类产品中脱颖而出,值得推荐给需要高质量显示解决方案的用户。
    希望以上内容对您有所帮助!如果您有任何其他问题或需要进一步的信息,请随时联系我们。

NHD-0420DZ-NSW-BBW参数

参数
分辨率(pixels) -
控制器类型 SPLC780D OR ST7066U
显示模式 透射式
背光颜色 Blue,LED - 白色
字符高度 4.75mm
显示颜色 白色
显示宽度 25.2mm
显示类型 STN - Super-Twisted Nematic
显示高度 77mm
字符宽度 2.95mm
触碰模式 -
显示尺寸 -
接口方式 并联
视角 -
长*宽*高 98mm*60mm*13.6mm
应用等级 工业级
零件状态 在售
包装方式 盒装

NHD-0420DZ-NSW-BBW厂商介绍

Newhaven Display是一家全球领先的液晶显示屏制造商,专注于为各种工业、医疗、商业和消费电子产品提供定制化的显示解决方案。公司主营产品包括LCD、OLED和LED显示屏,涵盖多种尺寸和分辨率,以满足不同客户的需求。

产品分类主要包括:
1. 单色LCD:适用于需要清晰显示文本和图形的应用。
2. 彩色LCD:提供更丰富的视觉体验,适用于需要显示彩色图像的应用。
3. OLED显示屏:以其高对比度和快速响应时间,适用于高端显示需求。
4. LED显示屏:以其高亮度和低功耗特点,适用于户外和高亮度环境。

应用领域广泛,包括但不限于:
- 工业控制:如自动化设备、仪器面板。
- 医疗设备:如监护仪、诊断设备。
- 商业显示:如POS系统、广告牌。
- 消费电子:如智能家居设备、便携式游戏机。

Newhaven Display的优势在于:
- 定制化服务:能够根据客户需求定制显示屏规格和功能。
- 高质量标准:遵循严格的质量控制流程,确保产品可靠性。
- 快速响应:提供快速的技术支持和交货服务,满足紧急需求。
- 技术创新:不断研发新技术,以保持行业领先地位。

NHD-0420DZ-NSW-BBW数据手册

厂牌 PDF简要描述 下载
NEWHAVEN DISPLAY LCD显示器件 NEWHAVEN DISPLAY NHD-0420DZ-NSW-BBW NHD-0420DZ-NSW-BBW数据手册

NHD-0420DZ-NSW-BBW封装设计

查看详情并下载
Symbol
Footprint
3D Model
