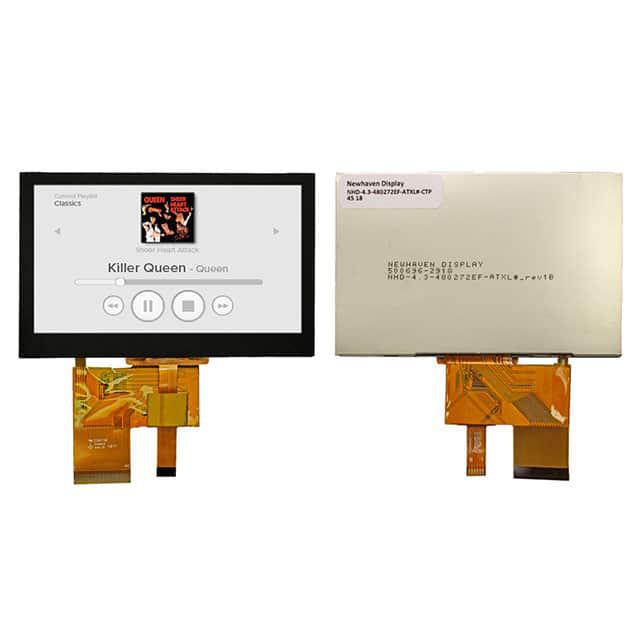

NHD-4.3-480272EF-ATXL#-CTP

产品分类: LED显示器件
厂牌: NEWHAVEN DISPLAY
产品描述: 140°,120° 电容式 480 x 272 RGB,并联 TFT - Color 4.3in 透射式 红,红色,绿,绿色,蓝,蓝色 95.04mm 53.86mm FT5306 LED - 白色 67.3mm(宽度)*2.95mm(高度)
供应商型号: SG-NHD-4.3-480272EF-ATXL#-CTP
供应商: 国内现货
标准整包数: 1
NEWHAVEN DISPLAY LED显示器件 NHD-4.3-480272EF-ATXL#-CTP

NHD-4.3-480272EF-ATXL#-CTP概述

    NHD-4.3-480272EF-ATXL#-CTP 技术手册解析

    产品简介


    NHD-4.3-480272EF-ATXL#-CTP 是一款 4.3 英寸的 TFT(薄膜晶体管)彩色液晶显示模块,由 Newhaven Display 制造。其主要特点包括高达 480×272 像素的分辨率和多达 16.7 百万种颜色的显示能力。此模块具有内置驱动器但无控制器设计,配备白色 LED 背光及 6 点最优视角宽温区域,符合 RoHS 标准并集成了电容式触摸屏面板控制器。它广泛应用于工业控制、医疗设备、智能家居等领域。

    技术参数


    | 参数类别 | 指标值 |

    | 显示尺寸 | 4.3 英寸对角线 |
    | 分辨率 | 480×RGB×272 像素 |
    | 驱动方式 | 内置驱动器 |
    | 背光类型 | 白色 LED |
    | 接口类型 | 24 位 RGB 数据接口 |
    | 工作电压 | 3.3V |
    | 工作温度范围 | -20℃ 至 +70℃ |
    | 存储温度范围 | -30℃ 至 +80℃ |
    | 背光亮度 | 330 cd/m² |
    | 触摸屏类型 | 电容式触摸屏 |

    产品特点和优势


    1. 高分辨率显示:支持高达 480×272 像素分辨率,能够呈现丰富的色彩和细腻的画面细节。
    2. 多点触控:集成电容式触摸屏,支持最多 10 点同时触摸输入,并支持多种手势操作如缩放和平移。
    3. 宽温区支持:6:00 朝向的最佳视角及-20℃至+70℃的工作温度范围,确保设备在极端环境下稳定运行。
    4. 低功耗设计:内置驱动器及控制器显著降低了系统复杂度,同时也提升了整体能效比。
    5. 坚固耐用:采用高质量 ITO 玻璃材料,具备高硬度和高透明度,且通过振动和热冲击测试。

    应用案例和使用建议


    该模块适用于需要高精度触控与高性能显示的场景,例如:
    - 工业控制人机界面
    - 医疗诊断设备
    - 家庭自动化系统
    建议用户根据实际需求配置合适的背光源电流以延长使用寿命,并定期清洁触摸屏表面以防止灰尘污染影响触控精度。

    兼容性和支持


    - 兼容性:NHD-4.3-480272EF-ATXL#-CTP 可通过 0.5mm 节距的 40 针柔性扁平电缆 (FFC) 连接到主控板上;触摸屏模块则使用 1.0mm 节距的 6 针柔性扁平电缆连接。
    - 支持服务:Newhaven Display 提供详尽的技术文档和支持服务,涵盖软件样例代码及硬件安装指南。

    常见问题与解决方案


    1. 问题:背光灯无法点亮
    解决方案:检查供电电压是否为 19.2V,确保电流限制在 40mA 以内。

    2. 问题:触摸响应延迟大
    解决方案:尝试调整触摸屏控制器寄存器中的过滤阈值寄存器(如 IDGTHDIFF)来优化性能。

    总结和推荐


    总体而言,NHD-4.3-480272EF-ATXL#-CTP 是一款功能强大且可靠性高的液晶显示模块,特别适合要求高性能显示和多点触控的应用场景。凭借其卓越的技术参数、广泛的应用领域以及优秀的客户支持,这款产品值得强烈推荐给需要此类解决方案的专业人士和企业用户。

NHD-4.3-480272EF-ATXL#-CTP参数

参数
显示类型 TFT - Color
显示颜色 红,红色,绿,绿色,蓝,蓝色
背光颜色 LED - 白色
分辨率(pixels) 480 x 272
显示高度 53.86mm
发光强度 -
视角 140°,120°
触碰模式 电容式
显示宽度 95.04mm
控制器类型 FT5306
接口方式 RGB,并联
显示模式 透射式
显示尺寸 4.3in
字符宽度 -
字符高度 -
长*宽*高 67.3mm(宽度)*2.95mm(高度)
零件状态 停产
包装方式 散装

NHD-4.3-480272EF-ATXL#-CTP厂商介绍

Newhaven Display是一家全球领先的液晶显示屏制造商,专注于为各种工业、医疗、商业和消费电子产品提供定制化的显示解决方案。公司主营产品包括LCD、OLED和LED显示屏,涵盖多种尺寸和分辨率,以满足不同客户的需求。

产品分类主要包括:
1. 单色LCD:适用于需要清晰显示文本和图形的应用。
2. 彩色LCD:提供更丰富的视觉体验,适用于需要显示彩色图像的应用。
3. OLED显示屏:以其高对比度和快速响应时间,适用于高端显示需求。
4. LED显示屏:以其高亮度和低功耗特点,适用于户外和高亮度环境。

应用领域广泛,包括但不限于:
- 工业控制:如自动化设备、仪器面板。
- 医疗设备:如监护仪、诊断设备。
- 商业显示:如POS系统、广告牌。
- 消费电子:如智能家居设备、便携式游戏机。

Newhaven Display的优势在于:
- 定制化服务:能够根据客户需求定制显示屏规格和功能。
- 高质量标准:遵循严格的质量控制流程,确保产品可靠性。
- 快速响应:提供快速的技术支持和交货服务,满足紧急需求。
- 技术创新:不断研发新技术,以保持行业领先地位。

NHD-4.3-480272EF-ATXL#-CTP数据手册

厂牌 PDF简要描述 下载
NEWHAVEN DISPLAY LED显示器件 NEWHAVEN DISPLAY NHD-4.3-480272EF-ATXL#-CTP NHD-4.3-480272EF-ATXL#-CTP数据手册

NHD-4.3-480272EF-ATXL#-CTP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 86.4 ¥ 721.44
库存: 10000
起订量: 100 增量: 1
交货地:
最小起订量为:100
合计: ¥ 72144
