NHD-0116GZ-FSO-FBW

产品分类: LED显示器件
厂牌: NEWHAVEN DISPLAY
产品描述: 并联 FSTN - Film Super-Twisted Nematic 透射式 黑色 23mm 120mm SPLC780D OR ST7066U 6mm 14.54mm LED - Orange,Orange 151mm*40mm*13mm
供应商型号: SG-NHD-0116GZ-FSO-FBW
供应商: 国内现货
标准整包数: 1
NEWHAVEN DISPLAY LED显示器件 NHD-0116GZ-FSO-FBW

NHD-0116GZ-FSO-FBW概述

    NHD-0116GZ-FSO-FBW 液晶显示模块技术手册

    1. 产品简介

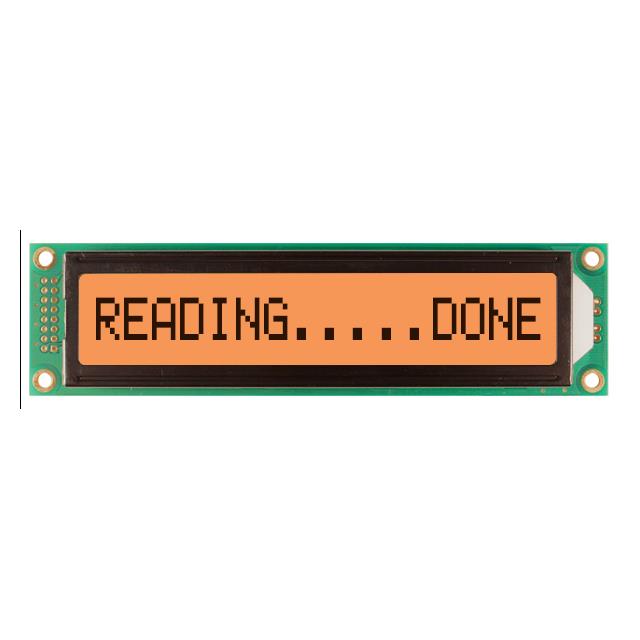

    NHD-0116GZ-FSO-FBW 是一款1行16字符的液晶显示模块(LCM),采用透反射型显示屏。此型号适用于需要清晰显示文字信息的应用场合。它内置SPLC780D或ST7066U控制器,具有宽温度范围(-20°C ~ +70°C)和侧边橙色LED背光灯。产品符合RoHS标准,非常适合工业控制、家电仪表盘和其他人机交互界面应用。

    2. 技术参数


    - 显示字符数:1行 x 16字符
    - 电源电压:+5.0V
    - 工作温度范围:-20°C ~ +70°C
    - 存储温度范围:-30°C ~ +80°C
    - 供电电流:1.5mA ~ 2.5mA
    - 对比度调节:通过V0引脚进行调整
    - 信号接口:RS、R/W、E、DB0-DB7数据线
    - 背光电源电压:5.0V
    - 背光电流:最大30mA

    3. 产品特点和优势


    - 内置控制器:可选SPLC780D或ST7066U控制器,提供了灵活的配置选项。
    - 宽温度范围:适用于恶劣的工作环境,确保稳定的显示效果。
    - 透反射型显示屏:在不同光照条件下都能提供良好的可视性。
    - 紧凑设计:适合各种空间受限的应用环境。

    4. 应用案例和使用建议


    - 应用案例:该LCD模块广泛应用于家电仪表盘、工业控制面板和汽车仪表板。例如,在一个家用电器仪表盘中,可以显示实时操作状态、故障代码等信息。
    - 使用建议:
    - 确保电源稳定,避免电压波动导致显示异常。
    - 为获得最佳的显示效果,应根据具体应用场景调整对比度。
    - 在高湿度环境下,建议采取额外的防护措施以防止水汽侵蚀。

    5. 兼容性和支持


    - 兼容性:该模块支持标准的SPI通信协议,可以直接与多种微处理器连接。同时,提供详细的文档和编程示例。
    - 厂商支持:新海公司提供详尽的技术支持和售后服务,包括在线文档下载和技术咨询。

    6. 常见问题与解决方案


    - 问题1:开机后屏幕无显示。
    - 解决方案:检查电源电压是否正常,确保背光电源连接正确。
    - 问题2:显示内容模糊不清。
    - 解决方案:调整V0引脚的对比度设置,直到显示清晰为止。
    - 问题3:屏幕闪烁。
    - 解决方案:确认供电电压是否稳定,检查是否有外部电磁干扰。

    7. 总结和推荐


    NHD-0116GZ-FSO-FBW 液晶显示模块以其稳定的性能和广泛的适用性在市场上表现出色。特别是其宽温度范围和内置控制器选项使其成为许多工业和商业应用的理想选择。总体而言,我强烈推荐这款产品用于需要高可靠性和良好显示效果的应用场合。

NHD-0116GZ-FSO-FBW参数

参数
显示类型 FSTN - Film Super-Twisted Nematic
显示尺寸 -
字符高度 14.54mm
接口方式 并联
发光强度 -
显示颜色 黑色
触碰模式 -
显示高度 120mm
视角 -
显示模式 透射式
字符宽度 6mm
分辨率(pixels) -
背光颜色 LED - Orange,Orange
显示宽度 23mm
控制器类型 SPLC780D OR ST7066U
长*宽*高 151mm*40mm*13mm
应用等级 工业级
零件状态 在售
包装方式 盒装

NHD-0116GZ-FSO-FBW厂商介绍

Newhaven Display是一家全球领先的液晶显示屏制造商,专注于为各种工业、医疗、商业和消费电子产品提供定制化的显示解决方案。公司主营产品包括LCD、OLED和LED显示屏,涵盖多种尺寸和分辨率,以满足不同客户的需求。

产品分类主要包括:
1. 单色LCD:适用于需要清晰显示文本和图形的应用。
2. 彩色LCD:提供更丰富的视觉体验,适用于需要显示彩色图像的应用。
3. OLED显示屏:以其高对比度和快速响应时间,适用于高端显示需求。
4. LED显示屏:以其高亮度和低功耗特点,适用于户外和高亮度环境。

应用领域广泛,包括但不限于:
- 工业控制:如自动化设备、仪器面板。
- 医疗设备:如监护仪、诊断设备。
- 商业显示:如POS系统、广告牌。
- 消费电子:如智能家居设备、便携式游戏机。

Newhaven Display的优势在于:
- 定制化服务:能够根据客户需求定制显示屏规格和功能。
- 高质量标准:遵循严格的质量控制流程,确保产品可靠性。
- 快速响应:提供快速的技术支持和交货服务,满足紧急需求。
- 技术创新:不断研发新技术,以保持行业领先地位。

NHD-0116GZ-FSO-FBW数据手册

厂牌 PDF简要描述 下载
NEWHAVEN DISPLAY LED显示器件 NEWHAVEN DISPLAY NHD-0116GZ-FSO-FBW NHD-0116GZ-FSO-FBW数据手册

NHD-0116GZ-FSO-FBW封装设计

查看详情并下载
Symbol
Footprint
3D Model
